Мост(4)(передний) — HITACHI LX120

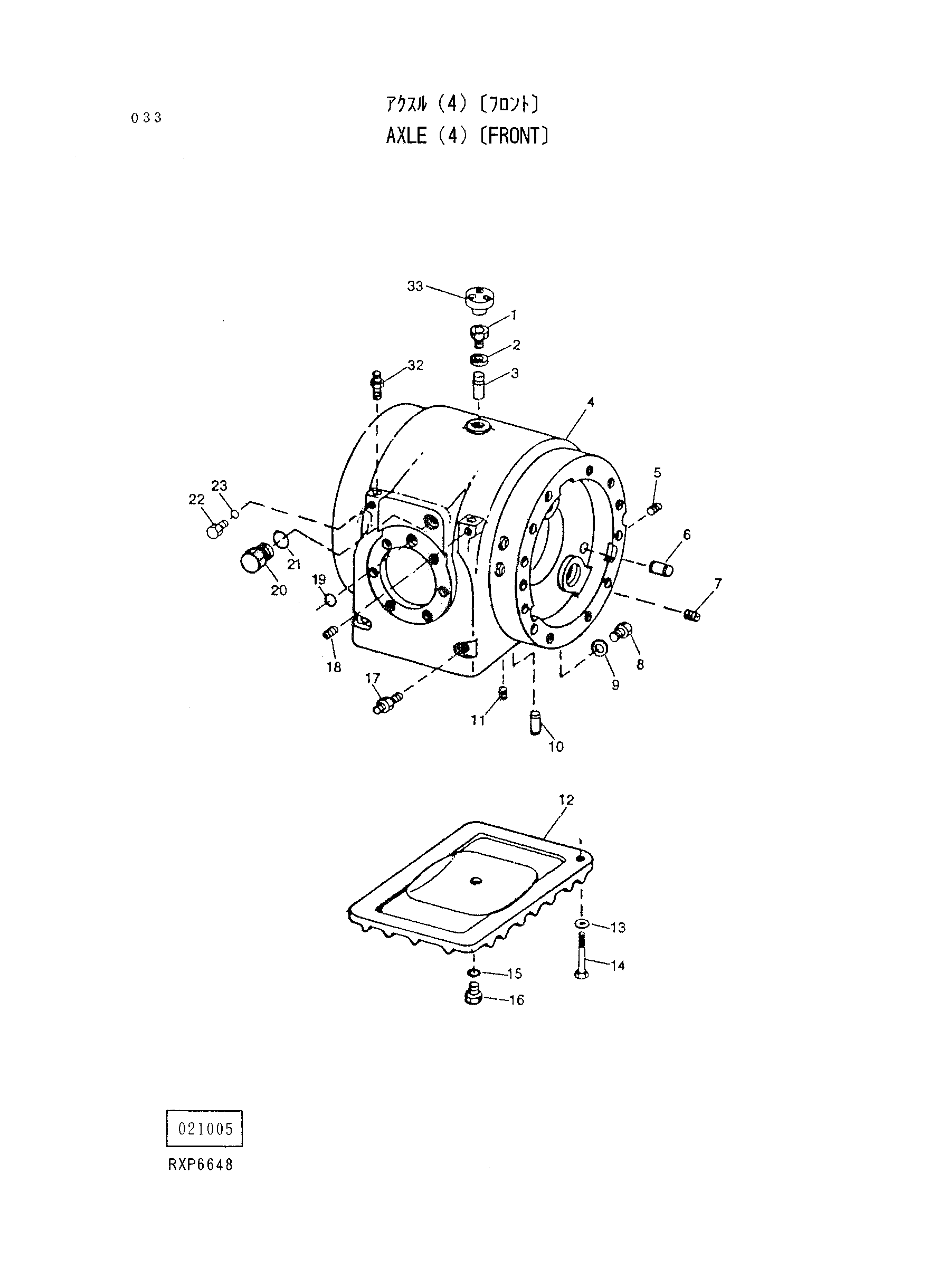

Заводская схема «Мост(4)(передний)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238544 | Штуцер | 1 |
| 02 | 4238448 | Шайба | 1 |
| 03 | 4277518 | Втулка | 1 |
| 04-01 | 2029026 | Корпус шестерня | 1 |
| 04-02 | 4238522 | Корпус шестерня | 1 |
| 04-03 | 4298263 | Корпус | 1 |
| 05 | 15H275 | Пробка | 2 |
| 06 | 4238567 | Палец | 4 |
| 07 | 4238526 | Пробка | 1 |
| 08 | 4238292 | Пробка | 2 |
| 09 | 4212713 | Уплотнительное кольцо | 2 |
| 10 | 3041745 | Палец довел | 2 |
| 11 | 4238526 | Пробка | 4 |
| 12 | 4238560 | Крышка | 1 |
| 13 | 12H301 | Пружинная шайба | 10 |
| 14 | 19H1721 | Болт | 10 |
| 15 | 4212026 | Уплотнительное кольцо | 1 |
| 16 | 4238570 | Пробка | 1 |
| 17 | 4238525 | Винт | 2 |
| 18 | 15H563 | Пробка | 1 |
| 19 | 4238587 | Шайба | 1 |
| 20 | 3043362 | 1 | |
| 21 | 4212699 | Уплотнительное кольцо | 1 |
| 22 | 4212032 | Пробка | 1 |
| 23 | 4212027 | Уплотнительное кольцо | 1 |
| 24 | 30H18 | Пробка | 2 |
| 32 | 4238525 | Винт | 2 |
| 33-01 | 3043985 | Сапун | 1 |
| 33-02 | 4238161 | Сеалант | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
