Трансмиссия(1) — HITACHI LX120

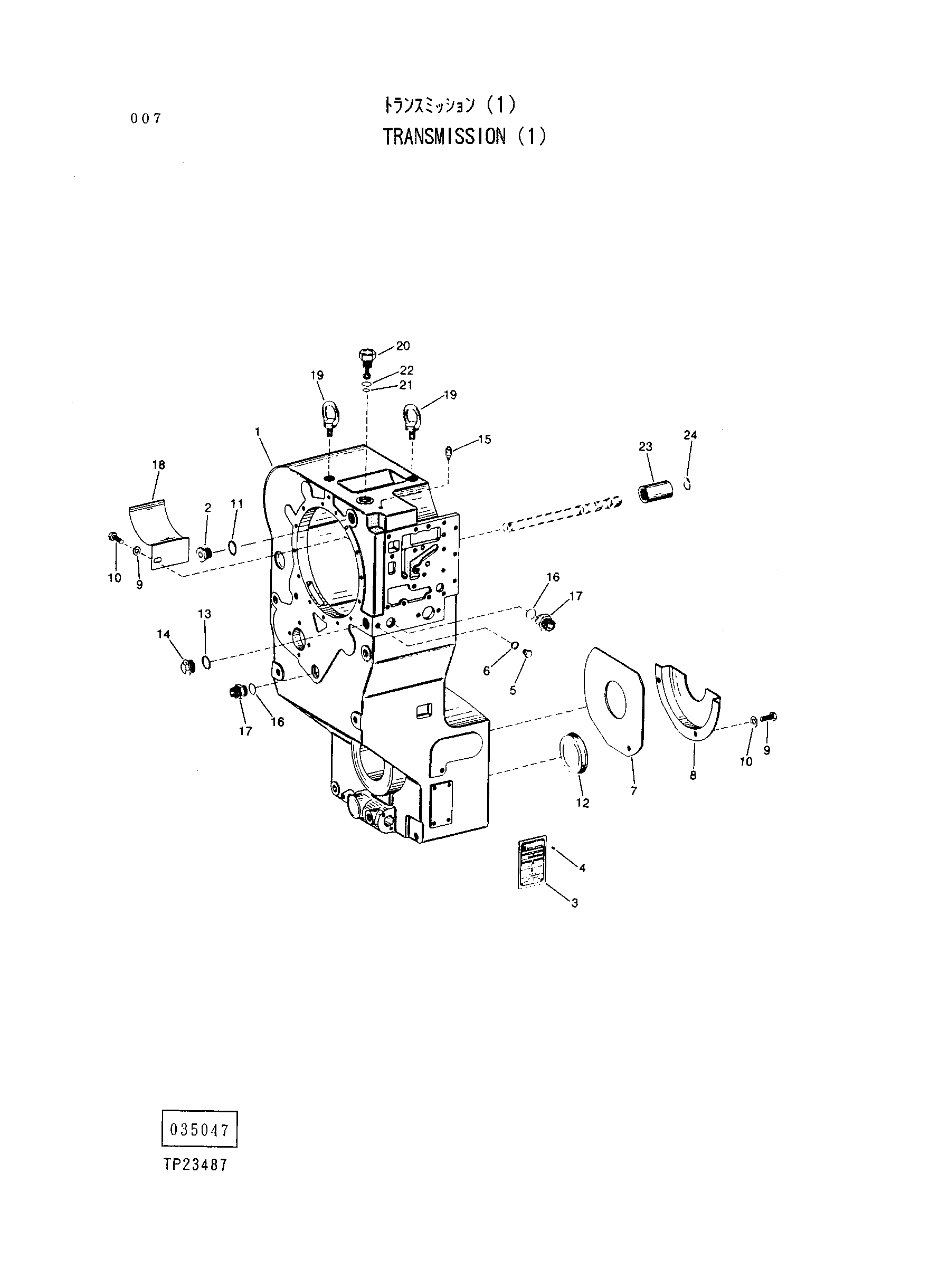

Заводская схема «Трансмиссия(1)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238370 | Корпус | 1 |
| 02 | 15M7027 | Пробка | 1 |
| 03 | 4230539 | Пластина | 1 |
| 04 | 25M7021 | Палец | 4 |
| 05 | 15M7020 | Пробка | 1 |
| 06 | 4279220 | Уплотнительное кольцо | 1 |
| 07 | 4238599 | Крышка | 1 |
| 08 | 4238238 | Крышка | 1 |
| 09 | 19M7162 | Винт | 3 |
| 10 | 24M7238 | Шайба | 3 |
| 11 | 51M4247 | Шайба | 1 |
| 12 | 4277717 | Колпачок | 2 |
| 13 | 51M4247 | Шайба | 1 |
| 14 | 4230563 | Пробка | 1 |
| 15 | 4238246 | Сапун | 1 |
| 16 | 4290411 | Уплотнительное кольцо | 2 |
| 17 | 4230685 | Адаптер | 2 |
| 18 | 4238598 | Лист | 1 |
| 19 | 4238245 | Болт | 2 |
| 20 | 4238239 | Винт | 1 |
| 21 | 4230602 | Уплотнительное кольцо | 1 |
| 22 | 4230593 | Уплотнительное кольцо | 1 |
| 23 | 4230656 | Дривер | 1 |
| 24 | 40M7181 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
