Гидроцилиндр ковш — HITACHI LX120

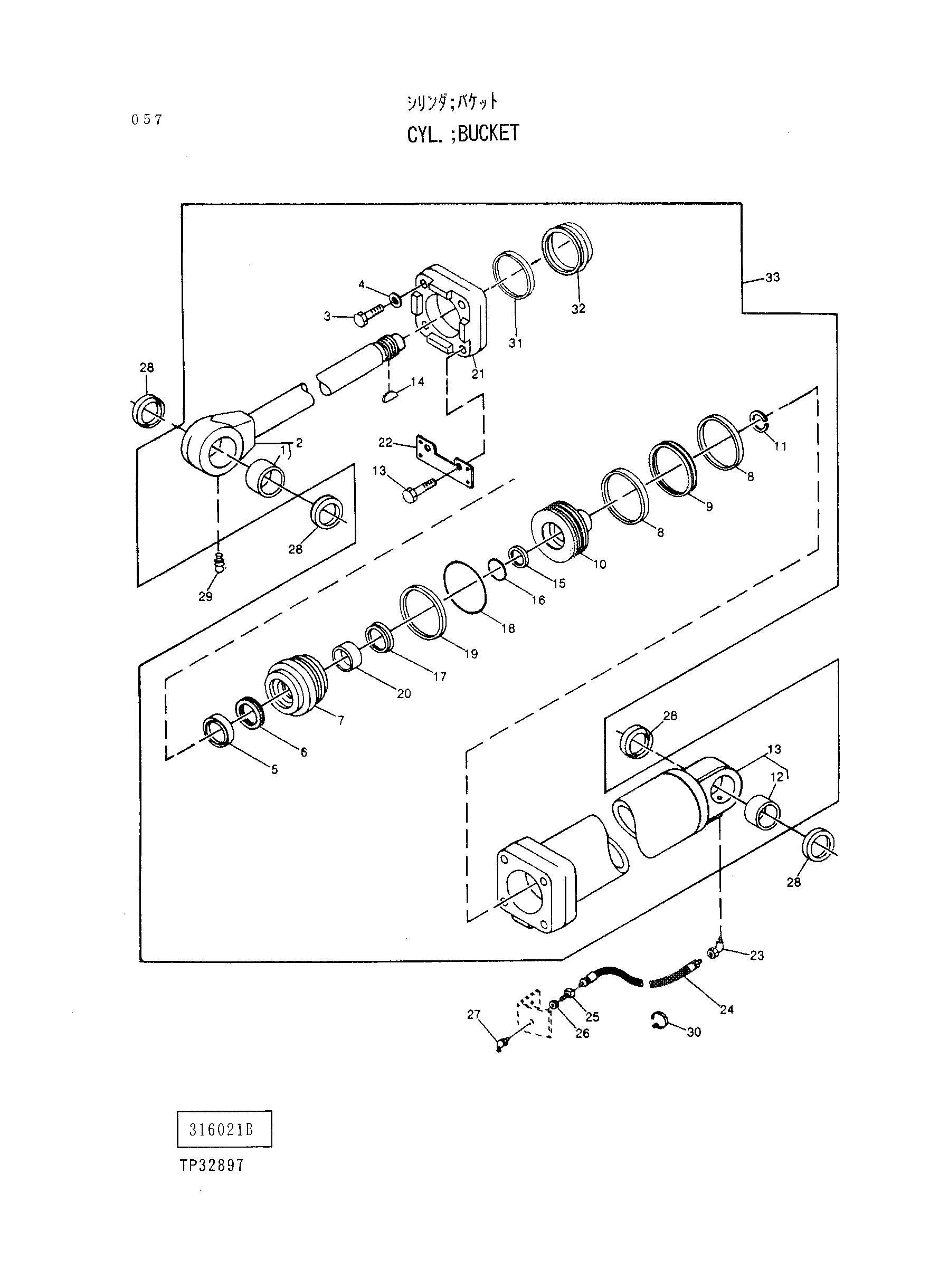

Заводская схема «Гидроцилиндр ковш» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2033681 | Кйл.буккет | 1 | |
| BK | 4303229 | Комплект | 1 |
| RK | 4230253 | Комплект уплотнений | 1 |
| 01 | 4238152 | Втулка | 1 |
| 02 | 4298334 | Шток | 1 |
| 03 | 19M8427 | Винт | 4 |
| 04 | 4230206 | Шайба | 2 |
| 05 | 4230257 | Уплотнение | 1 |
| 06 | 4230256 | Уплотнение | 1 |
| 07 | 4298335 | Направляющая | 1 |
| 08 | 4230221 | Износостойкое кольцо | 2 |
| 09 | 4230259 | Уплотнение | 1 |
| 10 | 4242717 | Поршень | 1 |
| 11 | 4230217 | Кольцо | 1 |
| 12 | 4138152 | Палец | 1 |
| 13 | 4290876 | Трубка | 1 |
| 14 | 4230218 | Шпонка | 1 |
| 15 | 3043615 | Опорное кольцо | 2 |
| 16 | 4238151 | Уплотнительное кольцо | 1 |
| 17 | 4230255 | Уплотнение | 1 |
| 18 | 4283903 | Ринг-бакк UP | 1 |
| 19 | 3043679 | Уплотнительное кольцо | 1 |
| 20 | 4230219 | Износостойкое кольцо | 1 |
| 21 | 4230213 | Фиксатор | 1 |
| 22 | 4290877 | Кронштейн | 1 |
| 23 | 1013081 | Уплотнение | 1 |
| 24 | 3043799 | Шланг | 1 |
| 25 | 3043891 | Разъём | 1 |
| 26 | 4230289 | Гайка | 1 |
| 27 | 4220582 | Штуцер | 1 |
| 28 | 1013085 | Уплотнение | 4 |
| 29 | 4317770 | Штуцер | 1 |
| 30 | 4212051 | Ленточный зажим | 1 |
| 31 | 4308074 | Кольцо | 1 |
| 32 | 2033681 | Кйл.буккет | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
