Трансмиссия(4) — HITACHI LX120

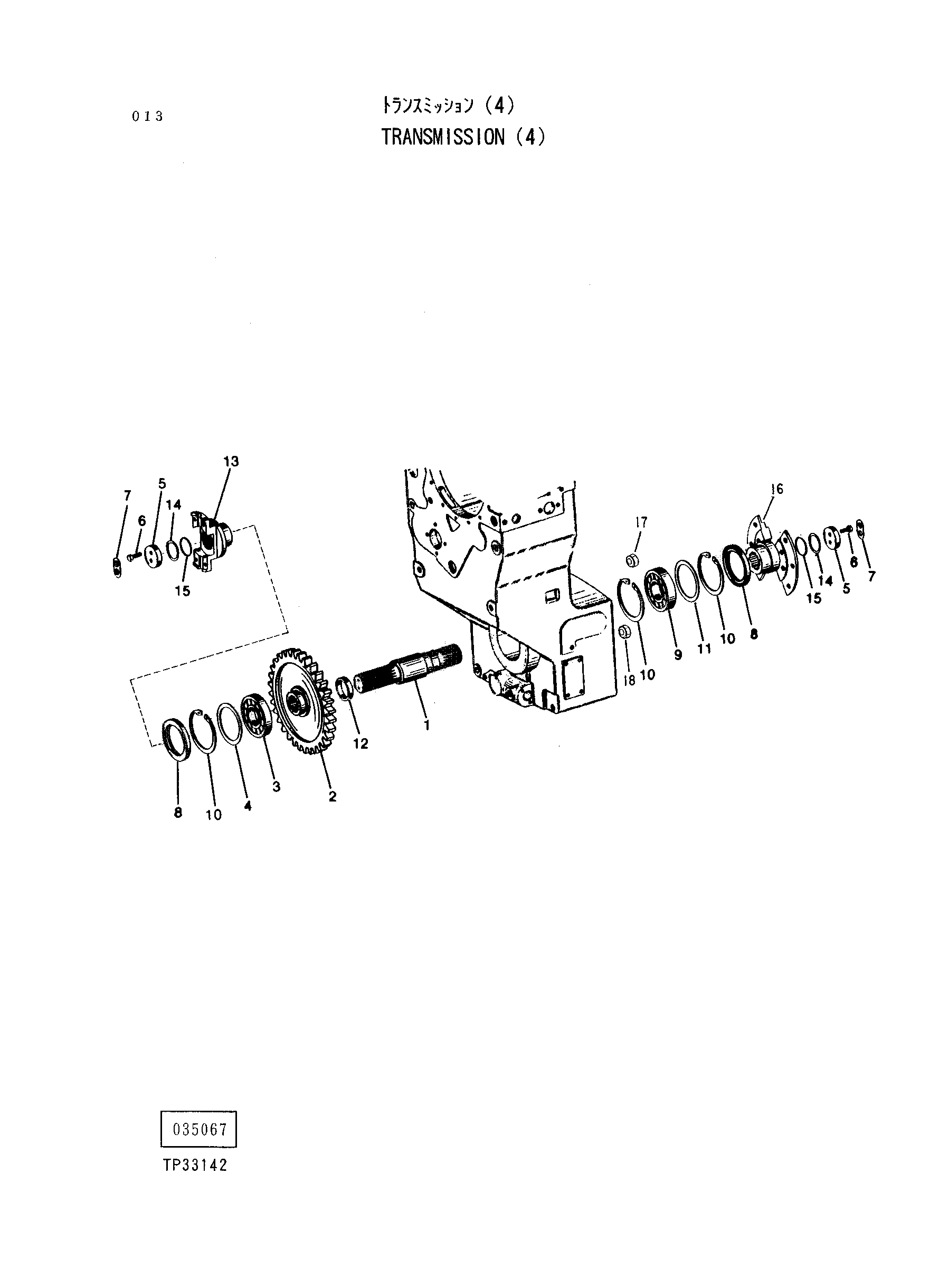

Заводская схема «Трансмиссия(4)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238270 | Вал | 1 |
| 02 | 4238266 | Шестерня | 1 |
| 03 | 4238122 | Подшипник. каток | 1 |
| 04 | 4238211 | Регулировочная шайба | 1 |
| 05 | 4238210 | Шайба | 2 |
| 06 | 19M7168 | Винт | 4 |
| 07 | 4238269 | Шайба | 2 |
| 08 | 4238119 | Уплотнение | 2 |
| 09 | 4238123 | Шариковый подшипник | 1 |
| 10 | 40M7060 | Кольцо | 3 |
| 11-01 | 4238240 | Регулировочная шайба | 1 |
| 11-02 | 4238241 | Регулировочная шайба | 1 |
| 11-03 | 4238242 | Регулировочная шайба | 1 |
| 11-04 | 4238607 | Регулировочная шайба | 1 |
| 12 | 4238120 | Трубка | 1 |
| 13 | 3057380 | Фланец | 1 |
| 14-01 | 4238271 | Шайба пиане | 2 |
| 14-02 | 4238272 | Плоская шайба | 2 |
| 15 | 3055173 | Уплотнительное кольцо | 2 |
| 16 | 4238604 | Фланец | 1 |
| 17 | 4291136 | Колпачок | 1 |
| 18 | 30M7023 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
