Мост(7)(задний) — HITACHI LX120

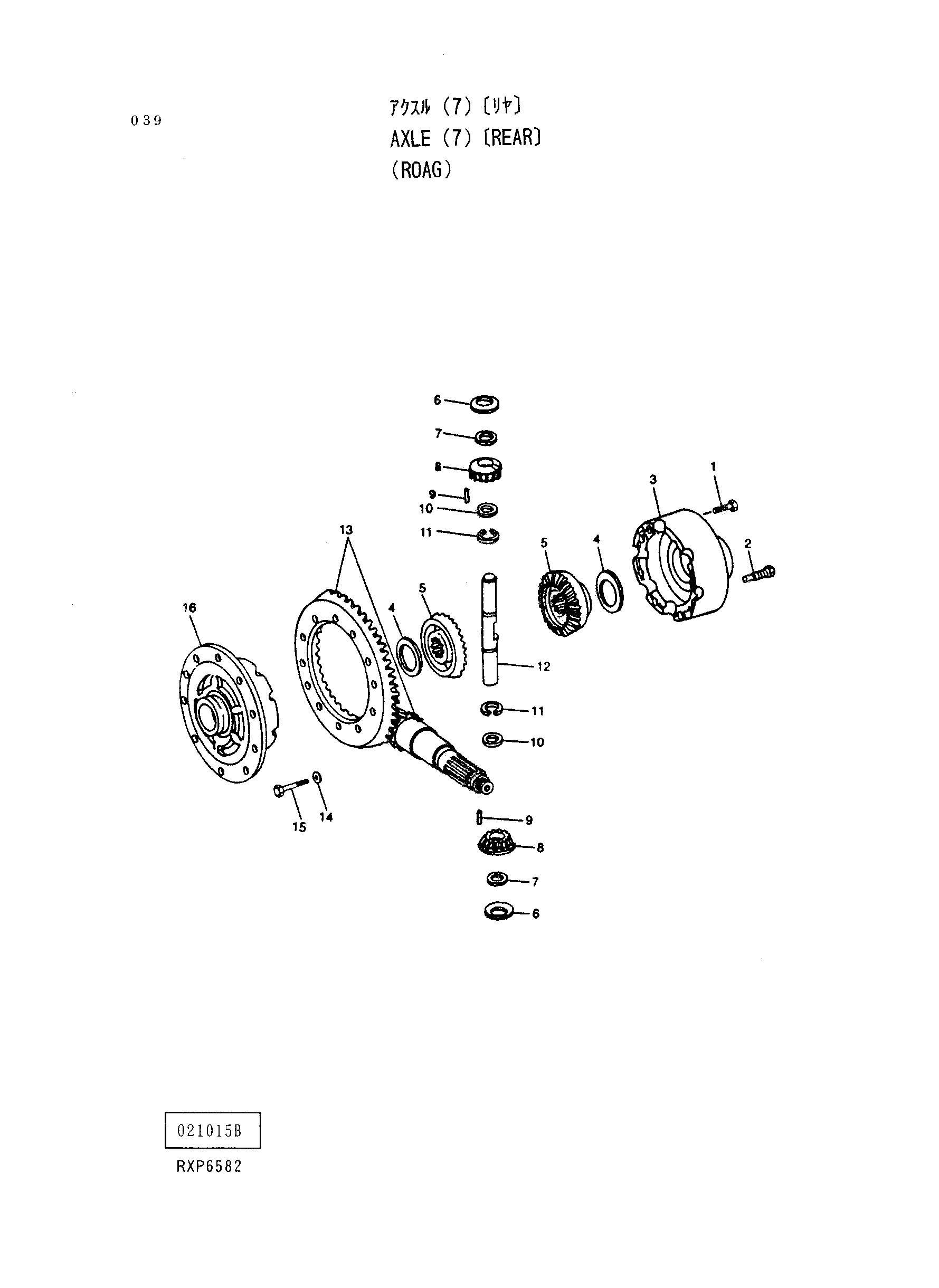

Заводская схема «Мост(7)(задний)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238548 | Регулировочная шайба | 8 |
| 02 | 4238563 | Винт | 1 |
| 03 | 4238313 | Крышка | 1 |
| 04 | 4238587 | Шайба | 2 |
| 05 | 4238315 | Шестерня бевел | 2 |
| 06 | 4238339 | Шайба | 2 |
| 07 | 4238594 | Шайба | 2 |
| 08 | 4238310 | Ведущая шестерня | 2 |
| 09 | 4238564 | Каток неедле | 52 |
| 10 | 4238593 | Шайба | 2 |
| 11 | 4238592 | Кольцо | 2 |
| 12 | 4272856 | Вал ведущая шестерня | 1 |
| 13-01 | 1016708 | Шестерня | 1 |
| 13-02 | 1016710 | Вал | 1 |
| 13-03 | 1016711 | Вал | 1 |
| 13-04 | 2030083 | Шестерня | 1 |
| 13-05 | 4277522 | Бобышка | 1 |
| 13-06 | 4277523 | Шестерня бевел | 1 |
| 14 | 4230301 | 10 | |
| 15 | 4238192 | Винт | 10 |
| 16 | 1016697 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
