Доорлокк — HITACHI LX120

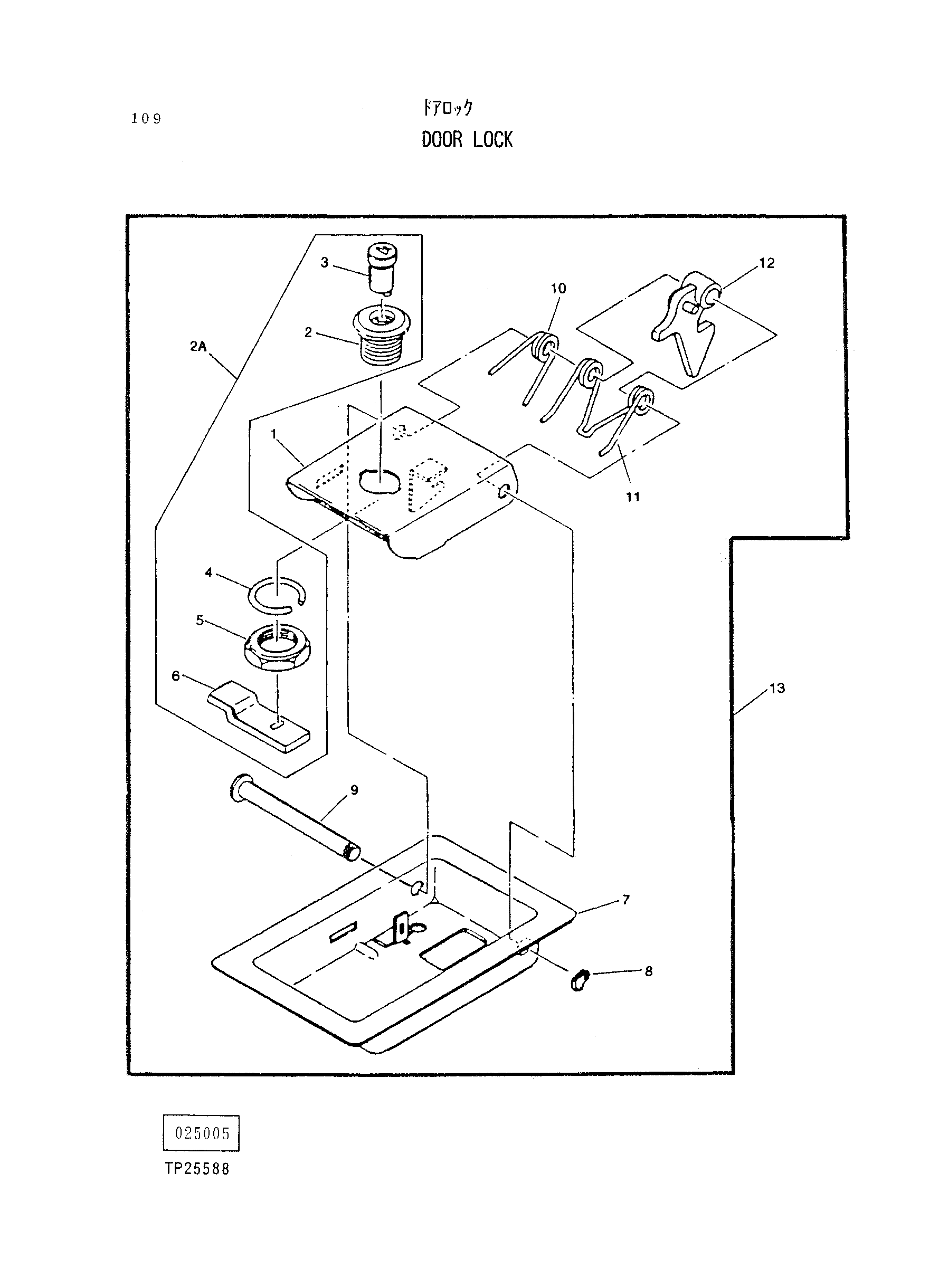

Заводская схема «Доорлокк» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 7017862 | Блокировка(правый) | 1 | |
| 01 | 8024463 | Защёлка | 1 |
| 02 | 4187295 | Корпус блокировка | 1 |
| 02A | 4220782 | Шпонка | 1 |
| 03 | 4187085 | Кйл.локк | 1 |
| 04 | 4134322 | Шайба | 1 |
| 05 | 4134323 | Гайка | 1 |
| 06 | 4134331 | Пластина | 1 |
| 07 | 8024490 | Крышка | 1 |
| 08 | 4112235 | Стопорное кольцо | 1 |
| 09 | 4134328 | Вал | 1 |
| 10 | 4134320 | Пружина | 1 |
| 11 | 4134319 | Пружина | 1 |
| 12 | 9717542 | Рычаг | 1 |
| 13 | 7017862 | Блокировка(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
