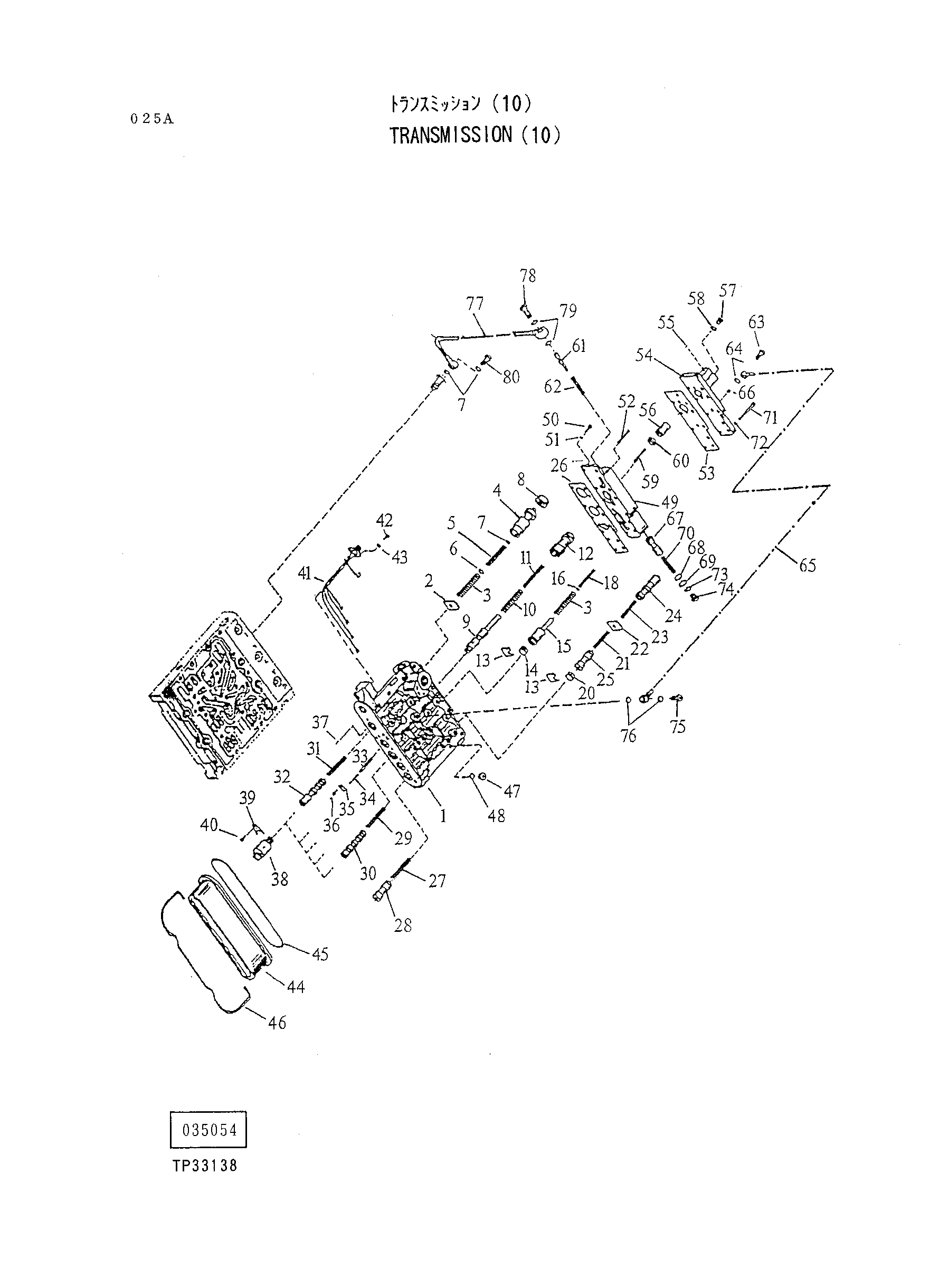

Трансмиссия(10) — HITACHI LX120

Заводская схема «Трансмиссия(10)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4291044	Корпус	1
02	4291045	Пластина	1
03	4291046	Пружина	2
04	4291047	Поршень	1
05	4291048	Пружина	1
06-01	4291049	Регулировочная шайба	2
06-02	4318547	Регулировочная шайба	1
06-03	4318548	Регулировочная шайба	1
06-04	4318549	Регулировочная шайба	1
06-05	4318550	Регулировочная шайба	1
06-06	4318551	Регулировочная шайба	1
07	4318552	Кольцо	2
08	4291055	Втулка	1
09	4291057	Поршень	1
10	4291058	Пружина	1
11	4291059	Пружина	1
12	4318553	Поршень	1
13	4291061	Пластина	2
14	4291062	Ограничитель	1
15	4291063	Поршень	1
16	24M7117	Шайба	7
18	4291065	Пружина	1
20	4291067	Ограничитель	1
21	4291068	Пружина	1
22	4291069	Пластина	1
23	4291070	Пружина	1
24	4291071	Поршень	1
25	4291072	Поршень	1
26	4318554	Прокладка	1
27	4291068	Пружина	1
28	4291075	Поршень	2
29	4291070	Пружина	1
30	4291076	Поршень	1
31	4318556		1
32	4291077	Поршень	1
33	4317755	Предохранительный клапан	1
34	4291079	Пружина	1
35	4291080	Пластина	1
36	19M6415	Винт	1
37	4291081	Шарик	10
38	4317756	Электромагнитный клапан	5
39	4291083	Пластина	5
40	19M6415	Винт	5
41	4317757	Жгут проводов	1
42	19M7703	Винт	4
43	12M7106	Шайба	4
44	4291085	Крышка	1
45	4317758	Уплотнительное кольцо	1
46	4291086	Хомут	1
47	4277703	Пробка	6
48	4230599	Уплотнительное кольцо	6
49	4291087	Пластина	1
50	19M8299	Винт	2
51	4291088	Шайба	2
52	4291089	Палец	1
53	4318557	Прокладка	1
54	4291091	Крышка	1
55	4291092	Шарик	1
56	4291093	Поршень	1
57	4291094	Пробка	1
58	3057373	Уплотнительное кольцо	1
59	4291095	Ролик	1
60-01	4318558	Кольцо	1
60-02	4318559	Кольцо	1
60-03	4318560	Кольцо	1
60-04	4318561	Кольцо	1
60-05	4318562	Кольцо	1
61	4318563	Клапан	1
62	4318564	Пружина	1
63	4291106	Штуцер	1
64	4318552	Кольцо	2
65	4291107	Шланг	1
66	4230708	Дроссель	1
67	4291108	Поршень	1
68	4291109	Шайба	2
69	4291110	Регулировочная шайба	2
70	4238137	Пружина	1
71	19M7986	Винт	9
72	4291088	Шайба	9
73	4277705	Уплотнительное кольцо	1
74	15M7025	Пробка	1
75	4291106	Штуцер	1
76	4318552	Кольцо	2
77	4291111	Шланг	1
78	4291106	Штуцер	1
79	51M4234	Кольцо	2
80	4291106	Штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
