Конденсатор и корпус — HITACHI LX120-2 JPN

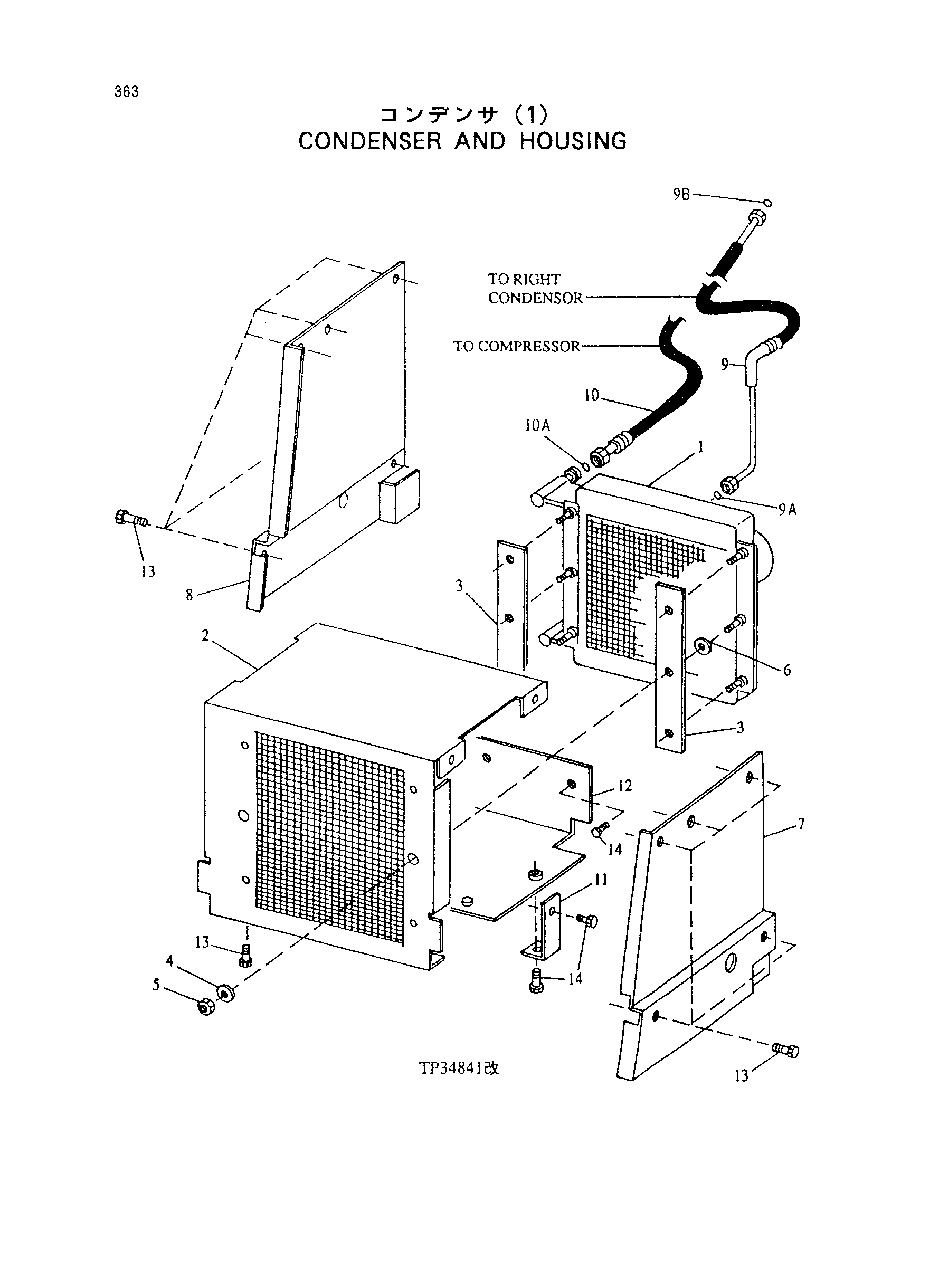

Заводская схема «Конденсатор и корпус» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | 4333944 | Конденсатор | 1 |
| *2 | AT163298 | Корпус | 1 |
| *3 | T147644 | Стрип | 2 |
| *4 | 24H1294 | Шайба | 6 |
| *5 | 14M7396 | Блокировка гайка | 6 |
| *6 | 24M7036 | Шайба | 6 |
| *7 | T147636 | Крышка | 1 |
| *8 | T147646 | Крышка | 1 |
| *9 | 4351428 | Шланг | 1 |
| *9A | 4350187 | Уплотнительное кольцо | 1 |
| *9B | 4350207 | Уплотнительное кольцо | 1 |
| *10 | 4351429 | Шланг | 1 |
| *10A | 4350207 | Уплотнительное кольцо | 1 |
| 11 | AT163300 | Кронштейн | 2 |
| 12 | AT163405 | Опора | 1 |
| *12 | AT163299 | Опора | 1 |
| 13 | 19M7865 | Винт | 13 |
| 14 | 19M7785 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
