Топливный бак и топливный бак шланги — HITACHI LX120-2 JPN

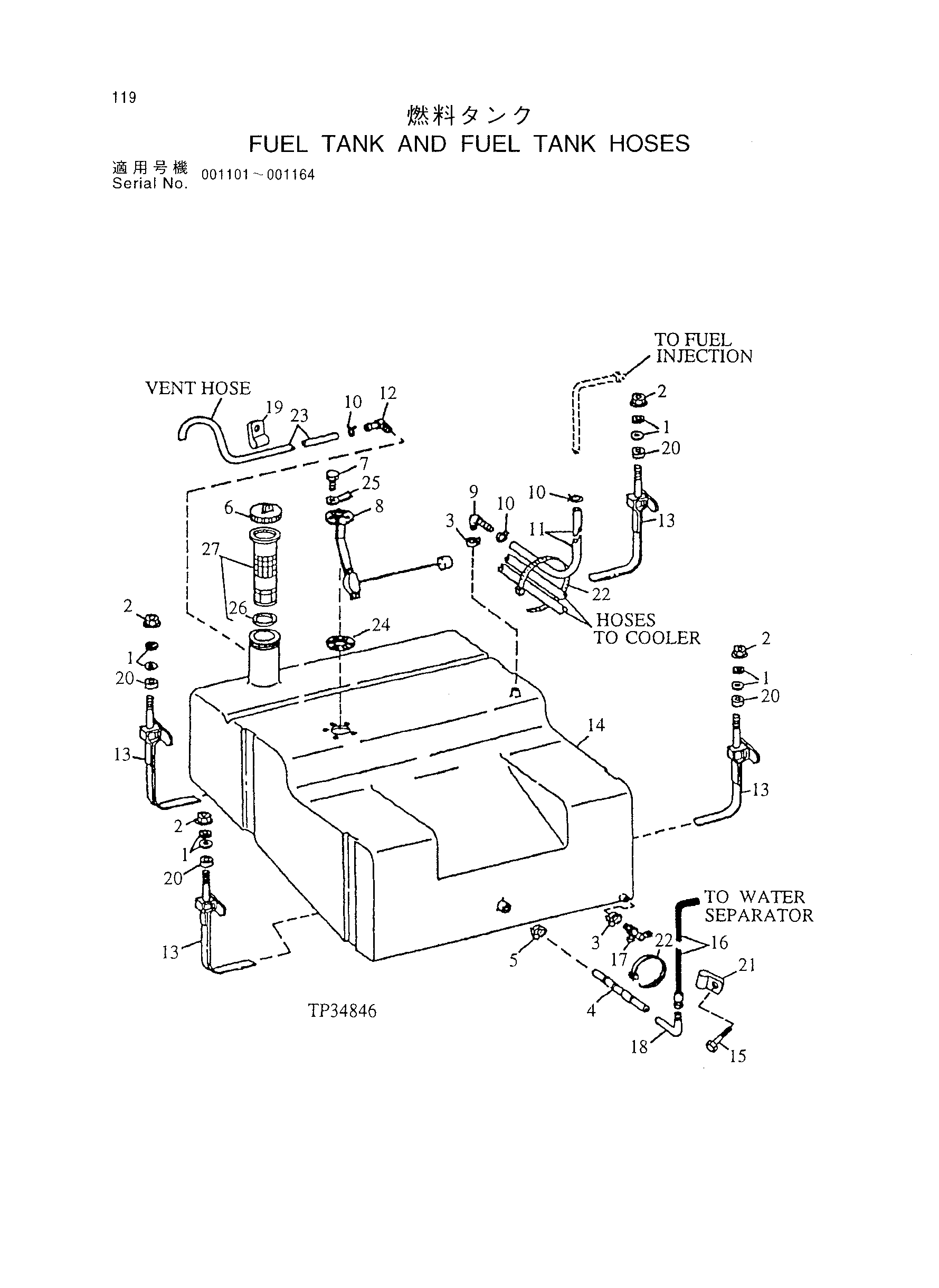

Заводская схема «Топливный бак и топливный бак шланги» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | 24M7296 | Шайба | 8 |
| *2 | 14M7400 | Блокировка гайка | 4 |
| 3 | AR21836 | Хомут | 2 |
| *4 | T42632 | Фильтр | 1 |
| *5 | AR21837 | Хомут | 1 |
| *6 | AH141823 | Заливная горловина колпачок | 1 |
| *7 | 21H1300 | Винт | 5 |
| *8 | AT166229 | Сендер | 1 |
| *9 | R112945 | Угловой штуцер штуцер | 1 |
| *10 | R34766 | Хомут | 3 |
| 12 | E48497 | Шланг штуцер | 1 |
| 13 | AT150778 | Страп | 2 |
| *14 | T140275 | Топливный бак | 1 |
| 15 | 19M7783 | Винт | 1 |
| 16 | AT163594 | Гидравлический шланг | 1 |
| 17 | AT156632 | Дренажный клапан | 1 |
| 18 | T145452 | Штуцер | 1 |
| 19 | T75197 | Хомут | 2 |
| *20 | 28H2547 | Проставка | 2 |
| 21 | T75276 | Хомут | 1 |
| 22 | H77698 | TIE лента | 1 |
| 24 | T155195 | Прокладка | 1 |
| 25 | 57M7116 | TAB | 1 |
| 26 | H147415 | Уплотнительное кольцо | 1 |
| 27 | AH135155 | Сетчатый фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
