Рулевое управление клапан — HITACHI LX120-2 JPN

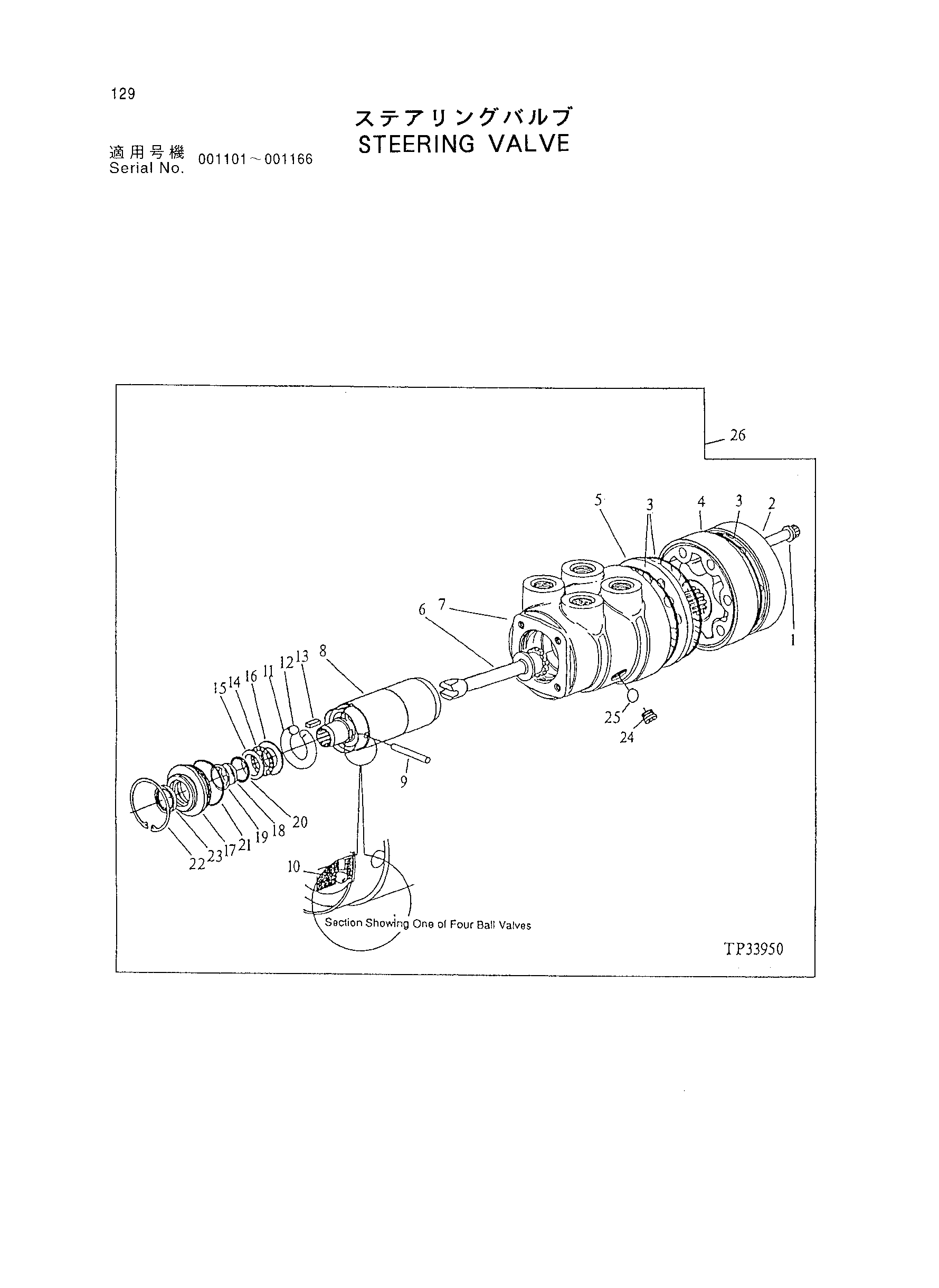

Заводская схема «Рулевое управление клапан» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | T146630 | Болт с головкой | 7 |
| *2 | T102465 | Колпачок | 1 |
| *5 | T101551 | Веар пластина | 1 |
| *6 | T81018 | Привод вал | 1 |
| *9 | T145413 | Палец | 1 |
| 10 | T146624 | Узел в сборе линия детали | 4 |
| 11 | T146625 | Пружина | 1 |
| 12 | R26552 | Шарик | 2 |
| *13 | T146626 | Шпонка | 1 |
| 14 | JD8856 | Неедле подшипник | 1 |
| 15 | T41836 | Подшипник раке | 1 |
| 16 | T146620 | Подшипник раке | 1 |
| 17 | T146622 | Фиксатор | 1 |
| 20 | P51079 | Уплотнительное кольцо | 1 |
| 21 | U42111 | Уплотнительное кольцо | 1 |
| 22 | R28557 | Стопорное кольцо | 1 |
| 23 | C15104 | Уплотнение | 1 |
| 24 | X05HP-4 | Штуцер | 1 |
| 25 | R28782 | Уплотнительное кольцо | 1 |
| *26 | AT149537 | Клапан | 1 |
| *(K) | AT83824 | Уплотнение репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
