Заливная горловина трубка, дипстикк и магнетик пиккуп — HITACHI LX120-2 JPN

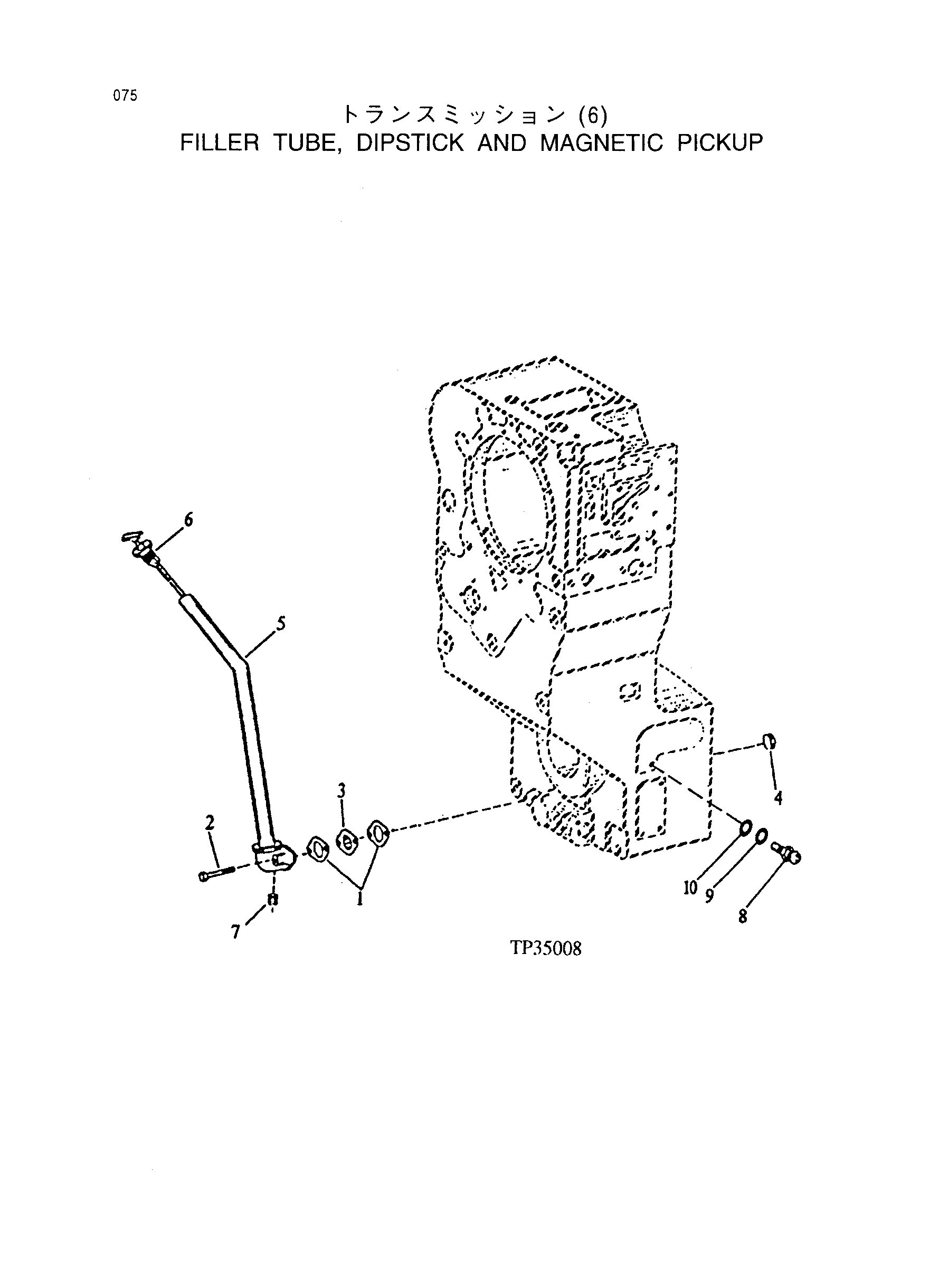

Заводская схема «Заливная горловина трубка, дипстикк и магнетик пиккуп» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T116604 | Прокладка | 2 |
| 2 | 19M7269 | Болт с головкой | 2 |
| 3 | T116605 | Пластина | 1 |
| 4 | 30M7023 | Колпачок | 1 |
| 5 | T116962 | Масляный трубка | 1 |
| 6 | T123938 | Дипстикк | 1 |
| 7 | T116450 | Штуцер пробка | 1 |
| 8 | AT163029 | Выключатель | 1 |
| 9 | T129632 | Уплотнение | 1 |
| 10 | 24M7389 | Регулировочная шайба | 1 |
| 10 | 24M7390 | Регулировочная шайба | 1 |
| 10 | 24M7391 | Регулировочная шайба | 1 |
| *10 | 24M7118 | Шайба | 1 |
| *10 | 24M7120 | Шайба | 1 |
| *10 | 24M7211 | Регулировочная шайба | 1 |
| *10 | 24M7276 | Регулировочная шайба | 1 |
| *10 | 24M7394 | Регулировочная шайба | 1 |
| *10 | 24M7119 | Шайба | 1 |
| *10 | 24M7392 | Регулировочная шайба | 1 |
| *(K1) | AT172165 | Прокладка комплект | 1 |
| *(K2) | AT172164 | Уплотнение прокладка KIG | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
