Приоритй клапан хйдрауликс — HITACHI LX120-2 JPN

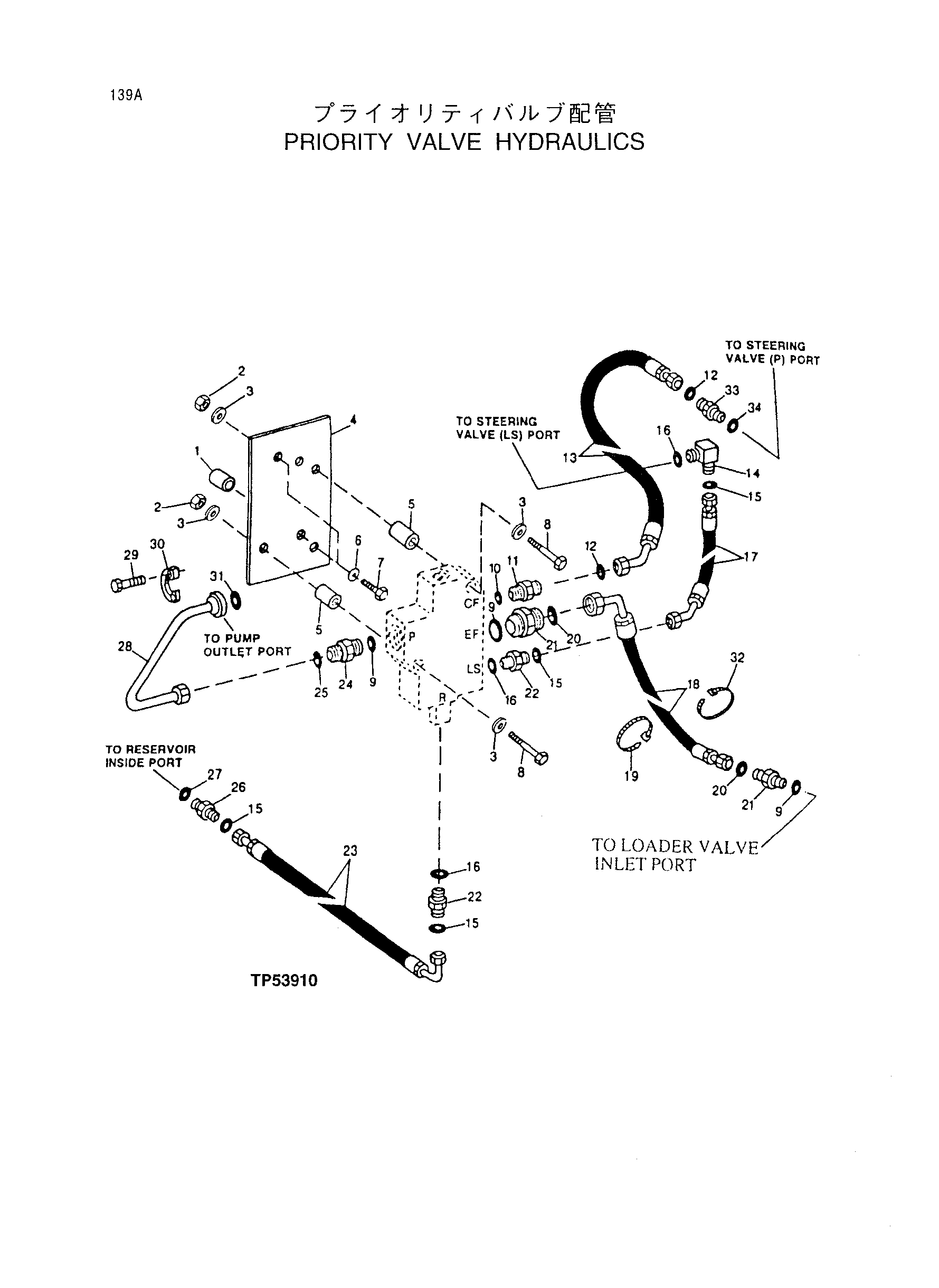

Заводская схема «Приоритй клапан хйдрауликс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | 28H3306 | Втулка | 2 |
| *2 | 14M7299 | Фланец гайка | 2 |
| *3 | 24M7240 | Шайба | 4 |
| *4 | T145081 | Пластина | 1 |
| *5 | 28H2514 | Втулка | 2 |
| *6 | 24M7188 | Шайба | 2 |
| *7 | 19M8503 | Болт с головкой | 2 |
| *8 | 19M7914 | Болт с головкой | 2 |
| *9 | U13639 | Уплотнительное кольцо | 2 |
| *10 | U12547 | Уплотнительное кольцо | 2 |
| *10 | U12547 | Уплотнительное кольцо | 1 |
| *11 | 38H1163 | Адаптер | 2 |
| *11 | 38H1163 | Адаптер | 1 |
| *12 | T77858 | Уплотнительное кольцо | 2 |
| *13 | AT102902 | Гидравлический шланг | 2 |
| 14 | 38H1003 | Угловой штуцер штуцер | 1 |
| 15 | T77814 | Уплотнительное кольцо | 4 |
| 16 | R28782 | Уплотнительное кольцо | 2 |
| 17 | AT102542 | Гидравлический шланг | 1 |
| *18 | AT116091 | Гидравлический шланг | 1 |
| *18 | AT173444 | Шланг | 1 |
| *18 | AT102917 | Гидравлический шланг | 1 |
| *18 | AT173446 | Шланг | 1 |
| *18 | AT177609 | Гидравлический шланг | 1 |
| 19 | H77698 | TIE лента | 1 |
| *20 | T78612 | Уплотнительное кольцо | 2 |
| *21 | 38H1165 | Адаптер | 1 |
| 22 | 38H1159 | Адаптер | 2 |
| 23 | AT117118 | Гидравлический шланг | 1 |
| 24 | 38H1165 | Адаптер | 1 |
| 25 | T78612 | Уплотнительное кольцо | 1 |
| 26 | 38H1168 | Адаптер | 1 |
| 27 | R26448 | Уплотнительное кольцо | 1 |
| AT103973 | Масляный линия | 1 | |
| 29 | 19H3205 | Болт с головкой | 4 |
| 30 | R29867 | Фланец штуцер | 2 |
| 31 | U10289 | Уплотнительное кольцо | 1 |
| 32 | N189220 | TIE лента | 1 |
| * | 38H1178 | Адаптер | 1 |
| *34 | R26375 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
