Секондарй рулевое управление — HITACHI LX120-2 JPN

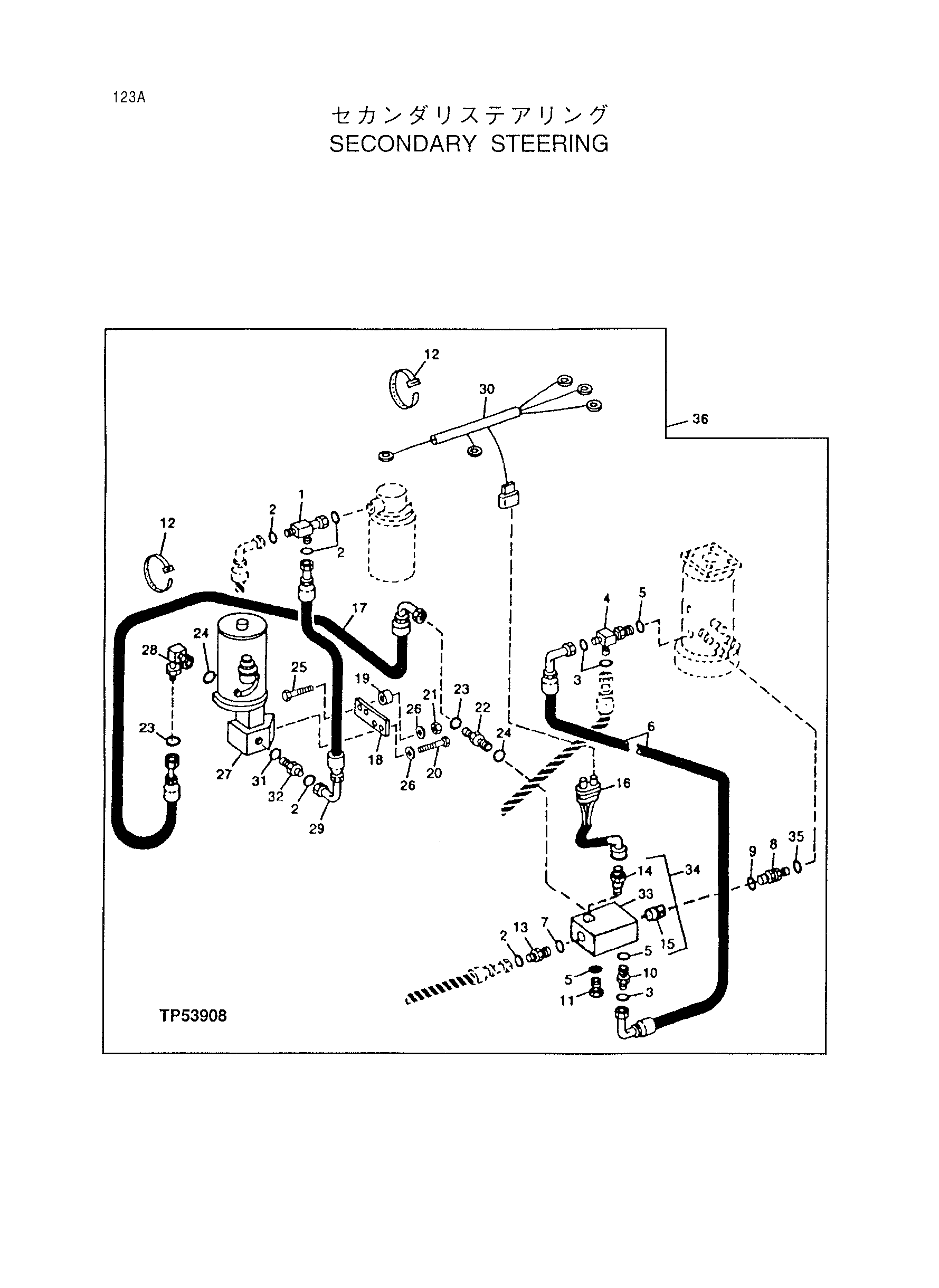

Заводская схема «Секондарй рулевое управление» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | 38H1033 | TEE штуцер | 1 |
| *2 | T77858 | Уплотнительное кольцо | 5 |
| *3 | T77814 | Уплотнительное кольцо | 3 |
| *4 | 38H1022 | TEE штуцер | 1 |
| *5 | R28782 | Уплотнительное кольцо | 3 |
| *6 | AT103644 | Гидравлический шланг | 1 |
| *6 | AT177250 | Шланг | 1 |
| *7 | U12547 | Уплотнительное кольцо | 1 |
| *8 | AT83306 | Адаптер | 1 |
| *8 | AT116114 | Адаптер | 1 |
| *9 | R29936 | Уплотнительное кольцо | 1 |
| 10 | 38H1159 | Адаптер | 1 |
| 11 | R51031 | Штуцер | 1 |
| 12 | R44302 | TIE лента | 3 |
| *13 | 38H1048 | Угловой штуцер штуцер | 1 |
| 14 | AT117265 | Давление выключатель | 1 |
| 15 | AT116373 | Обратный клапан | 1 |
| 16 | AT117266 | Жгут проводов | 1 |
| 17 | AT103645 | Гидравлический шланг | 1 |
| 18 | T120666 | Пластина | 1 |
| 19 | T147890 | Втулка | 2 |
| 20 | 19H1648 | Болт с головкой | 2 |
| 21 | 14M7296 | Фланец гайка | 2 |
| 22 | AT141527 | Обратный клапан | 1 |
| 23 | T77857 | Уплотнительное кольцо | 2 |
| 24 | R26375 | Уплотнительное кольцо | 2 |
| 25 | 19M8162 | Болт с головкой | 2 |
| 26 | 24M7239 | Шайба | 4 |
| 27 | AT166085 | Насос | 1 |
| 28 | 38H1005 | Угловой штуцер штуцер | 1 |
| 29 | AT103646 | Гидравлический шланг | 1 |
| 30 | AT103311 | Жгут проводов | 1 |
| 31 | R26906 | Уплотнительное кольцо | 1 |
| 32 | 38H1193 | Адаптер | 1 |
| 34 | AT117264 | Выключатель | 1 |
| *35 | U12547 | Уплотнительное кольцо | 1 |
| *35 | R26375 | Уплотнительное кольцо | 1 |
| *36 | AT166482 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
