Погрузчик стрела и пинс — HITACHI LX120-2 JPN

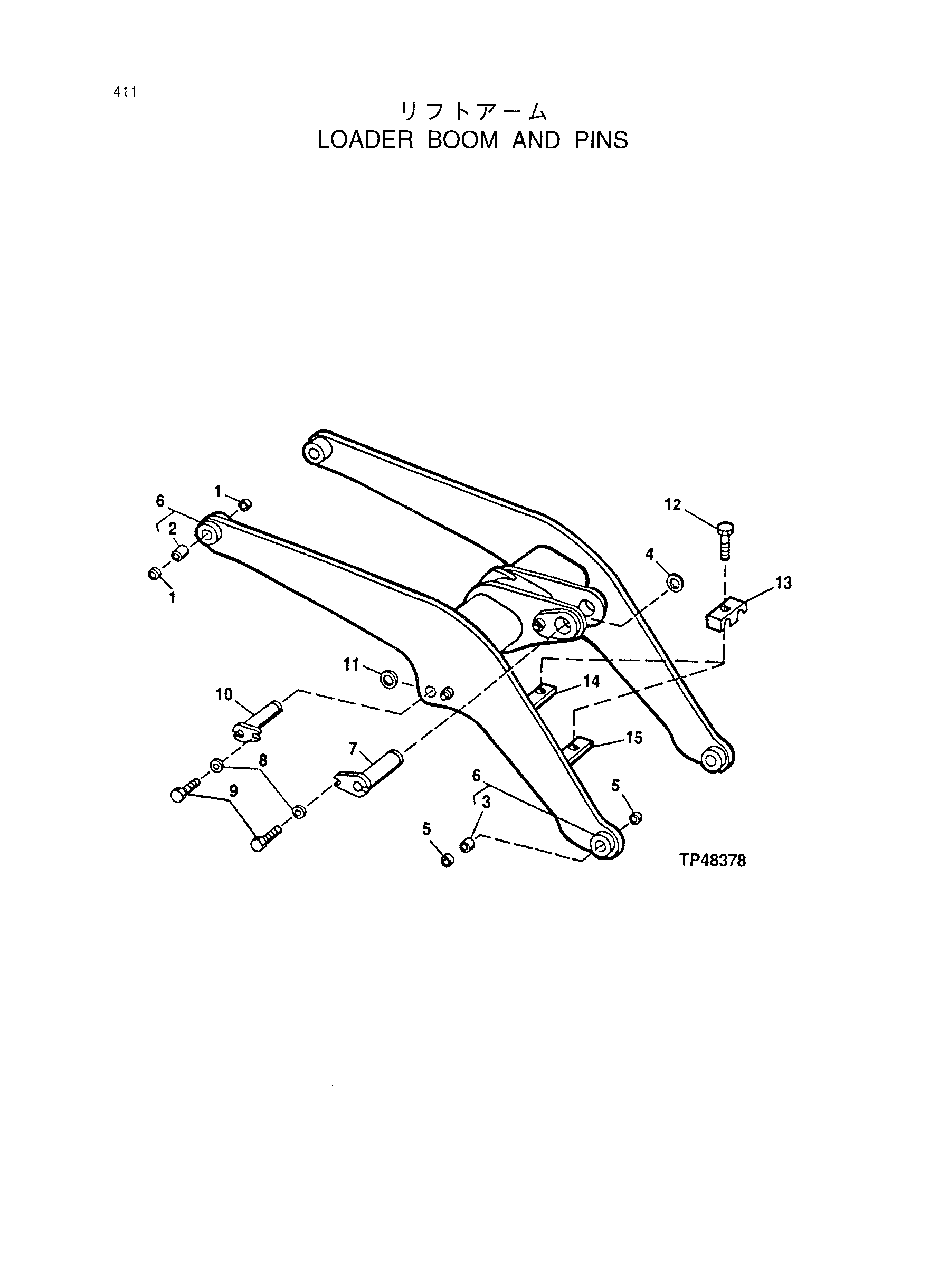

Заводская схема «Погрузчик стрела и пинс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | T102206 | Уплотнение | 4 |
| *2 | T125542 | Втулка | 2 |
| *3 | T125543 | Втулка | 2 |
| *4 | T54188 | Упорный шайба | 1 |
| *5 | T102135 | Уплотнение | 4 |
| *6 | AT143567 | Погрузчик стрела | 1 |
| *7 | AT103280 | Палец | 1 |
| *8 | T146246 | Шайба | 3 |
| *9 | 19M8029 | Болт с головкой | 3 |
| *10 | AT102228 | Палец | 2 |
| *11 | 24H1240 | Шайба | 4 |
| 12 | 19M7935 | Болт с головкой | 2 |
| 13 | T123721 | Хомут | 2 |
| 14 | T160168 | Винт | 1 |
| 15 | T160169 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
