Вход куилл узел в сборе (нон-оскиллатинг) — HITACHI LX120-2 JPN

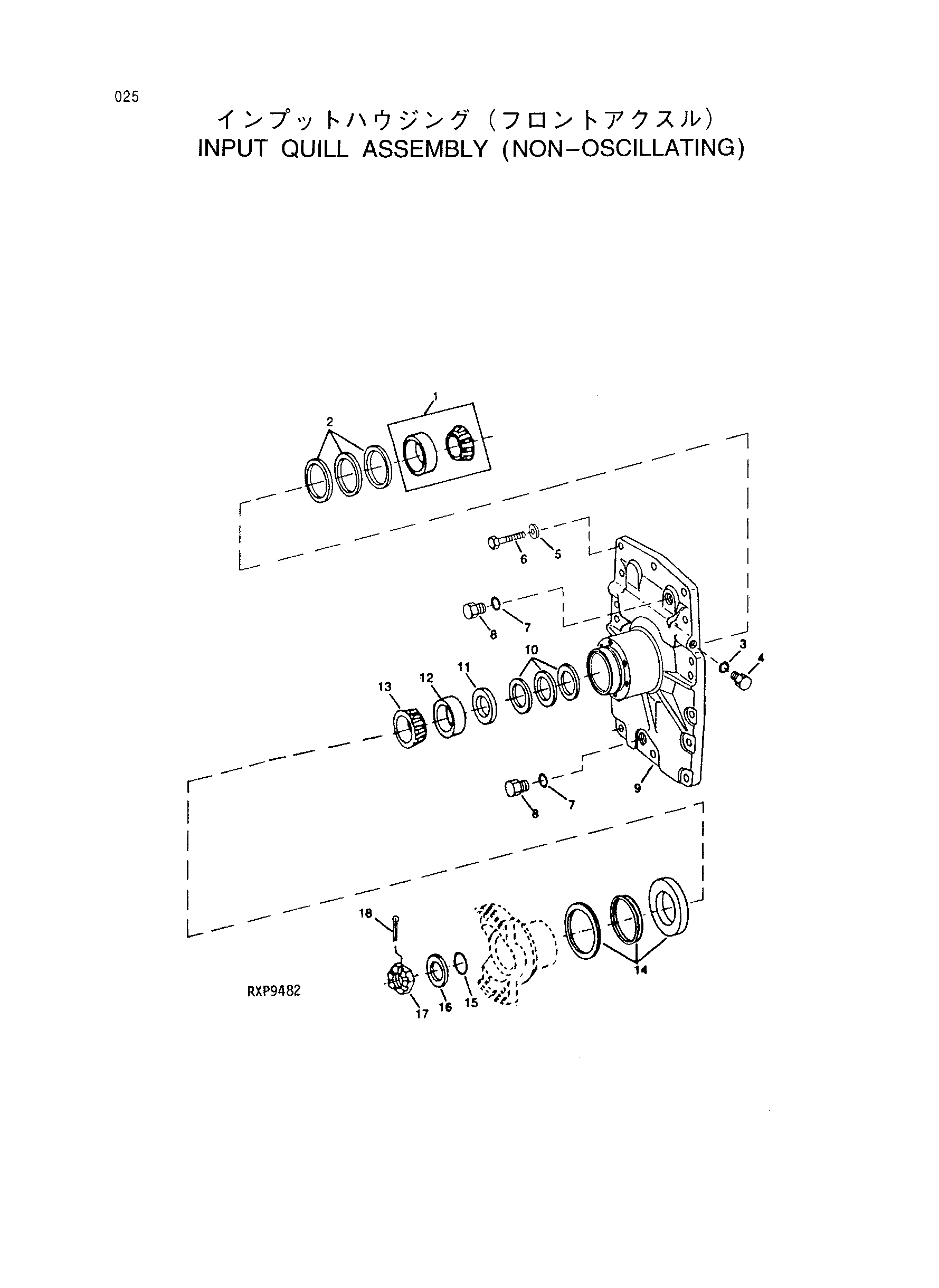

Заводская схема «Вход куилл узел в сборе (нон-оскиллатинг)» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | RE49486 | Каток подшипник | 1 |
| 2 | R35365 | Регулировочная шайба | 1 |
| 2 | R35366 | Регулировочная шайба | 1 |
| 2 | R35367 | Регулировочная шайба | 1 |
| 3 | R26448 | Уплотнительное кольцо | 2 |
| 4 | R27218 | Штуцер пробка | 2 |
| 5 | R135543 | Шайба | 14 |
| 5 | R135543 | Шайба | 15 |
| 6 | 19M7409 | Болт с головкой | 14 |
| 6 | 19M7409 | Болт с головкой | 15 |
| 7 | F3171R | Уплотнительное кольцо | 2 |
| 8 | R27175 | Дренажный пробка | 2 |
| 9 | R100267 | Крышка | 1 |
| *9 | R116258 | Крышка | 1 |
| 10 | R51196 | Регулировочная шайба | 1 |
| *10 | R51197 | Регулировочная шайба | 1 |
| *10 | R51198 | Регулировочная шайба | 1 |
| *10 | R51199 | Регулировочная шайба | 1 |
| 11 | R56308 | Шайба | 1 |
| 12 | JD8255 | Подшипник чашка | 1 |
| 13 | JD9078 | Подшипник коне | 1 |
| 14 | RE45315 | Уплотнение комплект | 1 |
| 15 | A4540R | Уплотнительное кольцо | 1 |
| 16 | R48733 | Шайба | 1 |
| *16 | R48734 | Шайба | 1 |
| *16 | R48735 | Шайба | 1 |
| 17 | R48776 | Гайка | 1 |
| 18 | 11M7032 | Коттер палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
