Нагрузка центральный панель — HITACHI LX120-2 JPN

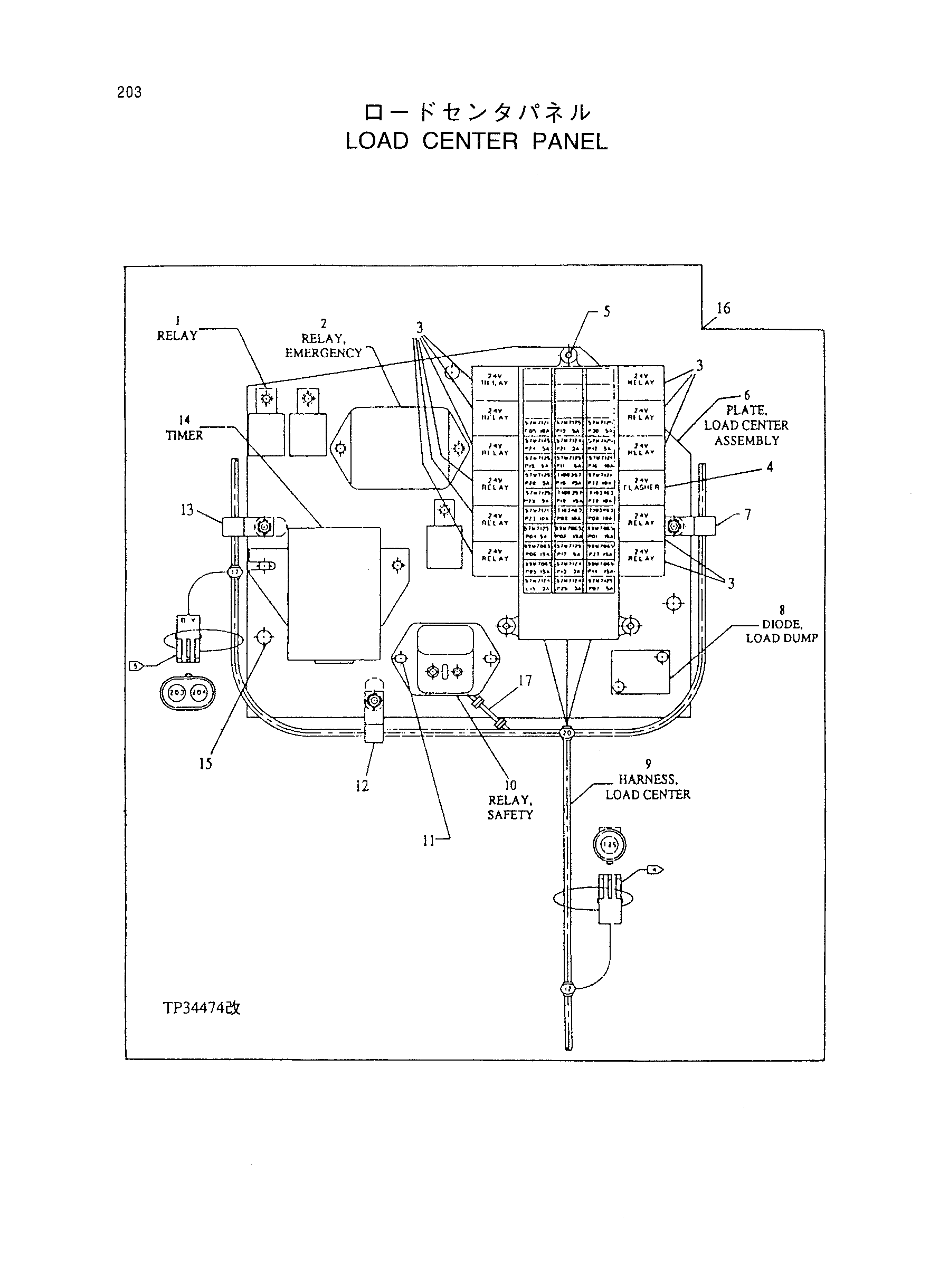

Заводская схема «Нагрузка центральный панель» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | AT77726 | Реле | 1 |
| *2 | 4408182 | Реле | 1 |
| *3 | AT162863 | Реле | 11 |
| *4 | AT162864 | Фласхер | 1 |
| *5 | 24M7138 | Шайба | 3 |
| *5 | 14M7375 | Фланец гайка | 3 |
| *6 | AT163030 | Пластина | 1 |
| *7 | T74416 | Хомут | 1 |
| 19M7784 | Винт | 1 | |
| *8 | AT163022 | Диод | 1 |
| *9 | AT162569 | Жгут проводов | 1 |
| *10 | 4205749 замена: 4362981 | Реле защитный | 1 |
| *10 | 4205749 замена: 4367569 | Реле защитный | 1 |
| *10 | 4362981 | Реле защитный | |
| 11 | 21M7022 | Винт | 11 |
| *11 | T103238 | Гайка | 11 |
| 12 | AH77714 | Зажим | 1 |
| *12 | 19M7784 | Винт | 1 |
| 13 | T102934 | Хомут | 1 |
| *13 | 19M7784 | Винт | 1 |
| *14 | 4205750 | Таймер | 1 |
| 15 | 19M7783 | Винт | 3 |
| 16 | AT162568 | Крепление детали | 1 |
| *17 | 4367569 | Жгут проводов |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
