Финал привод (нон-оскиллатинг) — HITACHI LX120-2 JPN

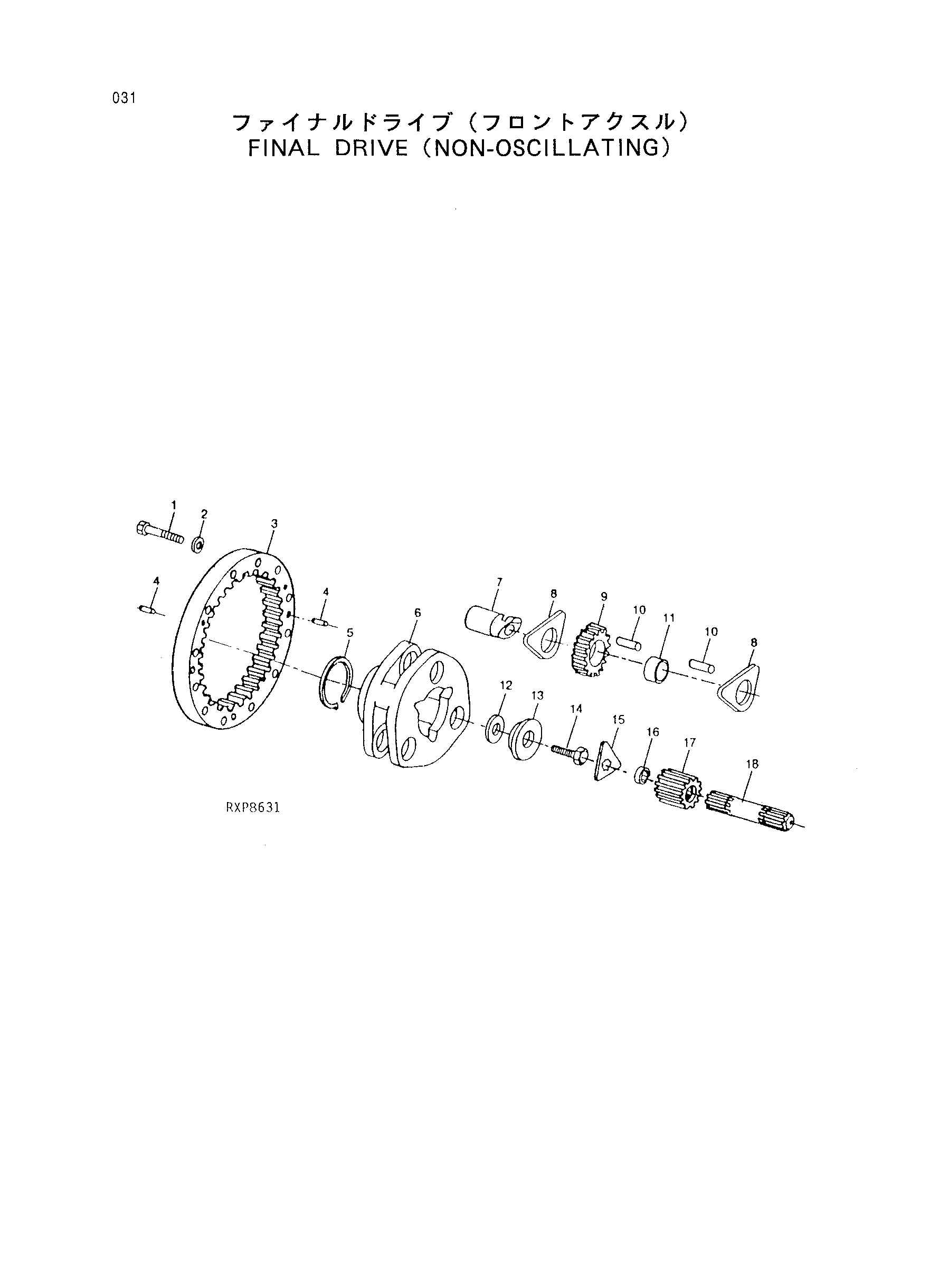

Заводская схема «Финал привод (нон-оскиллатинг)» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8620 | Болт с головкой | 12 |
| 2 | R135543 | Шайба | 12 |
| 3 | R93939 | Шестерня | 1 |
| 4 | R54380 | Довел палец | 4 |
| 5 | R33029 | Стопорное кольцо | 1 |
| 6 | R116810 | Планет ведущая шестерня водило | 1 |
| 7 | R97998 | Вал | 3 |
| *8 | R112079 | Упорный шайба | 6 |
| *9 | R116821 | Планет ведущая шестерня | 3 |
| 10 | R109082 | Неедле каток | 144 |
| 11 | R109083 | Шайба | 1 |
| 12 | R52389 | Регулировочная шайба | 1 |
| 13 | R119270 | Шайба | 1 |
| 14 | R82175 | Болт с головкой | 1 |
| 15 | R26012 | Блокировка пластина | 1 |
| 16 | R36664 | Стопорное кольцо | 1 |
| 17 | R84997 | Ведущая шестерня | 1 |
| 18 | R73013 | Привод вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
