Муфта узел в сборе — HITACHI LX120-2 JPN

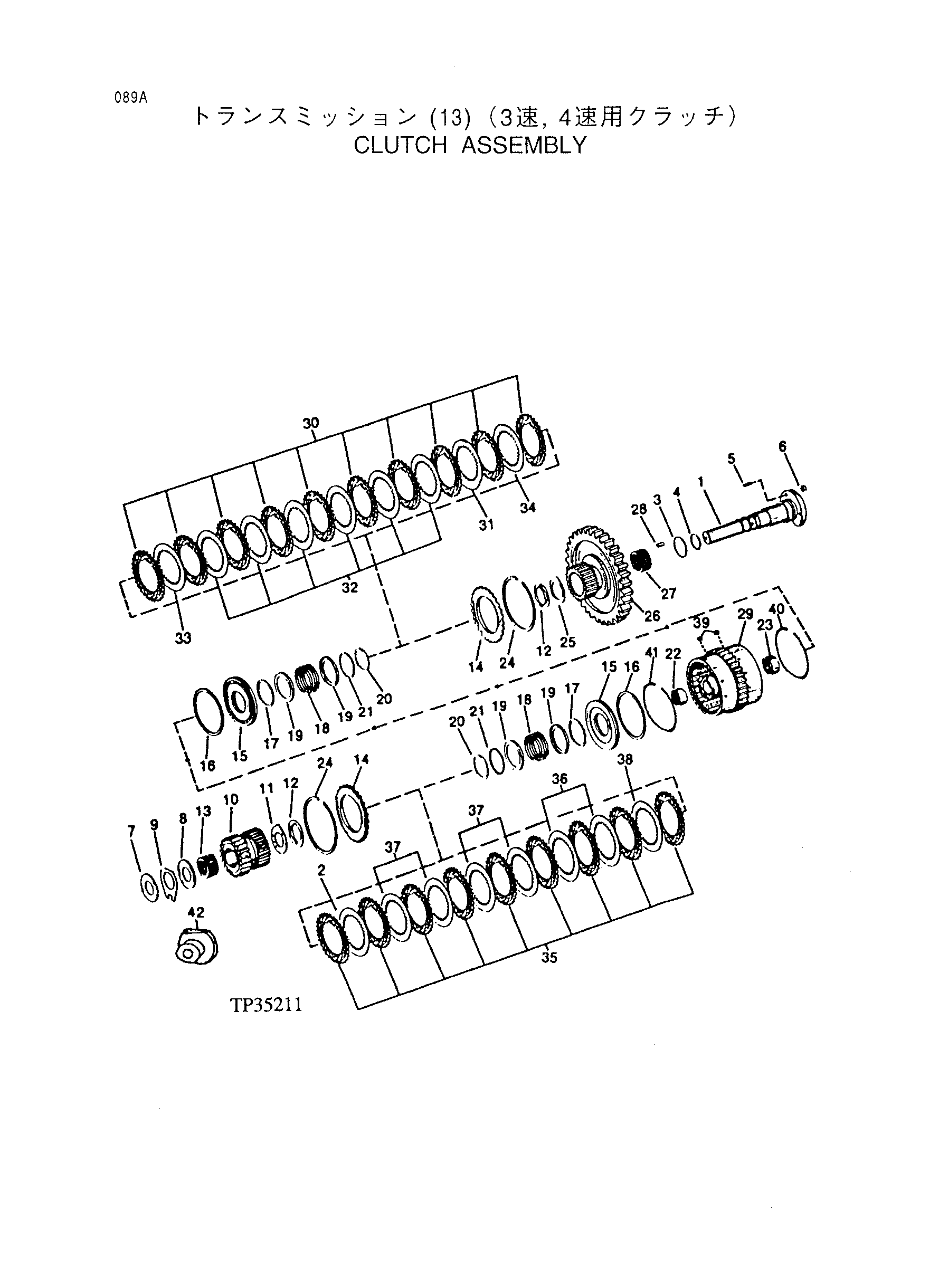

Заводская схема «Муфта узел в сборе» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | T152773 | Мост | 1 |
| *2 | T116586 | Муфта диск | 1 |
| *2 | T116584 | Муфта диск | 1 |
| *2 | T116585 | Муфта диск | 1 |
| *3 | T116867 | Уплотнительное кольцо | 1 |
| *4 | T116497 | Поршень кольцо | 3 |
| *5 | 42M7045 | Шпилька | 2 |
| *6 | 14M7273 | Гайка | 2 |
| *7 | T116664 | Регулировочная шайба | 1 |
| *7 | T116665 | Регулировочная шайба | 1 |
| *7 | T116666 | Регулировочная шайба | 1 |
| *7 | T116667 | Регулировочная шайба | 1 |
| *7 | T116668 | Регулировочная шайба | 1 |
| *7 | T116669 | Регулировочная шайба | 1 |
| *7 | T116670 | Регулировочная шайба | 1 |
| *7 | T116671 | Регулировочная шайба | 1 |
| *7 | T116672 | Регулировочная шайба | 1 |
| *7 | T116673 | Регулировочная шайба | 1 |
| *7 | T116674 | Регулировочная шайба | 1 |
| *7 | T116675 | Регулировочная шайба | 1 |
| *7 | T116676 | Регулировочная шайба | 1 |
| *7 | T116677 | Регулировочная шайба | 1 |
| *8 | T148428 | Упорный шайба | 1 |
| *9 | T144419 | Упорный шайба | 1 |
| 10 | T131692 | Спур шестерня | 1 |
| 11 | T148427 | Упорный шайба | 1 |
| 12 | T148425 | Упорный шайба | 2 |
| 13 | T116500 | Неедле подшипник | 1 |
| 14 | T116582 | Регулировочная шайба | 2 |
| 15 | T151304 | Поршень | 2 |
| 16 | T116494 | Уплотнение | 2 |
| 17 | T144404 | Кольцо | 2 |
| 18 | T116486 | Компрессион пружина | 2 |
| 19 | T116579 | Кольцо | 4 |
| 20 | T116400 | Кольцо | 2 |
| *21 | T116580 | Направляющая | 2 |
| *22 | T116504 | Неедле подшипник | 1 |
| *23 | T116434 | Неедле подшипник | 1 |
| *24 | T116480 | Стопорное кольцо | 2 |
| *25 | T148426 | Упорный шайба | 1 |
| *26 | T131693 | Спур шестерня | 1 |
| *27 | T116916 | Неедле подшипник | 1 |
| *28 | T122833 | Неедле каток | 12 |
| *29 | AT167950 | Диск | 1 |
| *30 | T116387 | Муфта диск | 10 |
| *31 | T116584 | Муфта диск | 1 |
| *32 | T116586 | Муфта диск | 6 |
| *33 | T116585 | Муфта диск | 1 |
| *34 | T116586 | Муфта диск | 1 |
| *34 | T116584 | Муфта диск | 1 |
| *34 | T116585 | Муфта диск | 1 |
| *35 | T116387 | Муфта диск | 9 |
| *36 | T116586 | Муфта диск | 2 |
| *37 | T116584 | Муфта диск | 4 |
| *38 | T116585 | Муфта диск | 1 |
| *39 | T148526 | Клапан | 2 |
| *40 | T147581 | Стопорное кольцо | 1 |
| *40 | T147574 | Стопорное кольцо | 1 |
| *40 | T147575 | Стопорное кольцо | 1 |
| *40 | T147576 | Стопорное кольцо | 1 |
| *40 | T147577 | Стопорное кольцо | 1 |
| *40 | T147578 | Стопорное кольцо | 1 |
| *40 | T147579 | Стопорное кольцо | 1 |
| *40 | T147580 | Стопорное кольцо | 1 |
| *41 | T147581 | Стопорное кольцо | 1 |
| *42 | T154704 | Втулка | 1 |
| *(K2) | AT172164 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
