Ковш и режущий кромка — HITACHI LX120-2 JPN

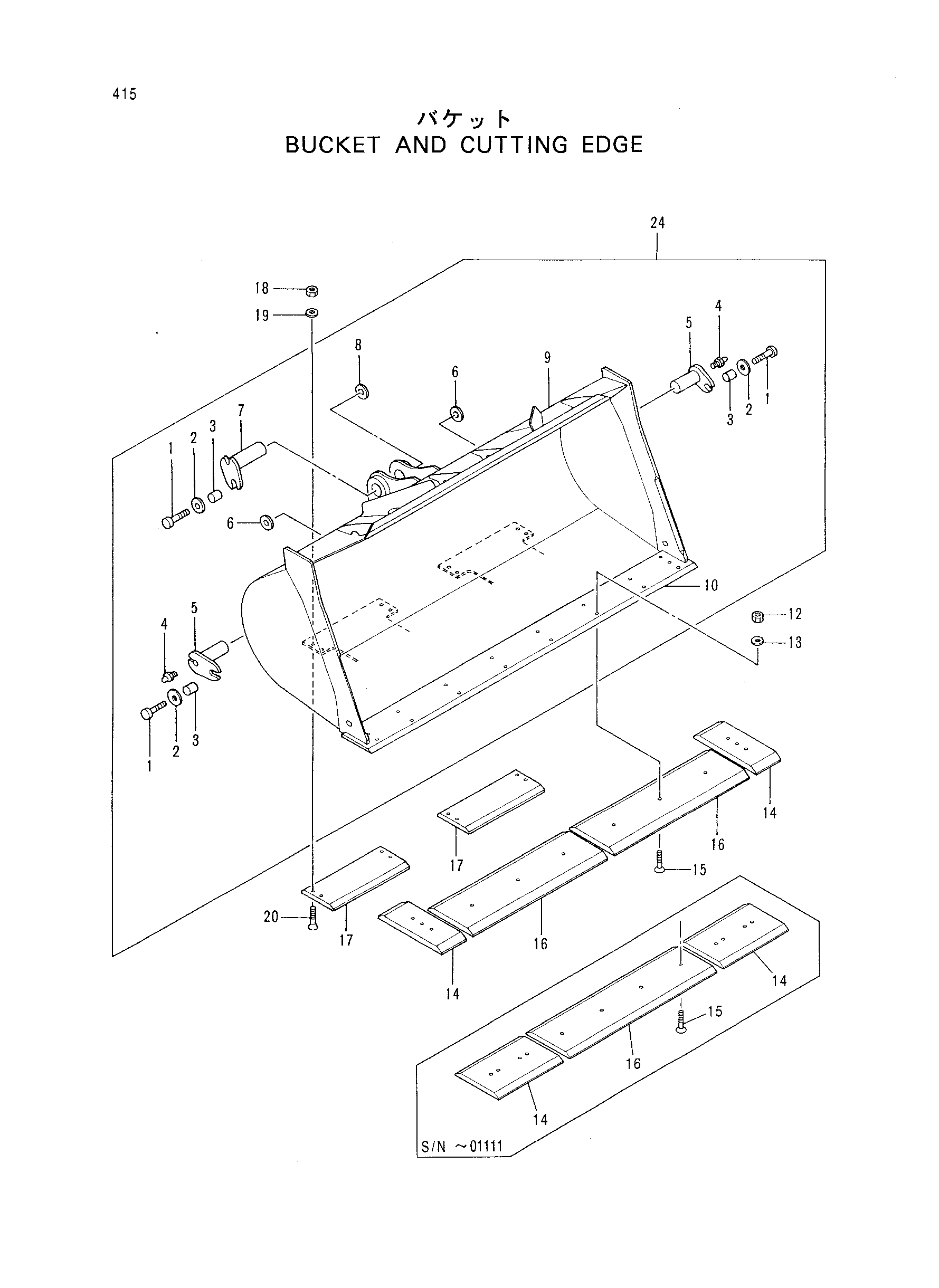

Заводская схема «Ковш и режущий кромка» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7489 | Болт с головкой | 3 |
| 2 | T146246 | Шайба | 3 |
| 3 | 28H3401 | Проставка | 3 |
| *4 | T162396 | Смазка штуцер | 2 |
| *5 | AT103277 | Палец | 2 |
| *6 | T54474 | Шайба | 1 |
| *7 | AT102827 | Палец | 1 |
| *8 | 24H1240 | Шайба | 1 |
| *10 | T142666 замена: T120583 | Куттинг-едге | 1 |
| *10 | T142666 замена: 3059624 | Куттинг-едге | 1 |
| *10 | T142666 замена: 3061111 | Куттинг-едге | 1 |
| *10 | T120583 | Куттинг-едге | 1 |
| 12 | 4184822 | Гайка | 12 |
| 13 | 4018545 | Шайба | 12 |
| *14 | 3071017 | Куттинг-едге | 2 |
| *14 | 3059624 | Куттинг-едге | 2 |
| 15 | 4242404 | Болт плуг | 12 |
| *16 | 3071018 | Куттинг-едге | 1 |
| *16 | 3061111 | Куттинг-едге | 2 |
| 17 | 3071022 | Пластина | 2 |
| *18 | 4184822 | Гайка | 8 |
| *19 | 4018545 | Шайба | 8 |
| *20 | 4184865 | Болт плуг | 8 |
| *24 | AT157130 | Погрузчик ковш | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
