Дефростер — HITACHI LX120-2 JPN

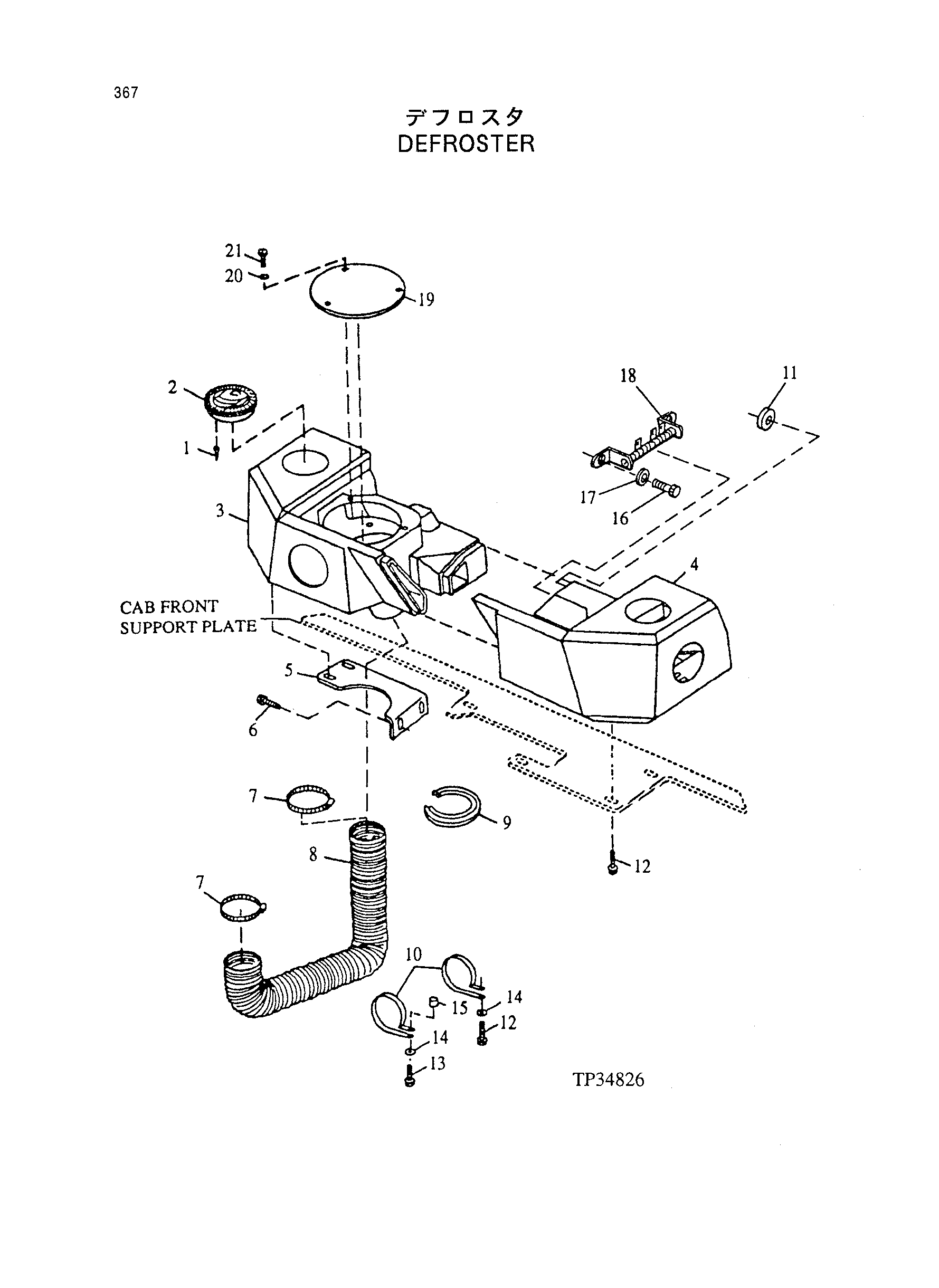

Заводская схема «Дефростер» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | 37M7186 | Винт | 12 |
| *2 | AT151036 | Лоувер | 5 |
| *3 | AT168721 | Воздушный воздуховод | 1 |
| *4 | AT163213 | Воздушный воздуховод | 1 |
| *5 | T137795 | Кронштейн | 1 |
| *6 | 19M7785 | Винт | 2 |
| *7 | AR21999 | Хомут | 2 |
| *8 | T153538 | Шланг | 1 |
| 10 | R35794 | Хомут | 2 |
| 11 | T65643 | Уплотнительная втулка | 1 |
| 12 | 19M7784 | Винт | 7 |
| 13 | 19M7810 | Винт | 1 |
| 14 | 24M7239 | Шайба | 2 |
| 15 | 28H2634 | Втулка | 1 |
| 16 | 37H43 | Винт | 2 |
| 17 | 24M7146 | Шайба | 2 |
| 18 | AT56762 | Резистор | 1 |
| 19 | T152719 | Пластина | 1 |
| 20 | 12H295 | Блокировка шайба | 3 |
| 21 | 21H1300 | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
