Каталог запчастей HITACHI
Блок (воздушный кондитионинг основной) — HITACHI LX120-2 JPN

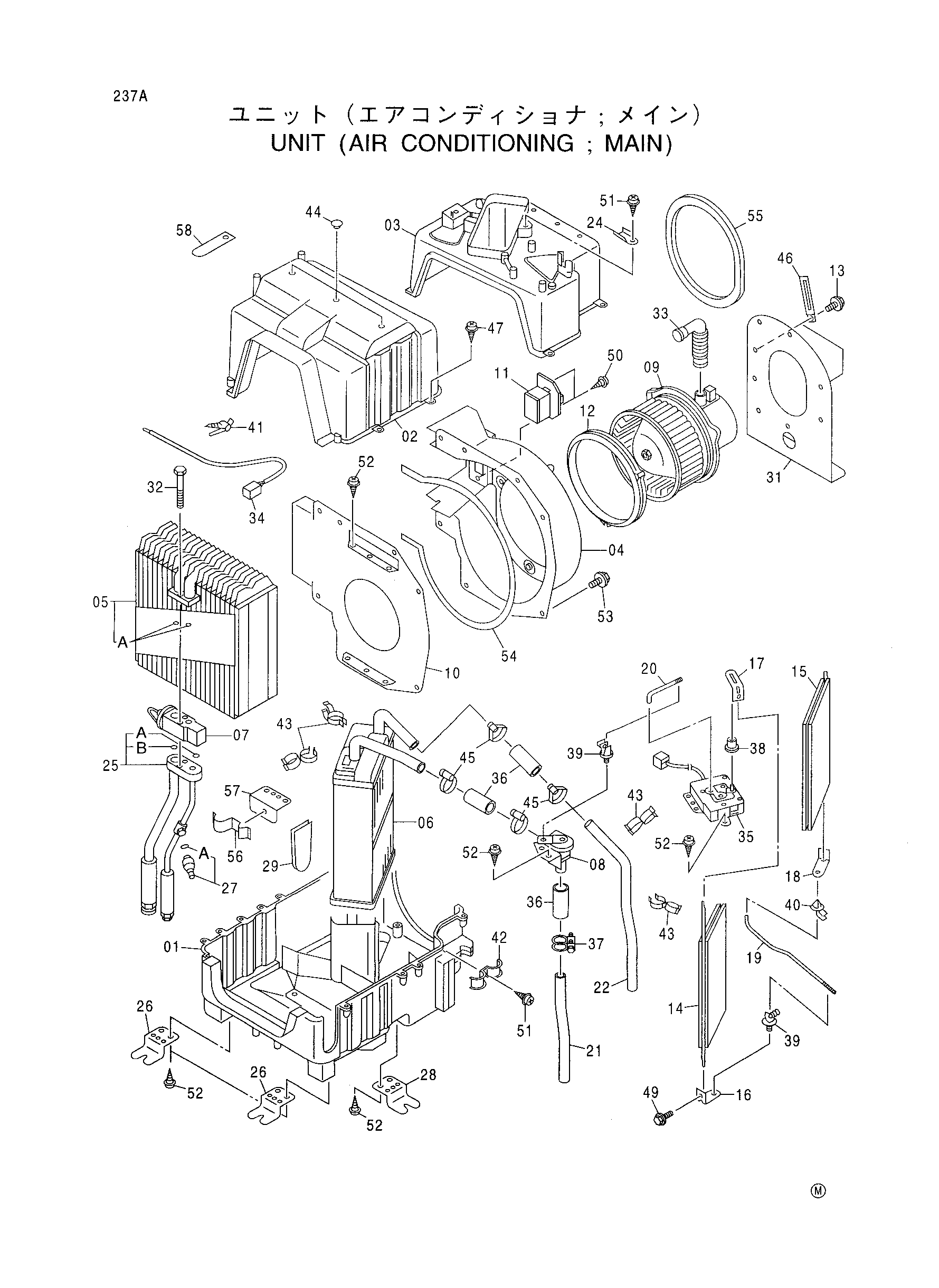

Заводская схема «Блок (воздушный кондитионинг основной)» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * | 4363689 | Блок воздушный кондитионинг | 1 |
| *01 | 4363939 | Корпус блок | 1 |
| *02 | 4358259 | Корпус | 1 |
| *03 | 4358260 | Корпус | 1 |
| *04 | 4363940 | Корпус вентилятор | 1 |
| *05 | 4353903 | Радиатор | 1 |
| *05A | 4350206 | Уплотнительное кольцо | 2 |
| *06 | 4358261 | Радиатор | 1 |
| *07 | 4363715 | Клапан | 1 |
| *08 | 4353904 | Клапан | 1 |
| *09 | 4363941 | Гидромотор | 1 |
| *10 | 4363942 | Фланец | 1 |
| *11 | 4363944 замена: 4368400 | Ресистор вентилятор | 1 |
| *11 | 4368400 | Ресистор вентилятор | 1 |
| *12 | 4363944 | Манжета | 1 |
| *13 | 4364031 | Болт с шайбой | 3 |
| *14 | 4353901 | Дверь | 1 |
| *15 | 4353900 | Дверь | 1 |
| *16 | 4363945 | Рычаг контролл | 1 |
| *17 | 4363946 | Рычаг контролл | 1 |
| *18 | 4363947 | Рычаг контролл | 1 |
| *19 | 4363948 | Вал | 1 |
| *20 | 4363949 | Вал | 1 |
| *21 | 4353902 | Трубка | 1 |
| *22 | 4359195 | Трубка | 1 |
| *24 | 4363950 | Кронштейн | 2 |
| *25 | 4363716 | Трубка | 1 |
| *25A | 4350187 | Уплотнительное кольцо | 1 |
| *25B | 4350206 | Уплотнительное кольцо | 1 |
| *26 | 4363951 | Кронштейн | 3 |
| *27 | 4363717 | Датчик давления | 1 |
| *27A | 4363718 | Уплотнительное кольцо | 1 |
| *28 | 4363952 | Кронштейн | 1 |
| *29 | 4363965 | Резиновая втулка | 1 |
| *31 | 4363953 | Кронштейн | 1 |
| *32 | M340650 | Болт с внутренним шестигранником | 2 |
| *33 | 4363954 | Трубка | 1 |
| *34 | 4359190 | Термостат | 1 |
| *35 | 4359196 | Гидромотор | 1 |
| *36 | 4358252 | Разъём | 3 |
| *37 | 4235897 | Хомут | 1 |
| *38 | 4363955 | Втулка | 1 |
| *39 | 4362310 | Хомут | 2 |
| *40 | 4363956 | Втулка | 1 |
| *41 | 4363957 | Хомут | 1 |
| *42 | 4363958 | Хомут | 1 |
| *43 | 4363959 | Хомут | 4 |
| *44 | 4363960 | Хомут | 3 |
| *45 | 4359194 | Хомут | 4 |
| *46 | 4363961 | Хомут | 2 |
| *49 | J460308 | Винт с шайбой | 3 |
| *54 | 4363966 | Манжета | 1 |
| *55 | 4363967 | Манжета | 1 |
| *56 | 4363719 | Хомут трубки | 1 |
| *57 | 4363720 | Кронштейн | 1 |
| *58 | 4363961 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
