Погрузчик гидрораспределитель TO гидроцилиндр ковша хйдрауликс — HITACHI LX120-2 JPN

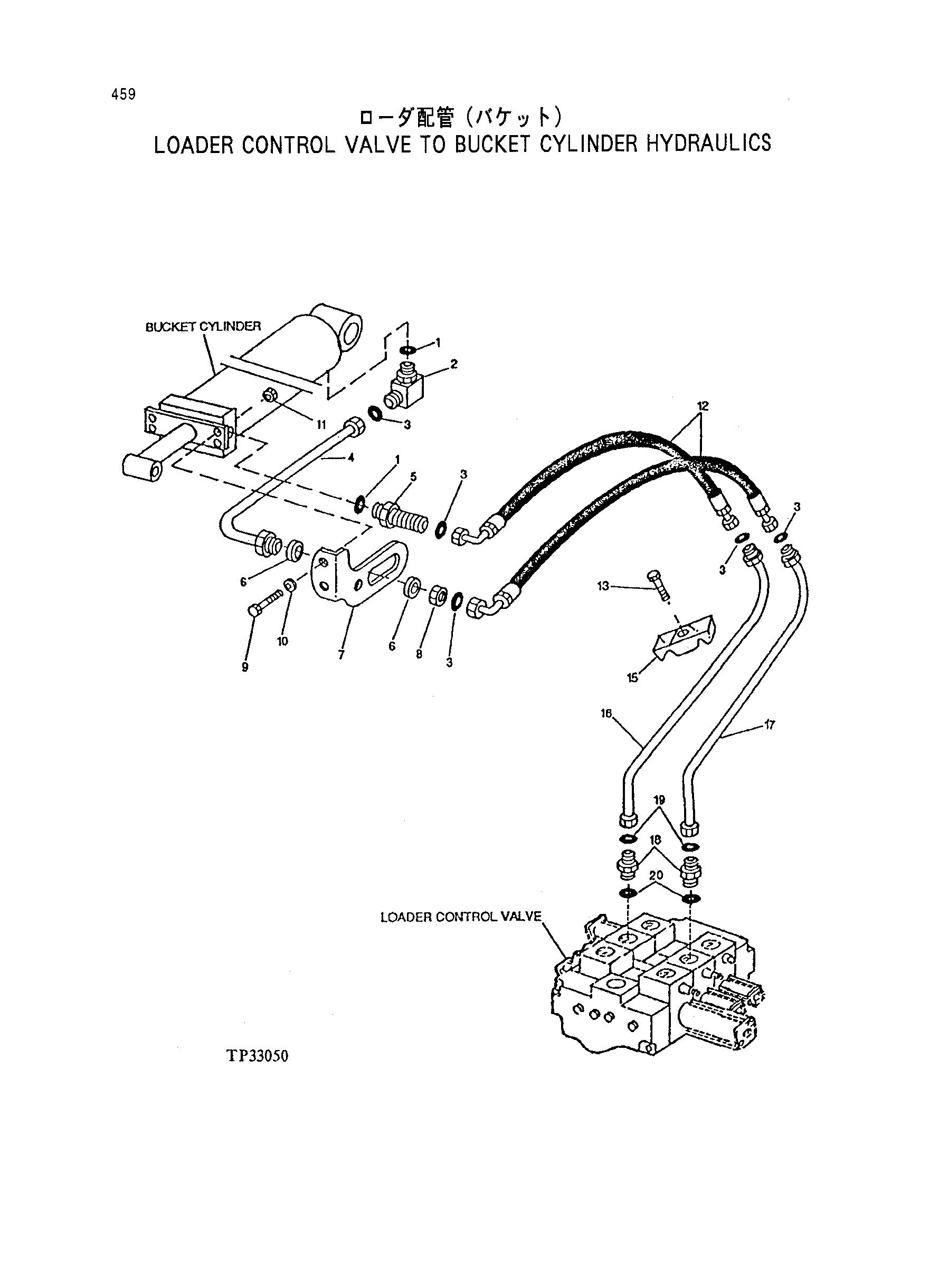

Заводская схема «Погрузчик гидрораспределитель TO гидроцилиндр ковша хйдрауликс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | R29936 | Уплотнительное кольцо | 1 |
| *1 | U13639 | Уплотнительное кольцо | 1 |
| *2 | 38H1008 | Угловой штуцер штуцер | 1 |
| *3 | T78612 | Уплотнительное кольцо | 5 |
| *4 | AT151177 | Масляный линия | 1 |
| *5 | 38H1196 | Адаптер | 1 |
| *6 | 24H1576 | Шайба | 2 |
| *7 | T140898 | Кронштейн | 1 |
| *8 | T78714 | Гайка | 1 |
| *9 | 19M7938 | Болт с головкой | 2 |
| 10 | 24M7239 | Шайба | 2 |
| 11 | 14M7274 | Гайка | 2 |
| *12 | AT103090 | Гидравлический шланг | 2 |
| 13 | 19M7935 | Болт с головкой | 1 |
| 15 | T123721 | Хомут | 1 |
| *16 | AT150739 | Масляный линия | 1 |
| *17 | AT150740 | Линия | 1 |
| 18 | 38H1196 | Адаптер | 2 |
| 19 | T76938 | Уплотнительное кольцо | 2 |
| 20 | R29936 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
