Третий функтион дистанционный хйдрауликс — HITACHI LX120-2 JPN

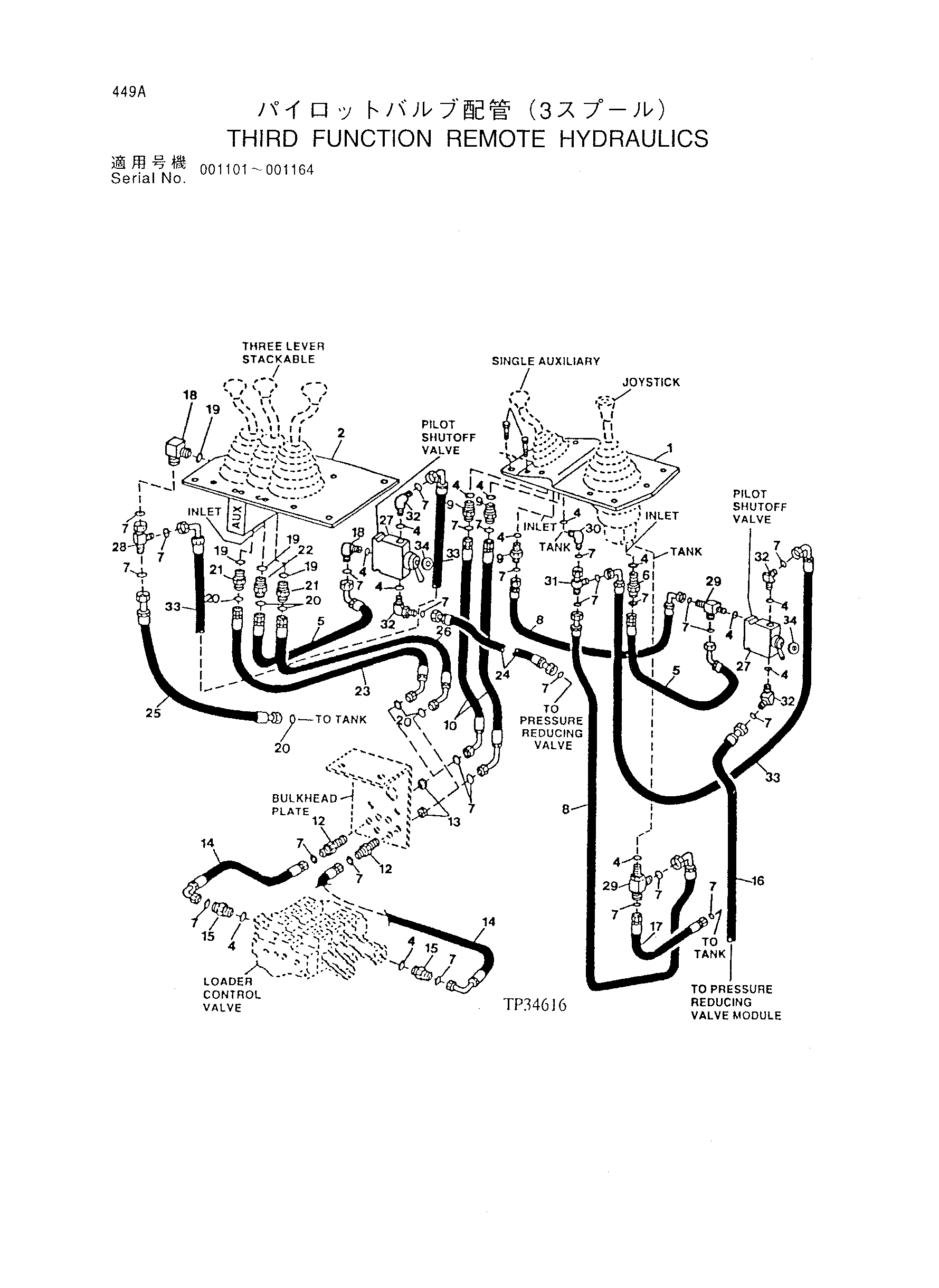

Заводская схема «Третий функтион дистанционный хйдрауликс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | AT162902 | Пластина | 1 |
| *2 | T147862 | Пластина | 1 |
| *3 | 21M7285 | Винт | 12 |
| *3 | 24M7054 | Шайба | 12 |
| *3 | 21M7285 | Винт | 16 |
| *3 | 24M7054 | Шайба | 16 |
| *4 | R26448 | Уплотнительное кольцо | 8 |
| *5 | AT162943 | Шланг | 1 |
| *6 | 38H1212 | Адаптер | 1 |
| *7 | T77613 | Уплотнительное кольцо | 16 |
| *8 | AT103379 | Гидравлический шланг | 2 |
| *9 | 38H1160 | Адаптер | 2 |
| 10 | AT103378 | Гидравлический шланг | 2 |
| 11 | 38H1023 | TEE штуцер | 2 |
| 12 | 38H1285 | Унион штуцер | 2 |
| 13 | T81029 | Гайка | 2 |
| 14 | AT102553 | Гидравлический шланг | 2 |
| *15 | 38H1160 | Адаптер | 2 |
| *16 | AT102429 | Гидравлический шланг | 1 |
| *17 | AT102430 | Гидравлический шланг | 1 |
| *18 | 38H1004 | Угловой штуцер штуцер | 2 |
| *19 | R26448 | Уплотнительное кольцо | 4 |
| *20 | T77613 | Уплотнительное кольцо | 8 |
| *21 | 38H1160 | Адаптер | 2 |
| *22 | 38H1212 | Адаптер | 1 |
| *23 | AT102413 | Гидравлический шланг | 1 |
| *24 | AT102429 | Гидравлический шланг | 1 |
| *25 | AT102430 | Гидравлический шланг | 1 |
| *26 | AT103378 | Гидравлический шланг | 1 |
| *27 | AT147041 замена: AT177965 | Клапан | 1 |
| *27 | AT147041 замена: T160358 | Клапан | 1 |
| *28 | 38H1030 | TEE штуцер | 1 |
| *29 | 38H1023 | TEE штуцер | 2 |
| *30 | 38H1004 | Угловой штуцер штуцер | 1 |
| *31 | 38H1030 | TEE штуцер | 1 |
| *32 | 38H1045 | Угловой штуцер штуцер | 2 |
| *33 | AT162945 | Шланг | 1 |
| *34 | T152589 | Уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
