Геарсхифт система — HITACHI LX120-2 JPN

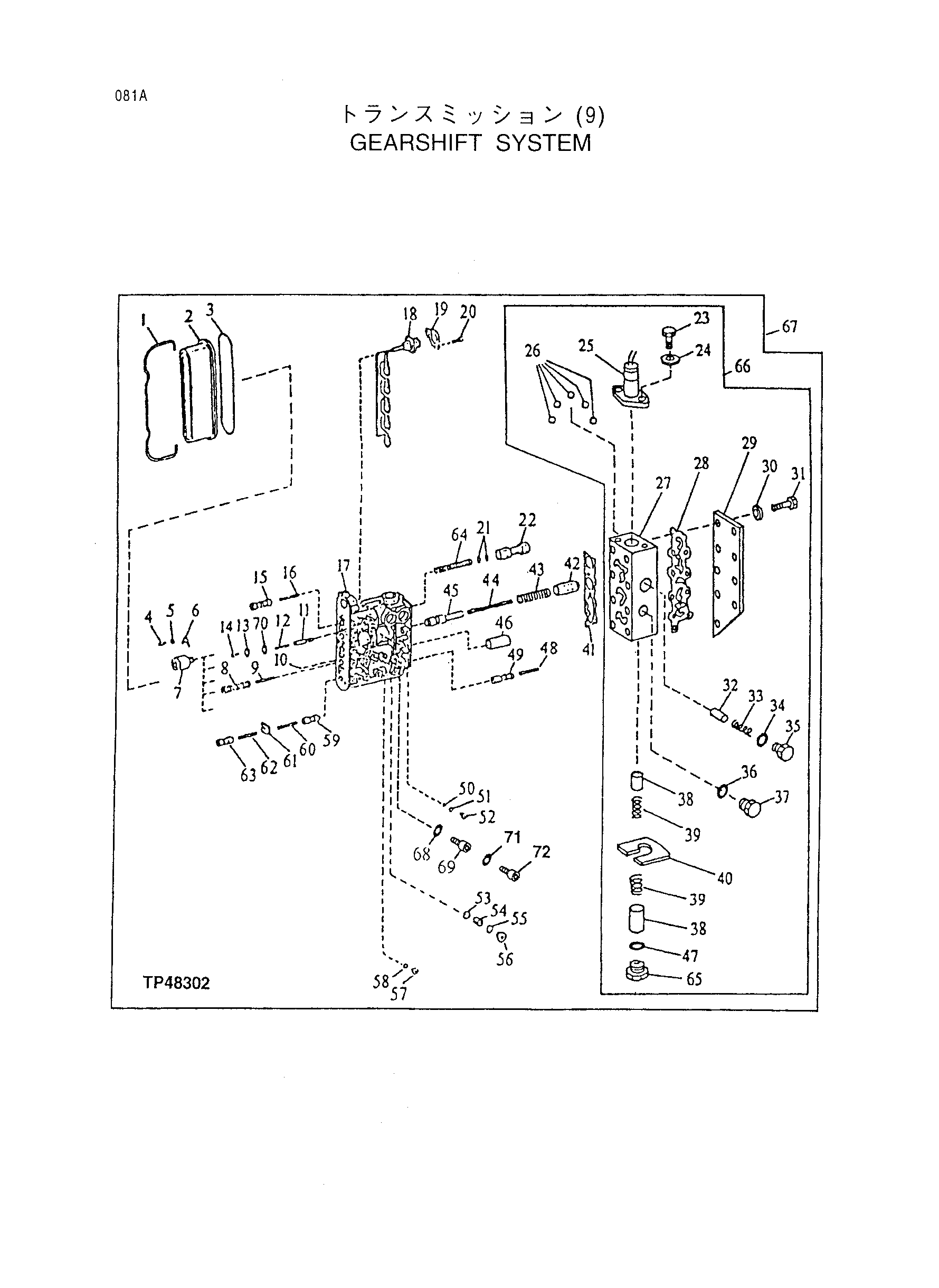

Заводская схема «Геарсхифт система» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T144492 | Хомут | 1 |
| 2 | T147190 | Крышка | 1 |
| 3 | T147189 | Уплотнительное кольцо | 1 |
| 4 | 19M7600 | Винт | 5 |
| 5 | T144487 | Шайба | 5 |
| 6 | T144486 | Пластина | 5 |
| 7 | AT167521 | Электромагнитный клапан | 5 |
| 8 | T144479 | Поршень | 1 |
| 9 | T144475 | Компрессион пружина | 1 |
| 10 | T144485 | Шарик | 10 |
| 11 | T144481 | Клапан | 1 |
| 11 | T159235 | Клапан | 1 |
| 12 | T144482 | Компрессион пружина | 1 |
| 13 | T159237 | Пластина | 1 |
| 14 | 19M7600 | Винт | 2 |
| 15 | T144480 | Поршень | 1 |
| 16 | T144475 | Компрессион пружина | 1 |
| 17 | T153764 | Корпус | 1 |
| 18 | AT159227 | Жгут проводов | 1 |
| 19 | T144489 | Пластина | 1 |
| 20 | 19M7768 | Винт | 2 |
| 21 | 24M7388 | Регулировочная шайба | 2 |
| 22 | T148222 | Поршень | 1 |
| 23 | 19M6415 | Винт | 2 |
| 24 | T129620 | Пружинная шайба | 2 |
| 25 | AT169471 | Соленоид | 1 |
| 26 | T144485 | Шарик | 3 |
| 26 | T153014 | Шарик | 1 |
| 26 | T153017 | Шарик | 1 |
| 27 | T153012 | Клапан | 1 |
| 28 | T153013 | Прокладка | 1 |
| 29 | T153011 | Крышка | 1 |
| 30 | 24M7267 | Шайба | 9 |
| 31 | 19M8572 | Винт | 9 |
| 32 | T153015 | Поршень | 1 |
| 33 | T153016 | Пружина | 1 |
| 34 | T144511 | Уплотнительное кольцо | 1 |
| 35 | 15M6550 | Штуцер | 1 |
| 36 | T116416 | Уплотнительное кольцо | 1 |
| 37 | R53869 | Дренажный пробка | 1 |
| 38 | T144476 | Поршень | 2 |
| 39 | T144475 | Компрессион пружина | 2 |
| 40 | T144474 | Пластина | 1 |
| 41 | T153010 | Прокладка | 1 |
| 42 | T148276 | Поршень | 1 |
| 43 | T148061 | Компрессион пружина | 1 |
| 44 | T148060 | Компрессион пружина | 1 |
| 45 | T153008 | Поршень | 1 |
| 46 | T153009 | Пробка | 1 |
| 47 | 51M4276 | Кольцо | 1 |
| 48 | T144475 | Компрессион пружина | 1 |
| 49 | T144477 | Поршень | 1 |
| 50 | T144467 | Уплотнительное кольцо | 1 |
| 51 | T116416 | Уплотнительное кольцо | 1 |
| 52 | T144464 | Дроссель | 1 |
| 52 | T144465 | Дроссель | 1 |
| 52 | T144466 | Дроссель | 1 |
| 52 | T148247 | Дроссель | 1 |
| 52 | T148248 | Дроссель | 1 |
| 52 | T148249 | Дроссель | 1 |
| 52 | T150898 | Дроссель | 1 |
| 52 | T159648 | Дроссель | 1 |
| 53 | T144493 | Шарик | 2 |
| 54 | T144494 | Компрессион пружина | 2 |
| 55 | R104558 | Уплотнительное кольцо | 2 |
| 56 | 15M7025 | Дренажный пробка | 2 |
| 57 | R53869 | Дренажный пробка | 8 |
| *58 | T116416 | Уплотнительное кольцо | 8 |
| *59 | T144476 | Поршень | 1 |
| *60 | T144475 | Компрессион пружина | 1 |
| *61 | T144474 | Пластина | 1 |
| *62 | T144475 | Компрессион пружина | 1 |
| *63 | T144476 | Поршень | 1 |
| *64 | T144461 | Компрессион пружина | 1 |
| *65 | 15M7045 | Дренажный пробка | 1 |
| *66 | AT169469 | Клапан | 1 |
| *67 | AT163415 | Клапан стакк | 1 |
| *68 | R104558 | Уплотнительное кольцо | 1 |
| *69 | T153765 | Переходник | 1 |
| *70 | T159239 | Уплотнительное кольцо | 1 |
| *71 | T116416 | Уплотнительное кольцо | 1 |
| 72 | R53869 | Дренажный пробка | 1 |
| (K1) | AT172165 | Прокладка комплект | 1 |
| (K2) | AT172164 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
