Блаккоут лигхтс — HITACHI LX120-2 JPN

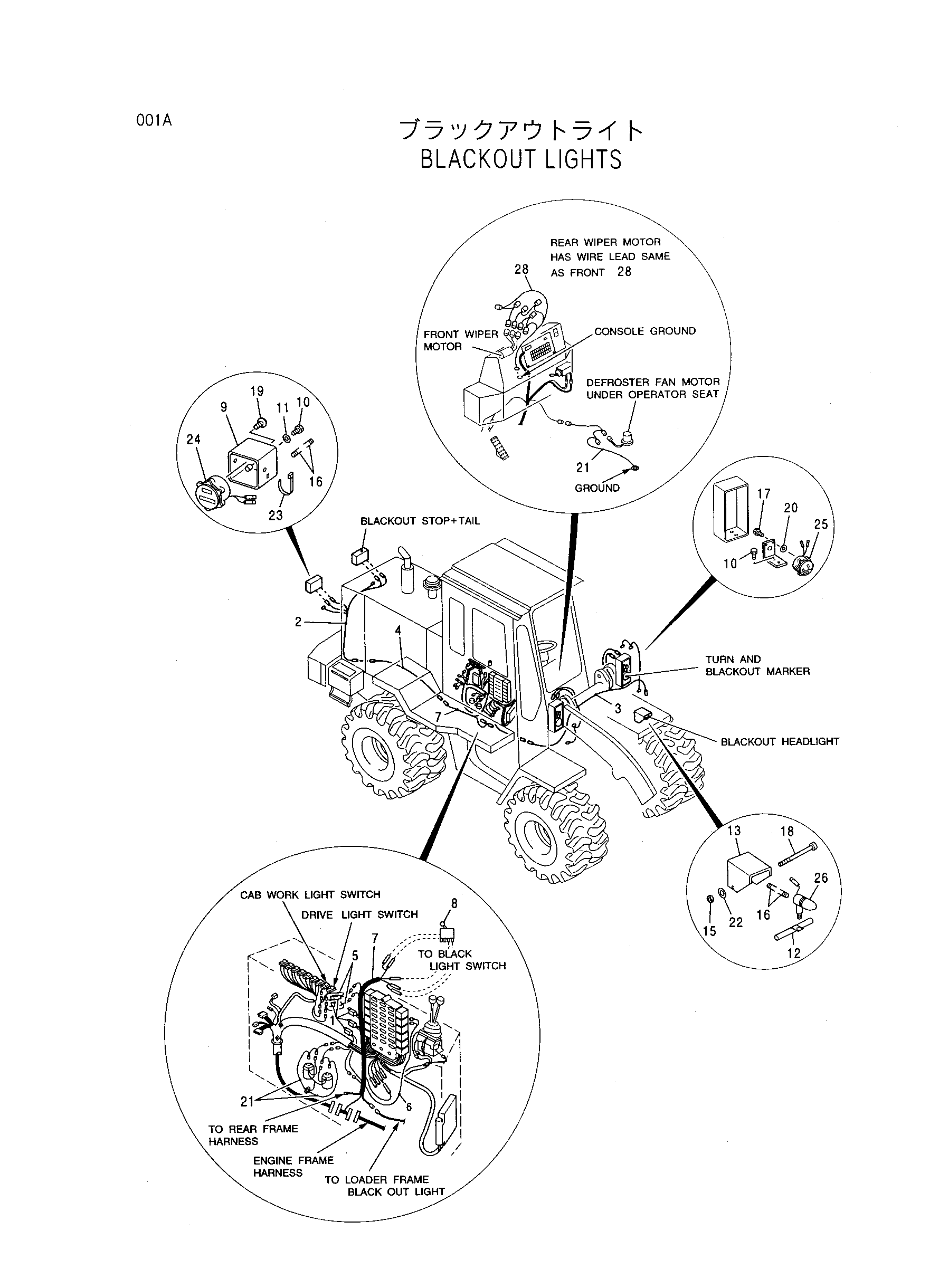

Заводская схема «Блаккоут лигхтс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT75769 | Реле | 5 |
| 2 | DP29655 | Жгут проводов, задний решётка | 1 |
| 3 | DP29656 | Жгут проводов, погрузчик рама | 1 |
| 4 | DP29657 | Жгут проводов, двигатель рама | 1 |
| 5 | DP29658 | Жгут проводов, реле | 2 |
| 6 | DP29659 | Жгут проводов, реле | 1 |
| 7 | DP29661 | Жгут проводов, нагрузка центральный | 1 |
| 8 | AU43948 | Выключатель | 1 |
| 9 | AT140764 | Кронштейн, блаккоут | 2 |
| 10 | 19M7402 | Винт | 8 |
| 11 | 24H1843 | Шайба, плоский | 8 |
| 12 | AT140766 | Крепление | 1 |
| 13 | AT140770 | Кронштейн | 1 |
| 14 | T132583 | Кронштейн | 2 |
| 15 | 14M7168 | Гайка, локкинг | 1 |
| 16 | T63054 | Конволутед кондуит | 2 |
| 17 | 19H1936 | Винт | 4 |
| 18 | 19M7905 | Винт, M12-1.75 X 200 | 1 |
| 19 | 21H1334 | Винт, поддон головка | 4 |
| 20 | 24H1308 | Шайба, плоский | 4 |
| 21 | DP29660 | Леад с капакитор | 3 |
| 22 | 24M7240 | Шайба, плоский харденед | 1 |
| 23 | R44302 | Лента, TIE | 10 |
| 24 | MS51330-1 | Фонарь | 2 |
| 25 | MS52126-1 | Фонарь, блаккоут | 2 |
| 26 | MS51318-1 | Фонарь, блаккоут головка | 1 |
| 27 | DP29699 | Леад с капакитор | 1 |
| 28 | DP29700 | Леад с капакитор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
