Преобразователь корпус и привод — HITACHI LX120-2 JPN

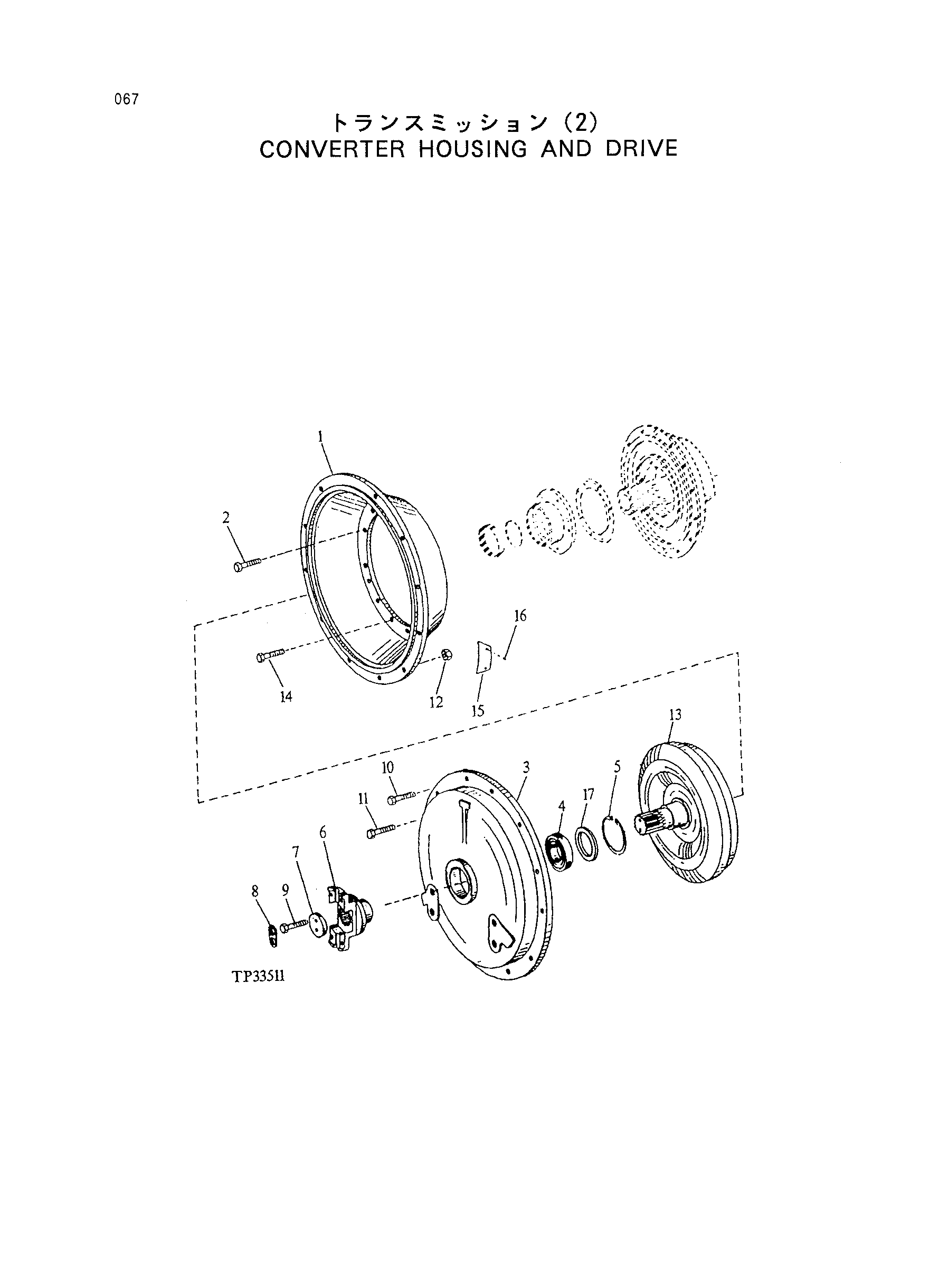

Заводская схема «Преобразователь корпус и привод» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T122834 | Корпус | 1 |
| 2 | 19M7550 | Болт с головкой | 12 |
| 3 | T116999 | Крышка | 1 |
| 3 | T159790 | Крышка | 1 |
| *4 | AT179124 | Шарик подшипник | 1 |
| *5 | 40M7060 | Стопорное кольцо | 1 |
| *6 | T116614 | Фланец | 1 |
| *7 | T116516 | Шайба | 1 |
| *8 | T116613 | Шайба | 1 |
| *9 | 19M8397 | Болт с головкой | 2 |
| 10 | 19M7180 | Болт с головкой | 11 |
| 11 | 19M7179 | Болт с головкой | 1 |
| 12 | 14M7274 | Гайка | 12 |
| *13 | AT117377 | Преобразователь | 1 |
| 14 | 19M7658 | Болт с головкой | 2 |
| 15 | T117001 | Крышка | 1 |
| 16 | 25M7016 | Гроове палец | 2 |
| 17 | T116938 | Регулировочная шайба | 1 |
| *17 | T116939 | Регулировочная шайба | 1 |
| *17 | T123090 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
