Компрессор кронштейн, шкив и в-белт — HITACHI LX120-2 JPN

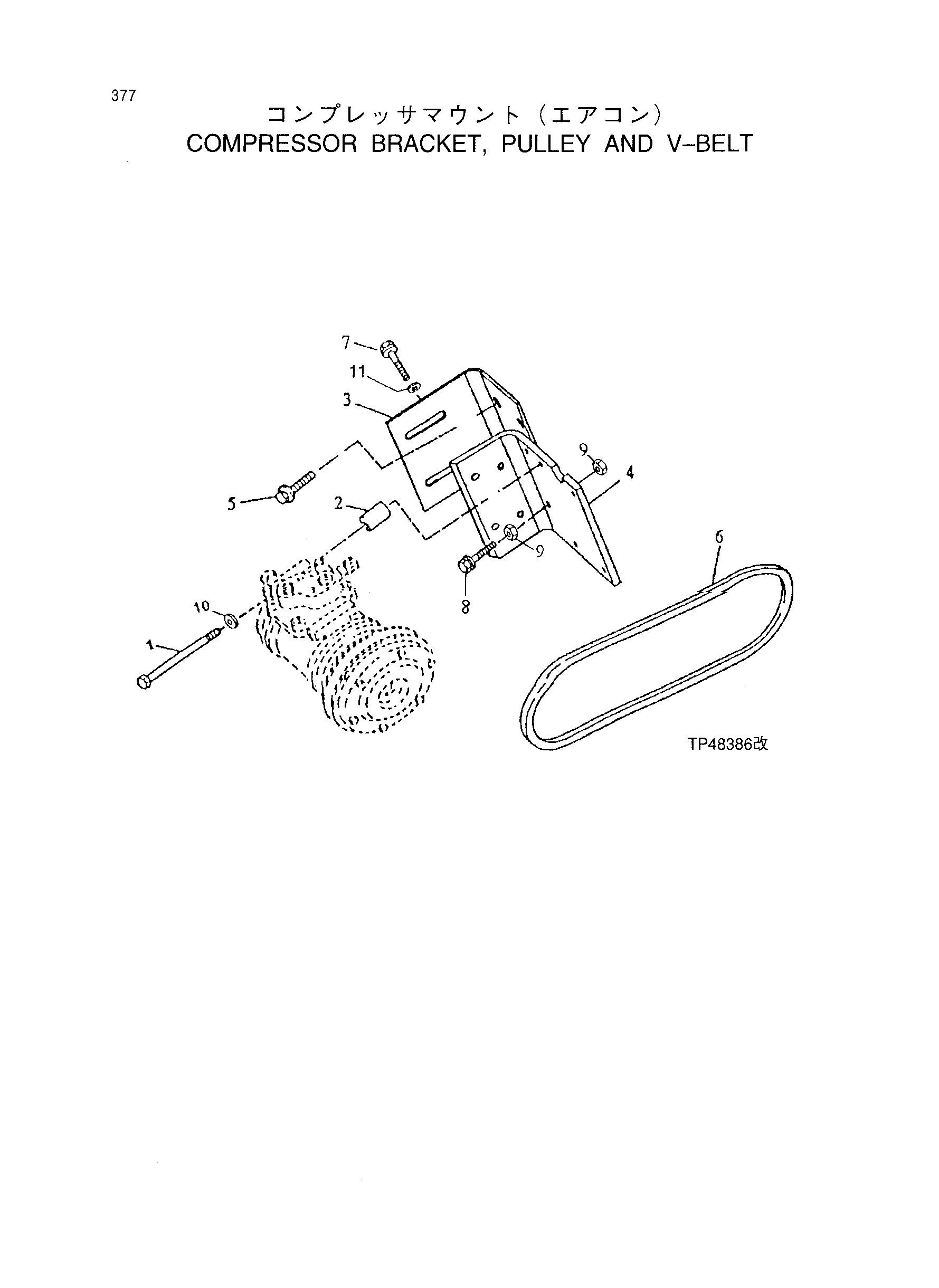

Заводская схема «Компрессор кронштейн, шкив и в-белт» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | 19M7997 | Болт с головкой | 4 |
| *2 | 4345873 | Проставка | 4 |
| *3 | 3078846 | Кронштейн | 1 |
| *4 | 3078610 | Кронштейн | 1 |
| *5 | 19M7785 | Винт | 4 |
| *6 | 4311757 | Ремень V | 1 |
| *7 | J021235 замена: 19M7789 | Болт с шайбой | 4 |
| *7 | 19M7789 | Винт | 4 |
| *8 | 19M8469 | Болт с головкой | 2 |
| *9 | 14M7296 | Фланец гайка | 4 |
| 10 | 24M7238 | Шайба | 4 |
| *11 | 449490 замена: 24M7226 | Шайба | 4 |
| *11 | 24M7226 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
