Гидроцилиндр стрелы — HITACHI LX120-2 JPN

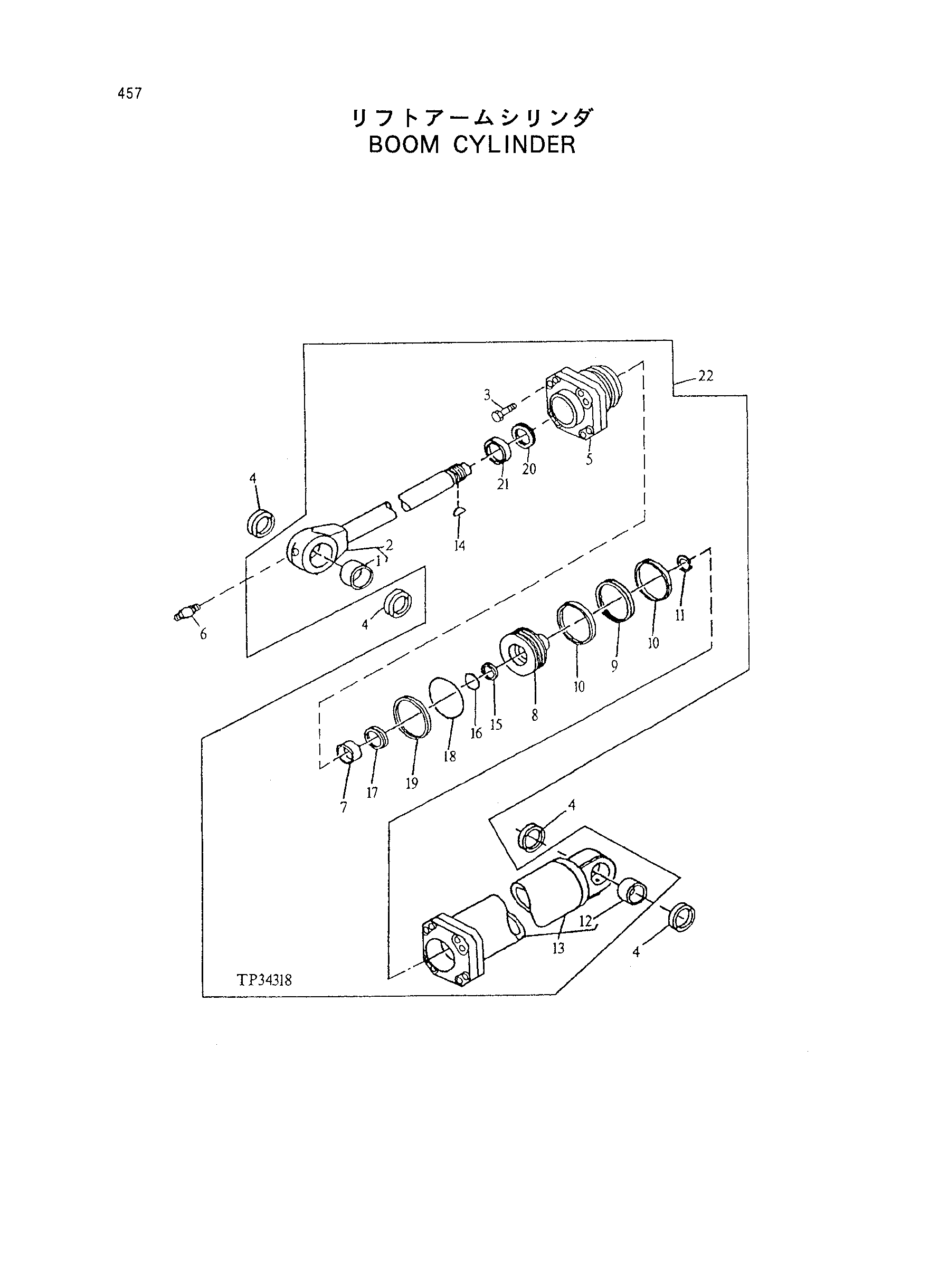

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | R85184 | Втулка | 1 |
| *2 | AH139475 | Шток | 1 |
| *3 | 19M8656 | Винт | 8 |
| *4 | T102206 | Уплотнение | 8 |
| *5 | H145438 | Хйдр. гидроцилиндр шток гуид | 1 |
| *6 | T162396 | Смазка штуцер | 2 |
| *7 | R83213 | Веар кольцо | 1 |
| *8 | R93777 | Поршень | 1 |
| *9 | RE25102 | Уплотнение | 1 |
| 10 | R85192 | Веар кольцо | 2 |
| 11 | R90646 | Стопорное кольцо | 1 |
| 12 | R85184 | Втулка | 1 |
| 13 | AH139465 | Гидравлический гидроцилиндр барр | 1 |
| 14 | R83215 | Вал шпонка | 1 |
| 15 | R86290 | Бакк-уп кольцо | 2 |
| 16 | R26282 | Уплотнительное кольцо | 1 |
| 17 | RE22776 | Уплотнение | 1 |
| 18 | T38485 | Уплотнительное кольцо | 1 |
| 19 | R78818 | Бакк-уп кольцо | 1 |
| 20 | RE30121 | Уплотнение | 1 |
| 21 | RE22777 | Уплотнение | 1 |
| 22 | AH139263 | Гидравлический гидроцилиндр | 2 |
| *(BK) | AH137209 | Боре репаир комплект | 1 |
| *(RK) | RE25151 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
