Рыхлитель хйдрауликс — HITACHI LX120-2 JPN

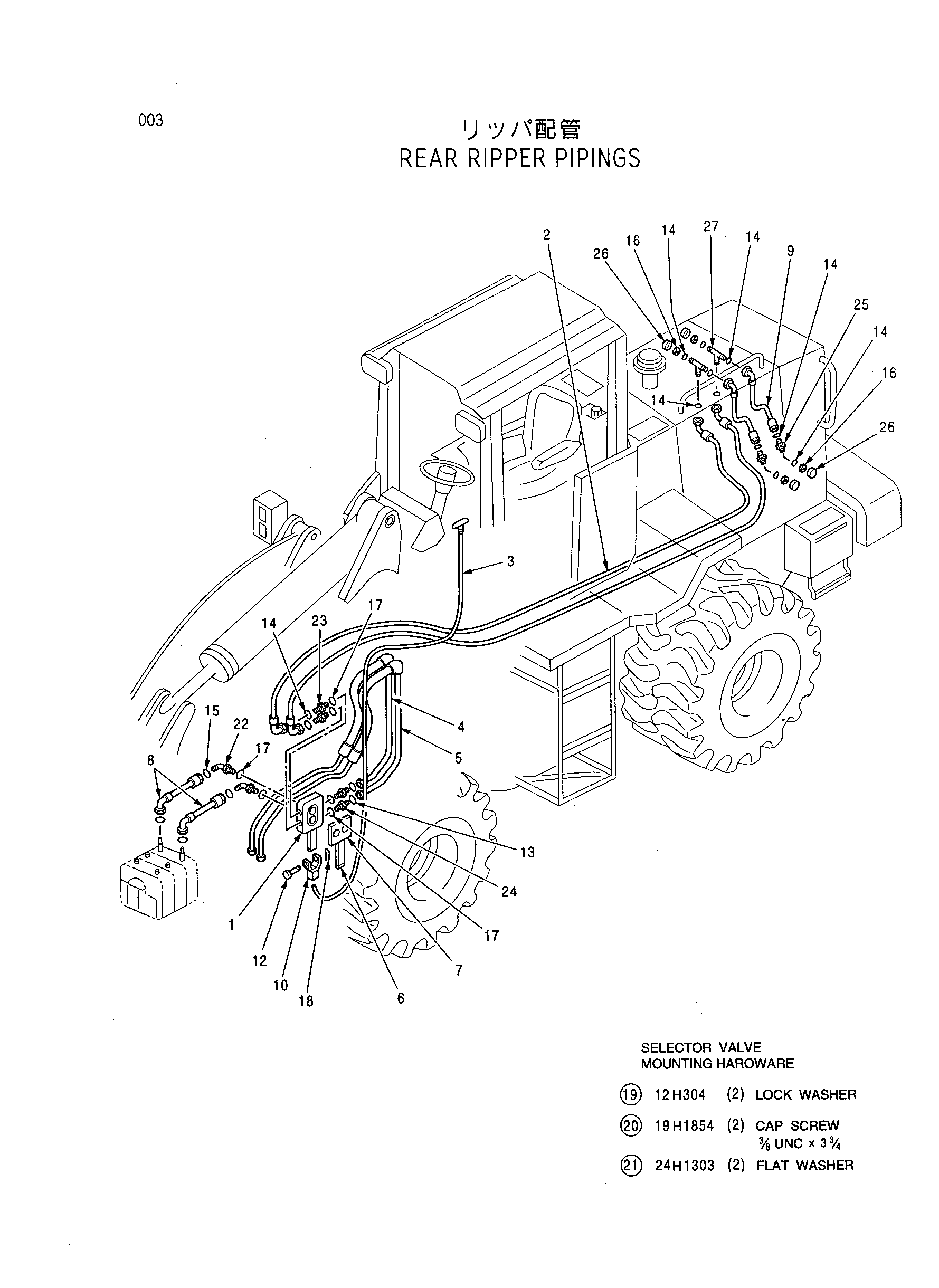

Заводская схема «Рыхлитель хйдрауликс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT73037 | Клапан, селектор | 1 |
| 2 | AT166155 | Шланг, гидравлический | 1 |
| 3 | AT168685 | Трос | 1 |
| 4 | DP29610 | Линия, гидравлический | 1 |
| 5 | DP29611 | Линия, гидравлический | 1 |
| 6 | DP29633 | Кронштейн | 1 |
| 7 | DP29634 | Пластина | 1 |
| 8 | DP29635 | Шланг, гидравлический | 2 |
| 9 | DP29804 | Шланг, гидравлический | 2 |
| 10 | P43922 | Вилка | 1 |
| 11 | R38454 | Уплотнительная втулка | 1 |
| 12 | T48111 | Палец, хеадед | 1 |
| 13 | T76938 | Уплотнительное кольцо | 2 |
| 14 | T77857 | Уплотнительное кольцо | 12 |
| 15 | T77858 | Уплотнительное кольцо | 2 |
| 16 | T78716 | Гайка | 4 |
| 17 | U12547 | Уплотнительное кольцо | 6 |
| 18 | 11H206 | Палец, коттер | 1 |
| 19 | 12H304 | Шайба, блокировка | 2 |
| 20 | 19H1854 | Винт, колпачок | 2 |
| 21 | 24H1303 | Шайба, плоский | 2 |
| 22 | 38H1048 | Штуцер, 45' | 2 |
| 23 | 38H1175 | Штуцер | 2 |
| 24 | 38H1179 | Штуцер | 2 |
| 25 | 38H1275 | Штуцер | 2 |
| 26 | 38H1416 | Колпачок | 4 |
| 27 | 38H1505 | TEE, булкхеад RUN | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
