Радиатор, вентилятор схроуд и защита — HITACHI LX120-2 JPN

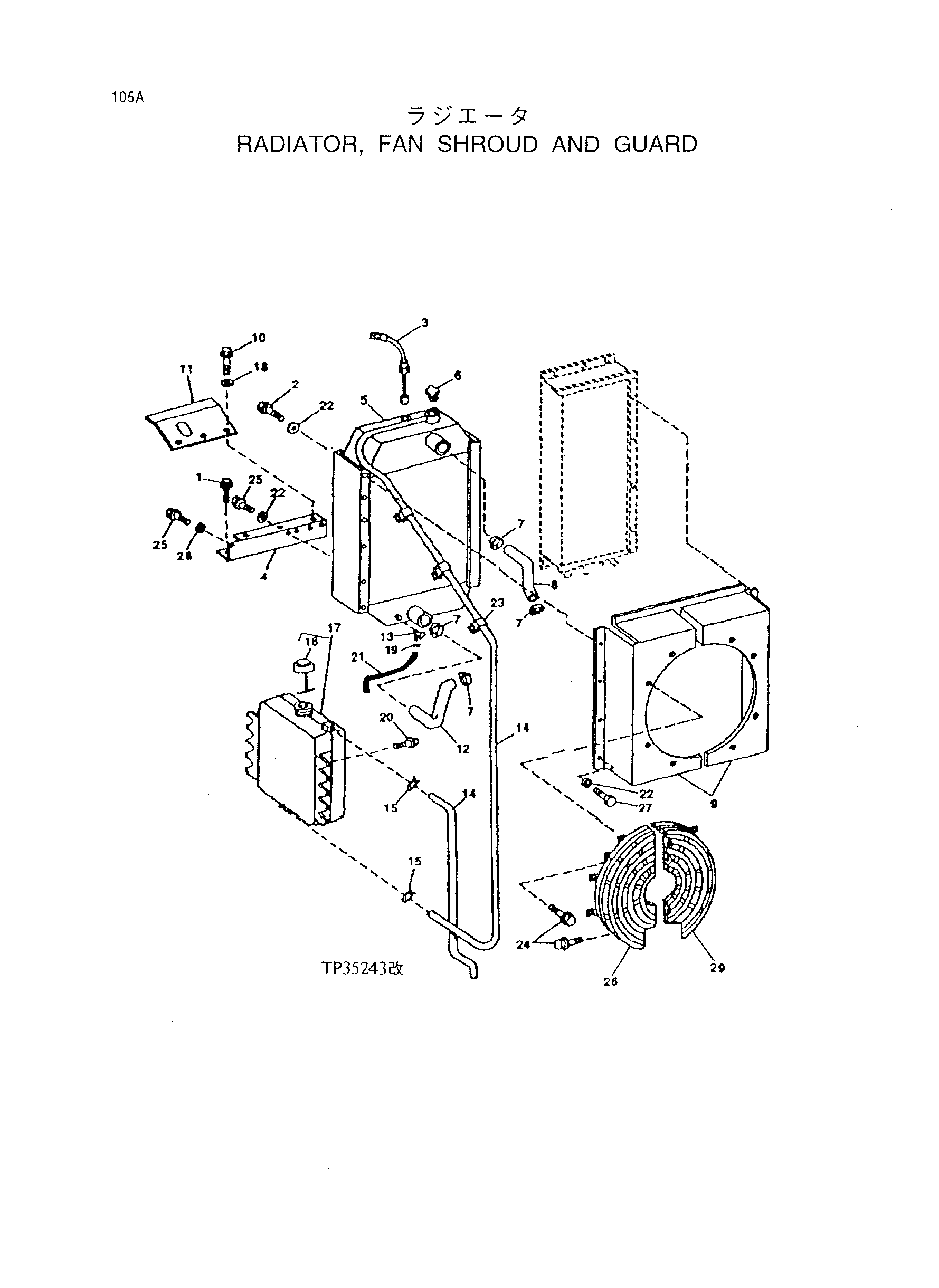

Заводская схема «Радиатор, вентилятор схроуд и защита» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | 19M7786 | Винт | 2 |
| *2 | 19M7784 | Винт | 6 |
| *3 | AT164815 | Датчик | 1 |
| *3 | AT169418 | Датчик | 1 |
| *4 | AT160362 | Угол | 1 |
| *5 | AT165194 | Радиатор | 1 |
| *5 | AT165194 замена: AT169418 | Радиатор | 1 |
| *5 | AT165194 замена: AT177412 | Радиатор | 1 |
| *5 | AT165194 замена: AT173610 | Радиатор | 1 |
| *5 | AT163222 | Радиатор | 1 |
| *5 | AT163222 замена: AT169418 | Радиатор | 1 |
| *5 | AT163222 замена: AT177412 | Радиатор | 1 |
| *5 | AT163222 замена: AT173610 | Радиатор | 1 |
| *5 | AT177412 | Радиатор | 1 |
| *6 | AT165587 | Заливная горловина колпачок | 1 |
| *6 | AT173610 | Заливная горловина колпачок | 1 |
| *7 | AR21999 | Хомут | 1 |
| *7 | AR40418 | Хомут | 2 |
| *7 | AR21999 | Хомут | 1 |
| *8 | T147784 | Шланг | 1 |
| *9 | AT162787 | Кожух | 1 |
| 10 | 19M7865 | Винт | 3 |
| *11 | T143745 | Дефлектор | 1 |
| *12 | T147785 | Шланг | 1 |
| *13 | AT166903 | Дренажный клапан | 1 |
| *13 | AT13740 | Дренажный клапан | 1 |
| 15 | T13254 | Хомут | 3 |
| 16 | AT106413 | Колпачок | 1 |
| 17 | AT166459 | Бак | 1 |
| 18 | 24M7238 | Шайба | 3 |
| *19 | AR48236 | Хомут | 1 |
| 20 | 19M7865 | Винт | 4 |
| *22 | 24M7296 | Шайба | 8 |
| *22 | 24M7239 | Шайба | 7 |
| *23 | T173168 | Зажим | 3 |
| 24 | 19M7785 | Винт | 8 |
| *24 | 19M7785 | Винт | 1 |
| 25 | 19M7784 | Винт | 2 |
| *26 | AT163004 | Защитный кожух | 1 |
| *29 | AT163005 | Защитный кожух | 1 |
| 27 | 19M7783 | Винт | 8 |
| 28 | T148712 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
