Муфта узел в сборе — HITACHI LX120-2 JPN

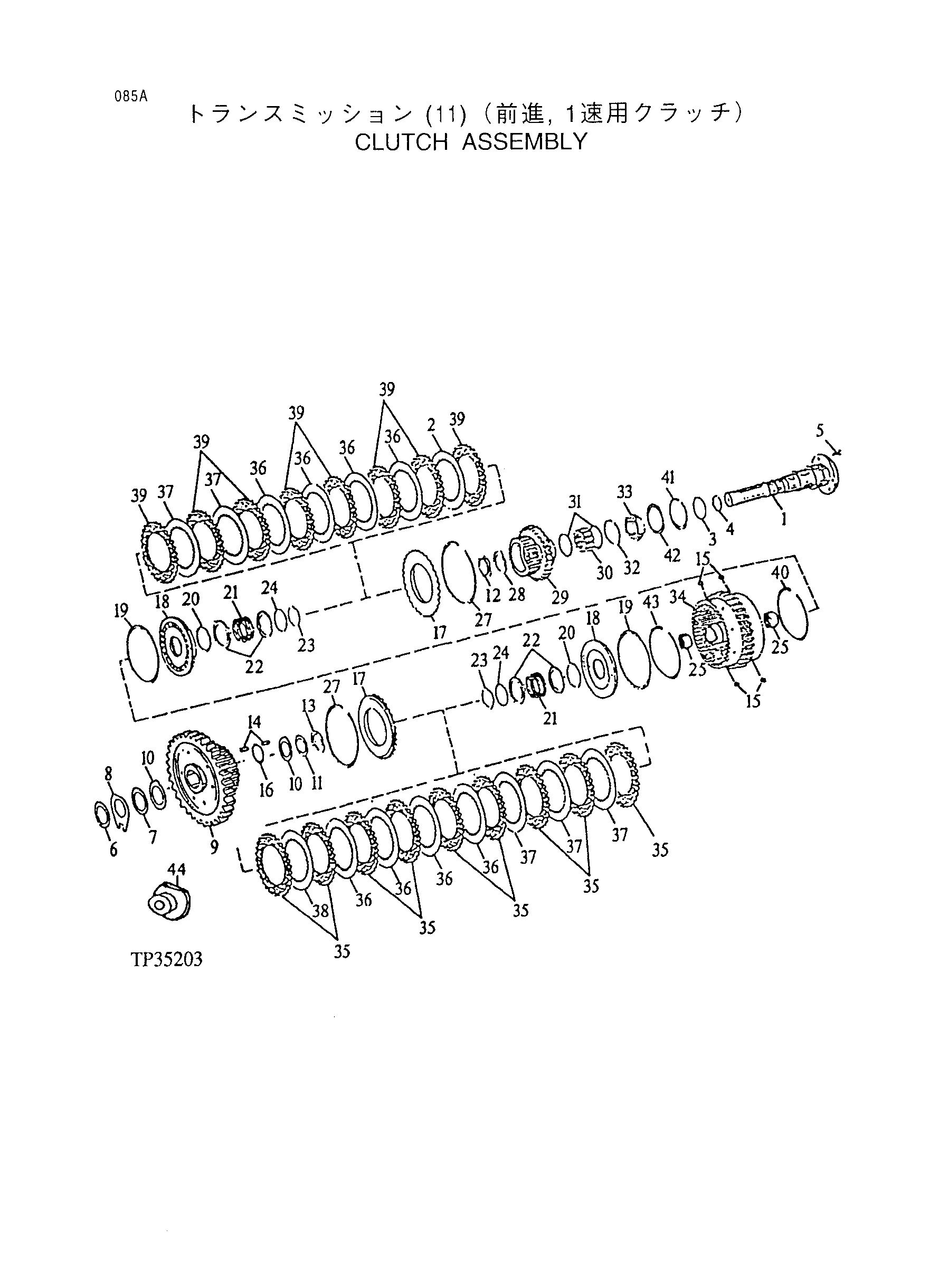

Заводская схема «Муфта узел в сборе» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T152772	Мост	1
2	T116982	Муфта диск	1
2	T116981	Муфта диск	1
3	T116867	Уплотнительное кольцо	1
4	T116497	Поршень кольцо	3
5	19M7139	Болт с головкой	3
6	T116664	Регулировочная шайба	1
6	T116665	Регулировочная шайба	1
6	T116666	Регулировочная шайба	1
6	T116667	Регулировочная шайба	1
6	T116668	Регулировочная шайба	1
6	T116669	Регулировочная шайба	1
6	T116670	Регулировочная шайба	1
6	T116671	Регулировочная шайба	1
6	T116672	Регулировочная шайба	1
6	T116673	Регулировочная шайба	1
6	T116674	Регулировочная шайба	1
6	T116675	Регулировочная шайба	1
6	T116676	Регулировочная шайба	1
6	T116677	Регулировочная шайба	1
7	T148428	Упорный шайба	1
8	T142830	Упорный шайба	1
9	T151827	Спур шестерня	1
10	T116979	Упорный шайба	2
11	T151816	Упорный шайба	1
12	T148425	Упорный шайба	1
13	T148425	Упорный шайба	1
14	AT157977	Ролик	1
15	T148526	Клапан	4
16	T116980	Шайба	1
17	T116977	Регулировочная шайба	2
18	T148552	Поршень	2
19	T159751	Кольцо	2
20	T144404	Кольцо	2
21	T116486	Компрессион пружина	2
22	T116579	Кольцо	4
23	T116400	Кольцо	2
24	T116580	Направляющая	2
25	T116871	Неедле подшипник	1
26	T116872	Неедле подшипник	1
27	T116909	Стопорное кольцо	2
28	T148426	Упорный шайба	1
29	T143381	Спур шестерня	1
30	T116914	Каток подшипник	1
31	T116858	Кольцо	2
*32	40M5099	Стопорное кольцо	1
*33	JD8510	Подшипник	1
*34	AT167948	Диск	1
*35	T122806	Муфта диск	9
*36	T116981	Муфта диск	8
*37	T116982	Муфта диск	5
*38	T116981	Муфта диск	1
*38	T116982	Муфта диск	1
*39	T122806	Муфта диск	8
*40	T147590	Стопорное кольцо	1
*40	T147582	Стопорное кольцо	1
*40	T147583	Стопорное кольцо	1
*40	T147584	Стопорное кольцо	1
*40	T147585	Стопорное кольцо	1
*40	T147586	Стопорное кольцо	1
*40	T147587	Стопорное кольцо	1
*40	T147588	Стопорное кольцо	1
*40	T147589	Стопорное кольцо	1
*41	40M5099	Стопорное кольцо	1
*42	24M7377	Регулировочная шайба	1
*42	24M7214	Регулировочная шайба	1
*42	24M7378	Регулировочная шайба	1
*42	24M7379	Регулировочная шайба	1
*42	24M7380	Регулировочная шайба	1
*42	24M7381	Регулировочная шайба	1
*42	24M7387	Регулировочная шайба	1
*43	T147590	Стопорное кольцо	1
*44	T154704	Втулка	1
*(K2)	AT172164	Уплотнение и прокладка комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
