Одинарный рычаг, тво-левер и тхрее-левер дистанционный хйдрауликс — HITACHI LX120-2 JPN

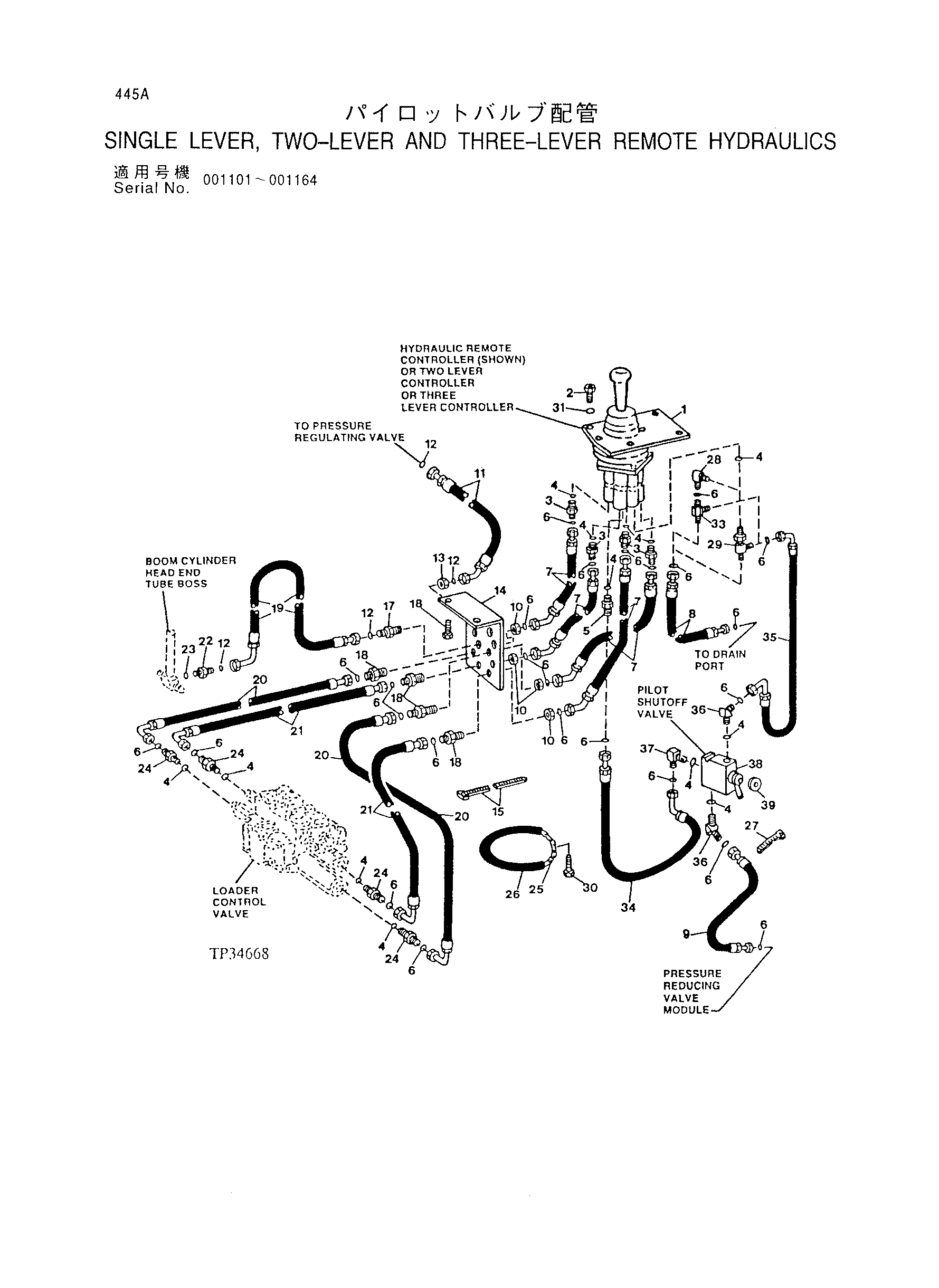

Заводская схема «Одинарный рычаг, тво-левер и тхрее-левер дистанционный хйдрауликс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | T147857 | Пластина | 1 |
| *1 | T147861 | Пластина | 1 |
| *1 | T147862 | Пластина | 1 |
| *2 | 21M7285 | Винт | 8 |
| *2 | 21M7248 | Винт | 8 |
| *2 | 21M7267 | Винт | 16 |
| *3 | 38H1160 | Адаптер | 4 |
| *4 | R26448 | Уплотнительное кольцо | 14 |
| *5 | 38H1212 | Адаптер | 1 |
| *6 | T77613 | Уплотнительное кольцо | 24 |
| *7 | AT102413 | Гидравлический шланг | 4 |
| *8 | AT102430 | Гидравлический шланг | 1 |
| *9 | AT102429 | Гидравлический шланг | 1 |
| 10 | T81029 | Гайка | 4 |
| 11 | AT102427 | Гидравлический шланг | 1 |
| 12 | T77814 | Уплотнительное кольцо | 4 |
| 13 | 14H832 | Гайка | 1 |
| 14 | T101609 | Пластина | 1 |
| 15 | 24M7239 | Шайба | 3 |
| 16 | 19M7784 | Винт | 2 |
| 17 | 38H1284 | Адаптер | 1 |
| 18 | 38H1285 | Унион штуцер | 4 |
| 19 | AT117118 | Гидравлический шланг | 1 |
| 20 | AT102866 | Гидравлический шланг | 2 |
| 21 | AT102553 | Гидравлический шланг | 2 |
| 22 | AT134931 | Обратный клапан | 1 |
| 23 | R28782 | Уплотнительное кольцо | 1 |
| 24 | AT175287 | Клапан | 4 |
| 27 | H77698 | TIE лента | 1 |
| 28 | 38H1004 | Угловой штуцер штуцер | 1 |
| 29 | 38H1023 | TEE штуцер | 1 |
| 30 | 19M7785 | Винт | 1 |
| 31 | 24M7054 | Шайба | 12 |
| 32 | N189220 | TIE лента | 1 |
| 33 | 38H1030 | TEE штуцер | 1 |
| 34 | AT162943 | Шланг | 1 |
| 35 | AT162945 | Шланг | 1 |
| 36 | 38H1045 | Угловой штуцер штуцер | 2 |
| 37 | 38H1004 | Угловой штуцер штуцер | 1 |
| 38 | AT147041 замена: AT177965 | Клапан | 1 |
| 38 | AT147041 замена: T160358 | Клапан | 1 |
| 39 | T152589 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
