Геарбокс корпус — HITACHI LX120-2 JPN

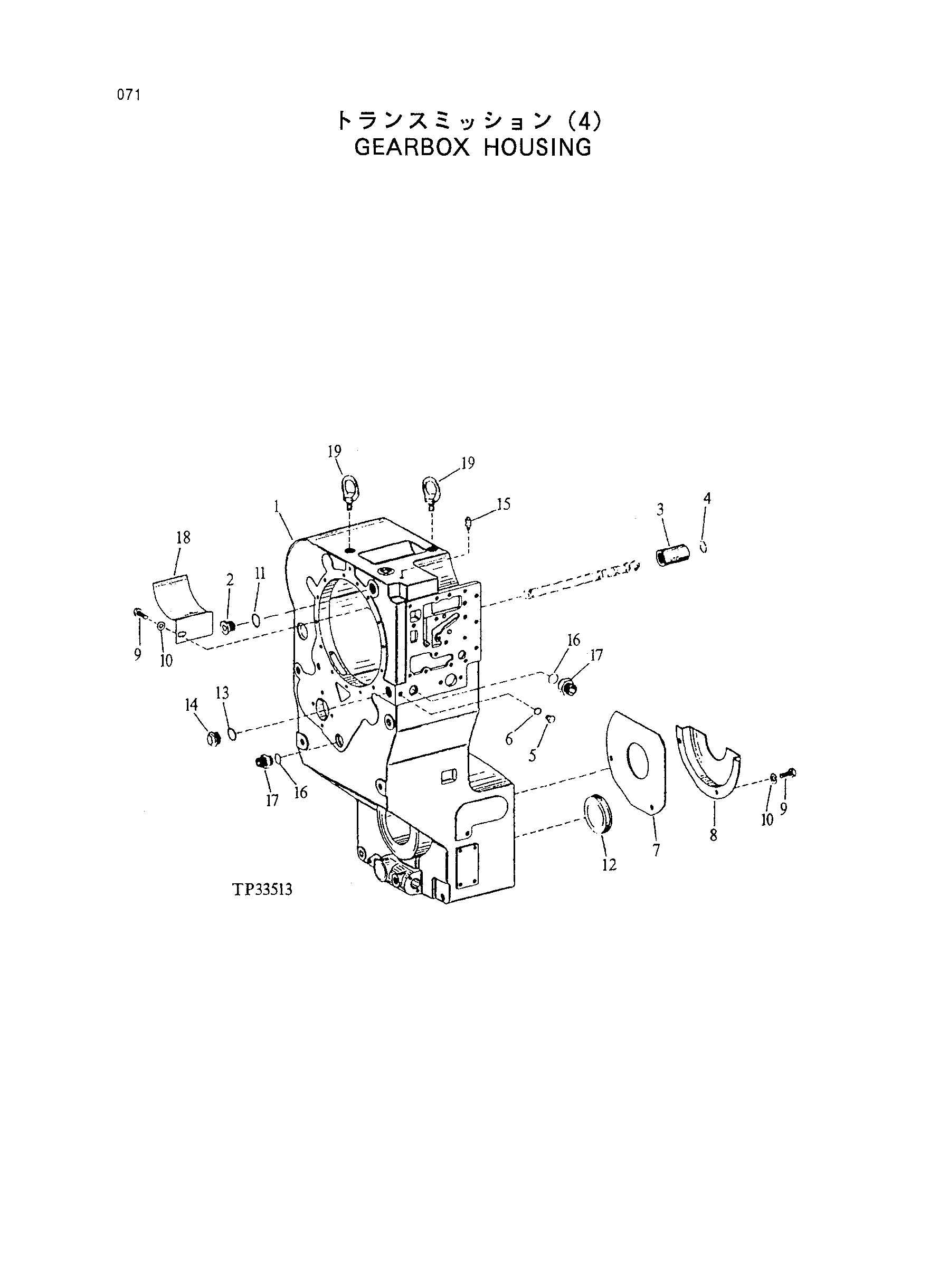

Заводская схема «Геарбокс корпус» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T148408 | Корпус | 1 |
| 2 | 15M7027 | Дренажный пробка | 1 |
| 3 | T116598 | Дривер | 1 |
| 4 | 40M7181 | Стопорное кольцо | 1 |
| *5 | 15M7020 | Дренажный пробка | 1 |
| *6 | T74553 | Уплотнительное кольцо | 1 |
| *7 | T116964 | Крышка | 1 |
| *8 | T116968 | Крышка | 1 |
| *9 | 19M7284 | Болт с головкой | 3 |
| 10 | 24M7238 | Шайба | 3 |
| 11 | L55601 | Уплотнительное кольцо | 1 |
| 12 | T108478 | Колпачок | 2 |
| 13 | L55601 | Уплотнительное кольцо | 1 |
| 14 | 15M7065 | Штуцер | 1 |
| 15 | T116918 | Сапун | 1 |
| 16 | L40275 | Уплотнительное кольцо | 2 |
| 17 | T116569 | Адаптер | 2 |
| 18 | T116966 | Лист | 1 |
| 19 | T116898 | Ейеболт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
