Гидроцилиндр рулевого управления — HITACHI LX120-2 JPN

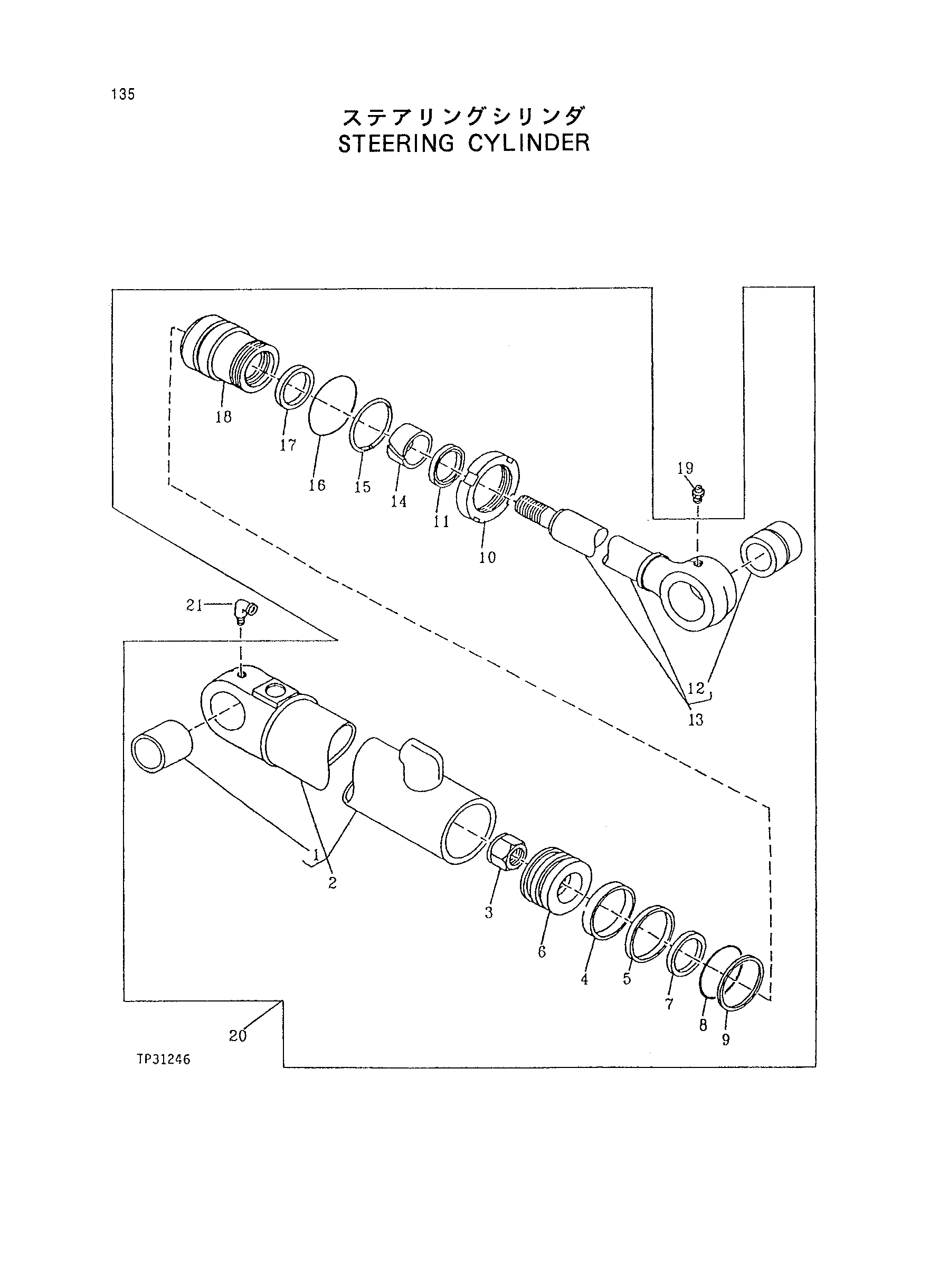

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | R89683 | Втулка | 1 |
| *2 | RE30037 | Гидравлический гидроцилиндр барр | 1 |
| *3 | R81866 | Гайка | 1 |
| *4 | R81777 | Веар кольцо | 1 |
| *5 | RE20345 | Уплотнение | 1 |
| *6 | R86084 | Поршень | 1 |
| *7 | RE20491 | Уплотнение | 1 |
| *8 | T12582 | Уплотнительное кольцо | 1 |
| *8 | R83575 | Уплотнительное кольцо | 1 |
| *9 | R81864 | Бакк-уп кольцо | 1 |
| 10 | R81795 | Гайка | 1 |
| 11 | RE24535 | Уплотнение | 1 |
| 12 | R90688 | Втулка | 1 |
| 13 | RE36927 | Шток | 1 |
| 14 | R81779 | Веар кольцо | 1 |
| 15 | R91729 | Кольцо | 1 |
| 16 | R81789 | Кольцо | 1 |
| 17 | R81856 | Уплотнение | 1 |
| 19 | T162396 | Смазка штуцер | 1 |
| 20 | RE36926 | Гидравлический гидроцилиндр | 1 |
| 21 | T56112 | Угловой штуцер штуцер | 1 |
| *(BK) | AH149842 | Боре репаир комплект | 1 |
| *(RK) | RE20434 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
