Ковш, стрела и ауксилиарй секция — HITACHI LX120-2 JPN

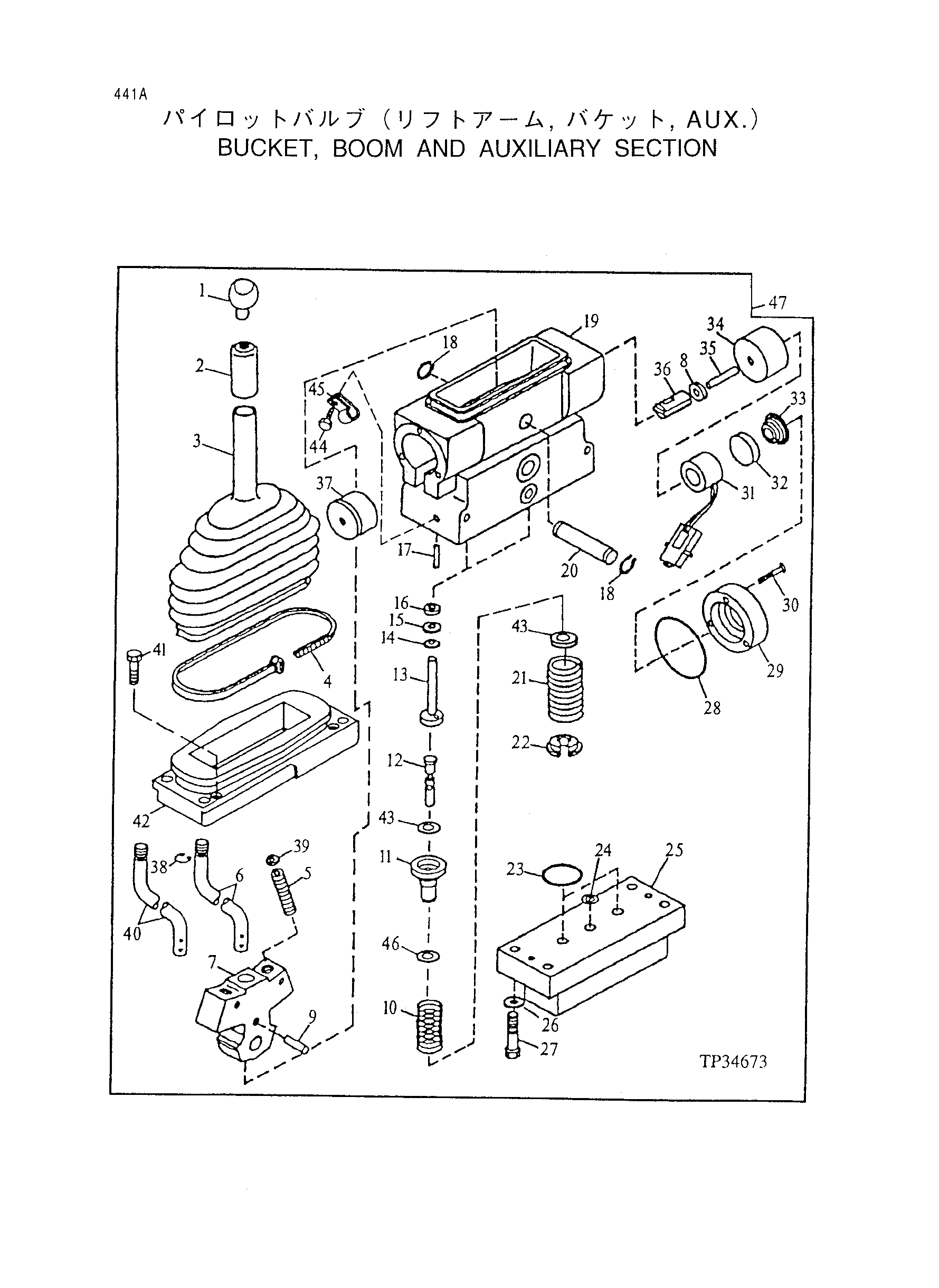

Заводская схема «Ковш, стрела и ауксилиарй секция» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | TH100591 | Ручка | 1 |
| *1 | AT147001 | Ручка | 1 |
| *2 | T145391 | Крышка | 1 |
| *2 | T137986 | Крышка | 1 |
| *3 | T126189 | Защитный чехол | 1 |
| *4 | H77698 | TIE лента | 1 |
| *5 | T103100 | Комплект винт | 2 |
| *6 | T147813 | Рычаг | 1 |
| *6 | T147815 | Рычаг | 1 |
| *6 | T147814 | Рычаг | 1 |
| *6 | 4365033 | Рычаг | 1 |
| *6 | 4365058 | Рычаг | 1 |
| *6 | 4365076 | Рычаг | 1 |
| *6 | 4365077 | Рычаг | 1 |
| *6 | T160210 замена: 4354410 | Рычаг | 1 |
| *6 | T160210 замена: 4116304 | Рычаг | 1 |
| *7 | T137987 | Тяга | 1 |
| *7 | T103098 | Тяга | 1 |
| *8 | T137989 | Регулировочная шайба | 1 |
| *9 | 25H50 | Гроове палец | 1 |
| 10 | T138047 | Пружина | 2 |
| *10 | T131608 | Пружина | 1 |
| 11 | T102955 | Фиксатор | 2 |
| 13 | T102958 | Плунжер | 2 |
| 14 | T131617 | Кольцо | 2 |
| 17 | T102961 | Довел палец | 2 |
| 18 | M43940 | Стопорное кольцо | 2 |
| *19 | T145390 | Корпус | 1 |
| *19 | T131615 | Корпус | 1 |
| *20 | T103105 | Палец | 1 |
| *21 | T131602 | Пружина | 3 |
| *22 | T102952 | Фиксатор | 2 |
| *23 | T100097 | Уплотнительное кольцо | 1 |
| *24 | F3353R | Уплотнительное кольцо | 1 |
| *26 | 12M7006 | Блокировка шайба | 4 |
| *27 | 19M7966 | Винт | 4 |
| *28 | T22827 | Уплотнительное кольцо | 2 |
| *29 | T103097 | Колпачок | 2 |
| *30 | 19H3640 | Винт | 6 |
| *31 | AT140377 | Проводка леад | 1 |
| *31 | AT140377 | Проводка леад | 2 |
| *32 | T102974 | Диск | 1 |
| *32 | T102974 | Диск | 2 |
| *33 | T102975 | Пружина | 1 |
| *33 | T102975 | Пружина | 2 |
| *34 | T103107 | Фиксатор | 1 |
| *34 | T103107 | Фиксатор | 2 |
| *35 | T103096 | Палец | 1 |
| *35 | T103096 | Палец | 2 |
| *36 | T103095 | Плунжер | 1 |
| *36 | T103095 | Плунжер | 2 |
| *37 | T131611 | Трубка | 1 |
| *38 | T137988 | Шайба | 1 |
| *39 | 14H774 | Гайка | 2 |
| *40 | T147812 | Рычаг | 1 |
| *41 | 19H3177 | Винт | 4 |
| *42 | T145392 | Пластина | 1 |
| *43 | T22827 | Уплотнительное кольцо | 2 |
| *44 | 21H1293 | Винт | 1 |
| *45 | U41534 | Зажим | 1 |
| *46 | T103092 | Регулировочная шайба | 1 |
| *46 | T103093 | Регулировочная шайба | 1 |
| *46 | T103094 | Регулировочная шайба | 1 |
| *47 | AT162841 | Гидрораспределитель | 1 |
| *47 | AT162836 | Гидрораспределитель | 1 |
| *47 | AT162838 | Гидрораспределитель | 1 |
| *47 | AT177606 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
