Гидравлический насос шланги и фиттингс — HITACHI LX120-2 JPN

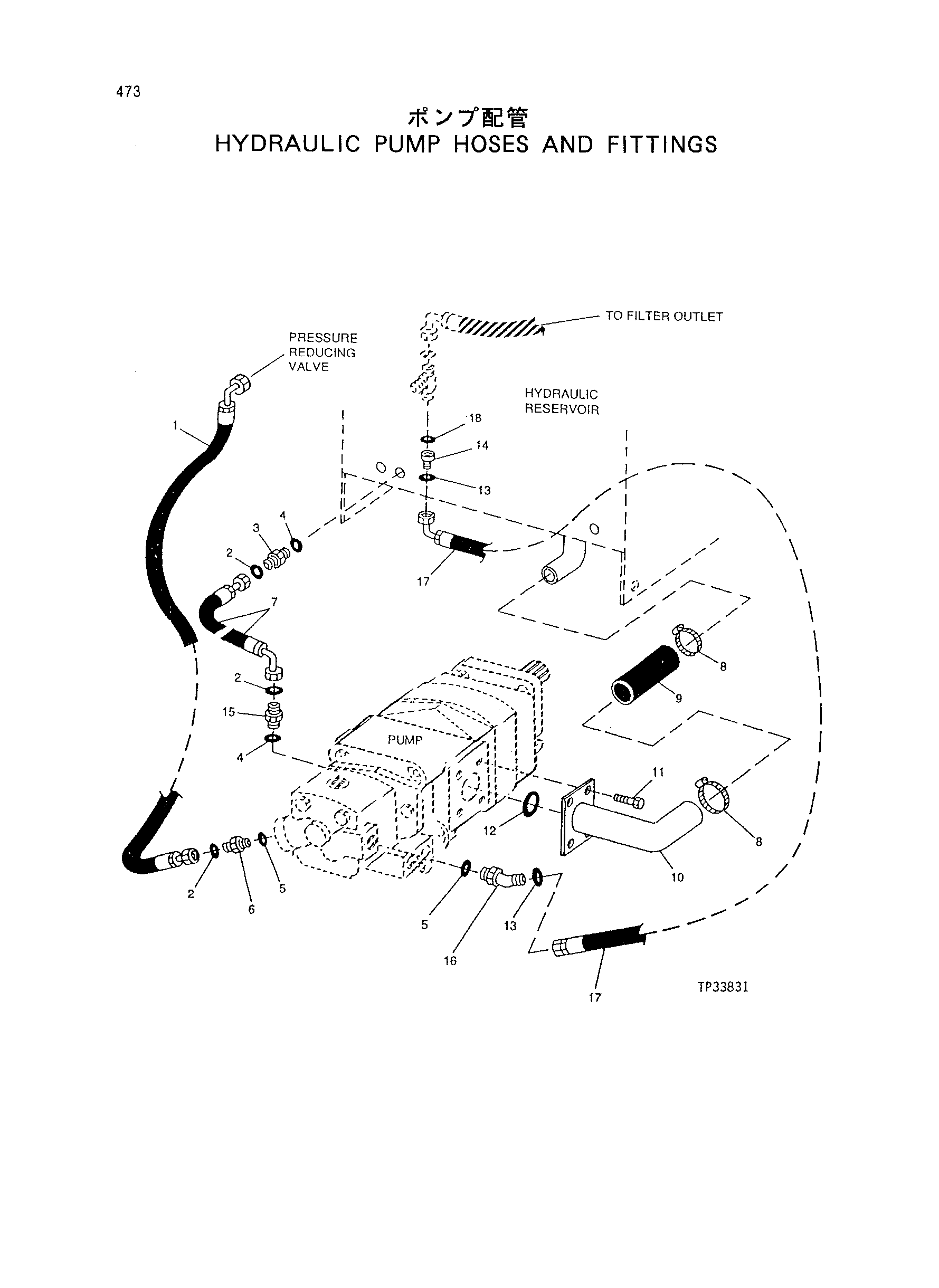

Заводская схема «Гидравлический насос шланги и фиттингс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | AT150616 | Шланг | 1 |
| *2 | T77814 | Уплотнительное кольцо | 6 |
| *3 | 38H1173 | Адаптер | 1 |
| *4 | R26448 | Уплотнительное кольцо | 3 |
| *5 | R29936 | Уплотнительное кольцо | 3 |
| *6 | L32705 | Тхреадед ниппель | 1 |
| *7 | AT151289 | Шланг | 1 |
| *8 | AT39141 | Хомут | 1 |
| *9 | T108328 | Гидравлический шланг | 1 |
| *10 | AT161536 | Масляный линия | 1 |
| 11 | 19H2898 | Болт с головкой | 4 |
| 12 | F1870R | Уплотнительное кольцо | 1 |
| 13 | T76938 | Уплотнительное кольцо | 2 |
| *14 | 38H1484 | Переходник | 1 |
| 15 | 38H1161 | Адаптер | 1 |
| 16 | 38H1049 | Угловой штуцер штуцер | 1 |
| 17 | AT161533 | Шланг | 1 |
| *18 | T78612 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
