Двигатель боковой схиелдс — HITACHI LX120-2 JPN

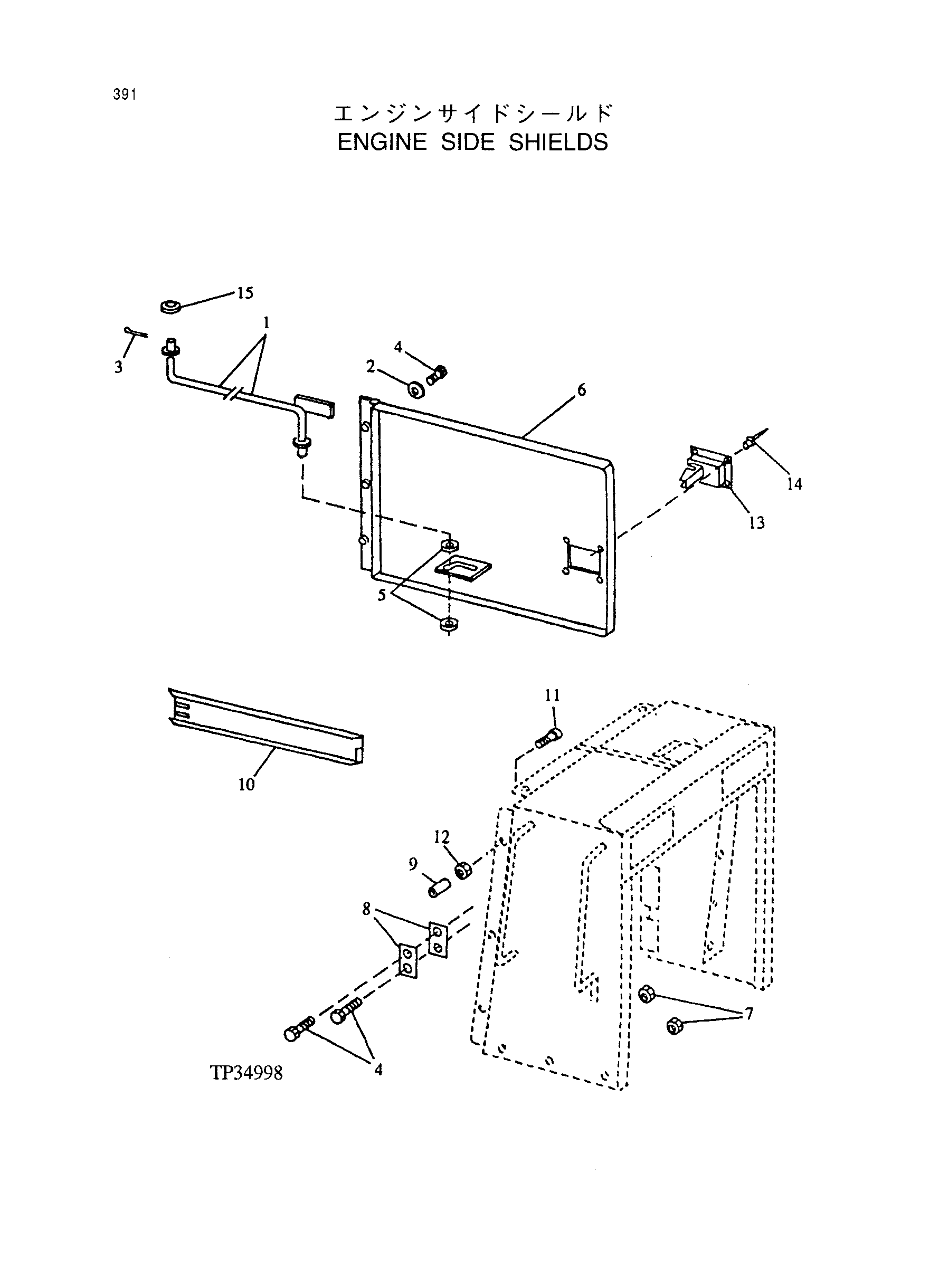

Заводская схема «Двигатель боковой схиелдс» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | AT167177 | Шток | 2 |
| *2 | 24M7239 | Шайба | 6 |
| *3 | R46528 | Пружина локкинг палец | 4 |
| *4 | 19M7785 | Винт | 10 |
| *5 | 24M7296 | Шайба | 6 |
| *6 | AT164057 | Щиток | 1 |
| *6 | AT164058 | Щиток | 1 |
| *7 | 14M7296 | Фланец гайка | 4 |
| *8 | T102719 | Пластина | 2 |
| *9 | T101955 | Бумпер | 4 |
| 10 | AT141844 | Щиток | 1 |
| *10 | AT141872 | Щиток | 1 |
| 11 | 19M7805 | Винт | 4 |
| 12 | 14M7152 | Гайка | 4 |
| 13 | AT166994 | Защёлка | 2 |
| 14 | H85233 | Заклёпка | 8 |
| 15 | 24H1307 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
