Рулевое управление колесо, колумн и линкаге — HITACHI LX120-2 JPN

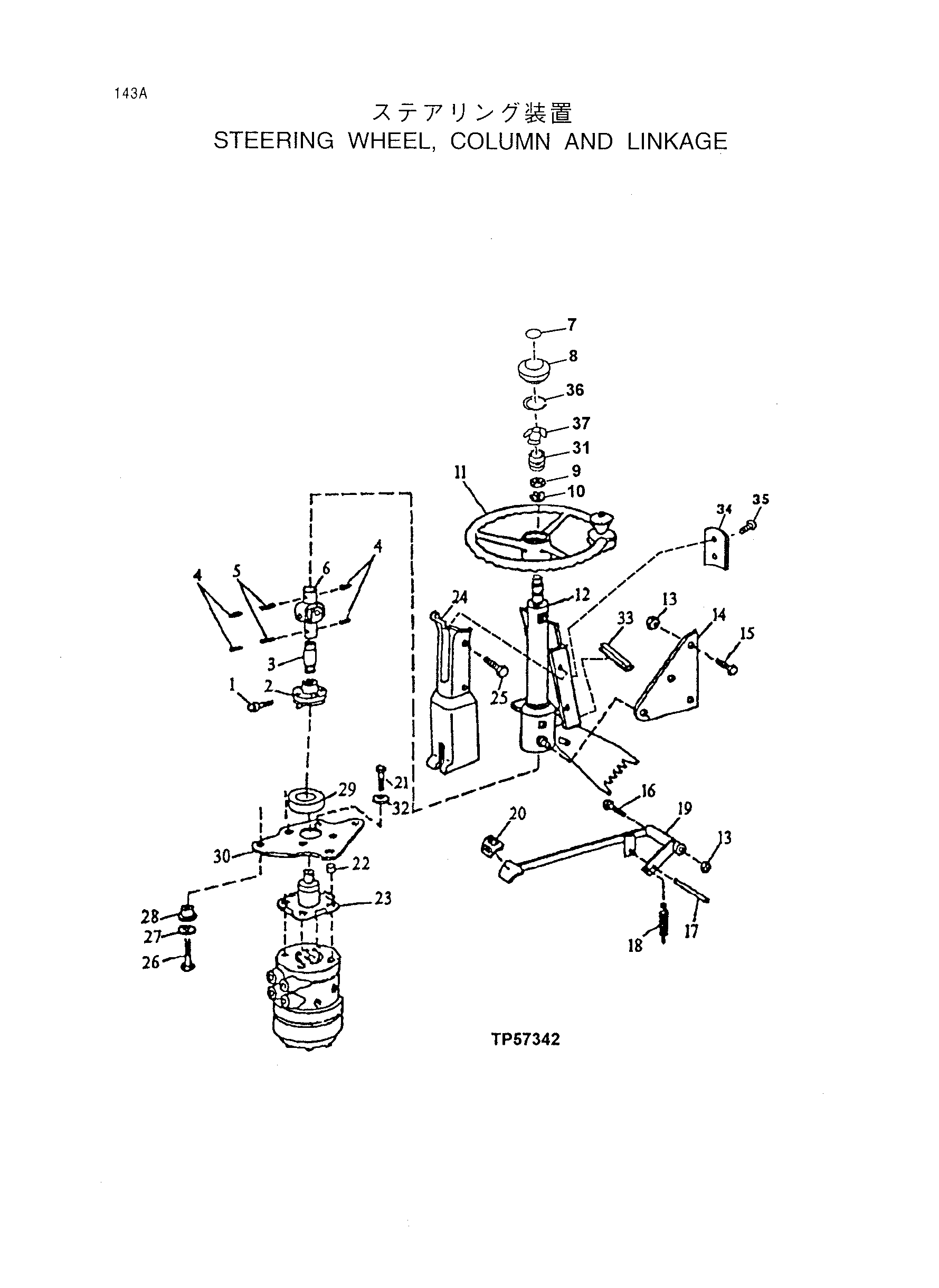

Заводская схема «Рулевое управление колесо, колумн и линкаге» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | T39049 | Болт | 2 |
| *2 | AT103624 | Виброизолятор | 1 |
| *3 | T149339 | Сплинед муфта | 1 |
| *4 | 34H260 | Пружина палец | 4 |
| *5 | 34H317 | Пружина палец | 2 |
| *6 | AT112370 | Универсальный соединение | 1 |
| *7 | 4231366 | Информационная табличка | 1 |
| *8 | 4244088 | Колпачок | 1 |
| *9 | T13630 | Гайка | 1 |
| 10 | T17148 | Блокировка шайба | 1 |
| *11 | 4219857 | Рулевое управление колесо | 1 |
| 12 | AT150881 | Рулевое управление колумн | 1 |
| 13 | 14M7400 | Блокировка гайка | 4 |
| 14 | T119618 | Пластина | 1 |
| 15 | 19M7785 | Винт | 3 |
| 16 | 19M8093 | Болт с головкой | 1 |
| 17 | 34H356 | Пружина палец | 1 |
| 18 | T143245 | Пружина | 1 |
| 19 | AT103716 | Защёлка | 1 |
| 20 | T102765 | Накладка | 1 |
| 21 | 19H3219 | Болт с головкой | 4 |
| 22 | 28H860 | Шайба | 4 |
| 23 | AT156896 | Рулевое управление колумн | 1 |
| 24 | T149548 | Крышка | 1 |
| 25 | 21M7292 | Винт | 4 |
| 26 | 19H2633 | Болт с головкой | 3 |
| 27 | 24H1308 | Шайба | 3 |
| 28 | AT116162 | Резиновый крепление | 3 |
| 29 | T102783 | Втулка | 1 |
| 30 | T102682 | Пластина | 1 |
| * | 4244091 | Пружина | 1 |
| 32 | 28H860 | Шайба | 4 |
| 34 | AT162719 | Втулка | 1 |
| 35 | T147692 | Болт | 2 |
| *36 | 4244089 | Замок | 1 |
| *37 | 4244090 | Чашка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
