Гидроцилиндр ковша — HITACHI LX120-2 JPN

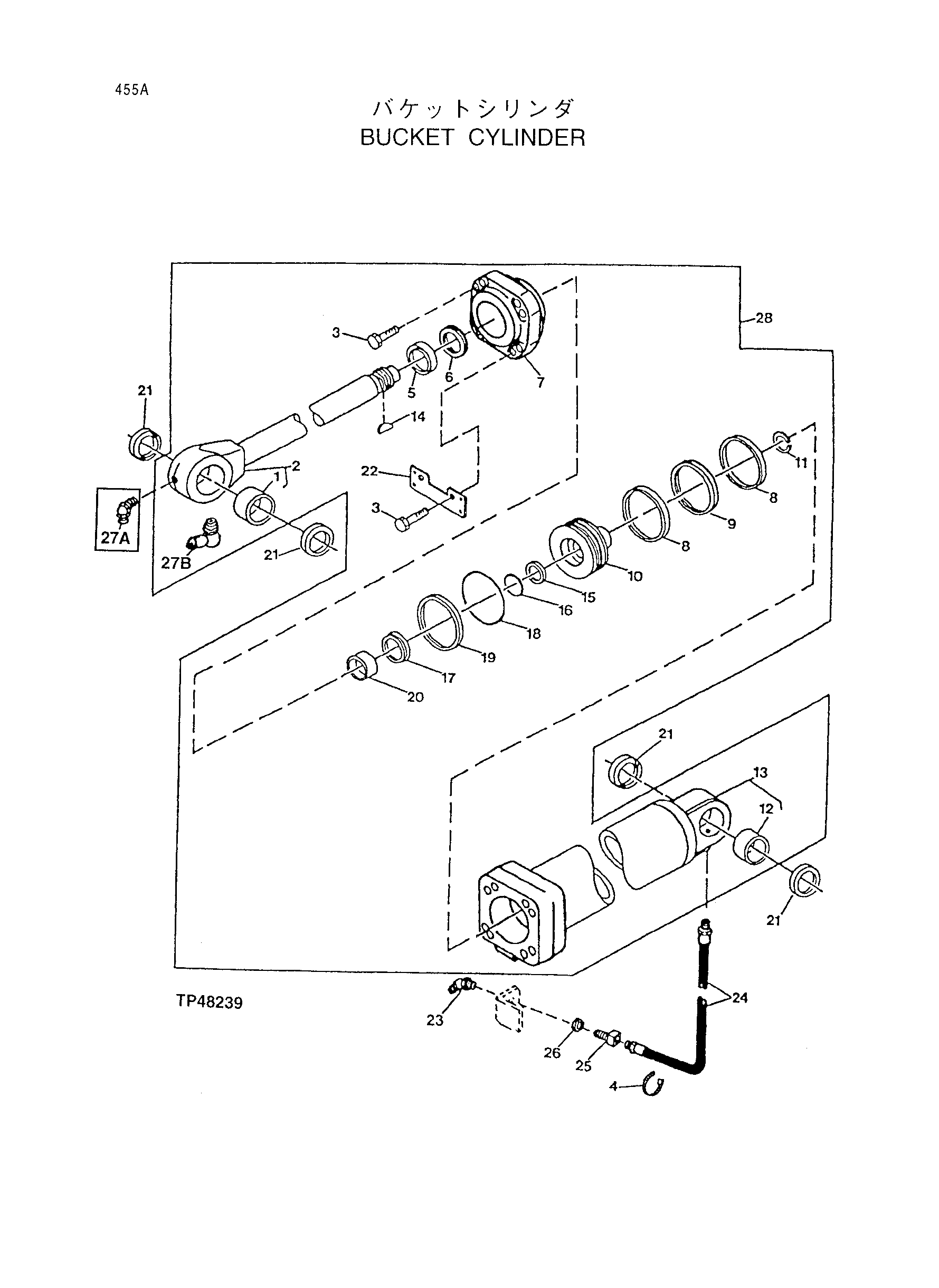

Заводская схема «Гидроцилиндр ковша» для HITACHI LX120-2 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | R85555 | Втулка | 1 |
| *2 | RE30387 | Шток | 1 |
| *3 | 19M8629 | Винт | 8 |
| *4 | R44302 | TIE лента | 1 |
| *5 | RE25148 | Уплотнение | 1 |
| *6 | RE25149 | Уплотнение | 1 |
| *7 | H145439 | Хйдр. гидроцилиндр шток гуид | 1 |
| *8 | R85228 | Веар кольцо | 2 |
| *9 | RE25146 | Уплотнение | 1 |
| 10 | R93778 | Поршень | 1 |
| 11 | R86103 | Стопорное кольцо | 1 |
| 12 | R85555 | Втулка | 1 |
| 13 | AH139462 | Гидравлический гидроцилиндр барр | 1 |
| 14 | R86102 | Шпонка | 1 |
| 15 | R80521 | Бакк-уп кольцо | 2 |
| 16 | R86192 | Уплотнительное кольцо | 1 |
| 17 | RE22776 | Уплотнение | 1 |
| 18 | H88900 | Уплотнительное кольцо | 1 |
| 19 | R98669 | Бакк-уп кольцо | 1 |
| 20 | R85230 | Бакк-уп кольцо | 1 |
| 21 | T102207 | Уплотнение | 4 |
| 22 | H145566 | Кронштейн | 1 |
| 23 | JD7788 | Смазка штуцер | 1 |
| 24 | AT103107 | Гидравлический шланг | 1 |
| 25 | R36311 | Штуцер | 1 |
| 26 | E12379 | Гайка | 1 |
| *27A | JD7847 | Смазка штуцер | 1 |
| *27B | JD7799 | Смазка штуцер | 1 |
| 28 | AH139264 | Гидравлический гидроцилиндр | 1 |
| *(BK) | AH137210 | Боре репаир комплект | 1 |
| *(RK) | RE25152 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-2 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
