Аутоматик трансмиссия(ATM)(-2129)(OP) — HITACHI LX110-7

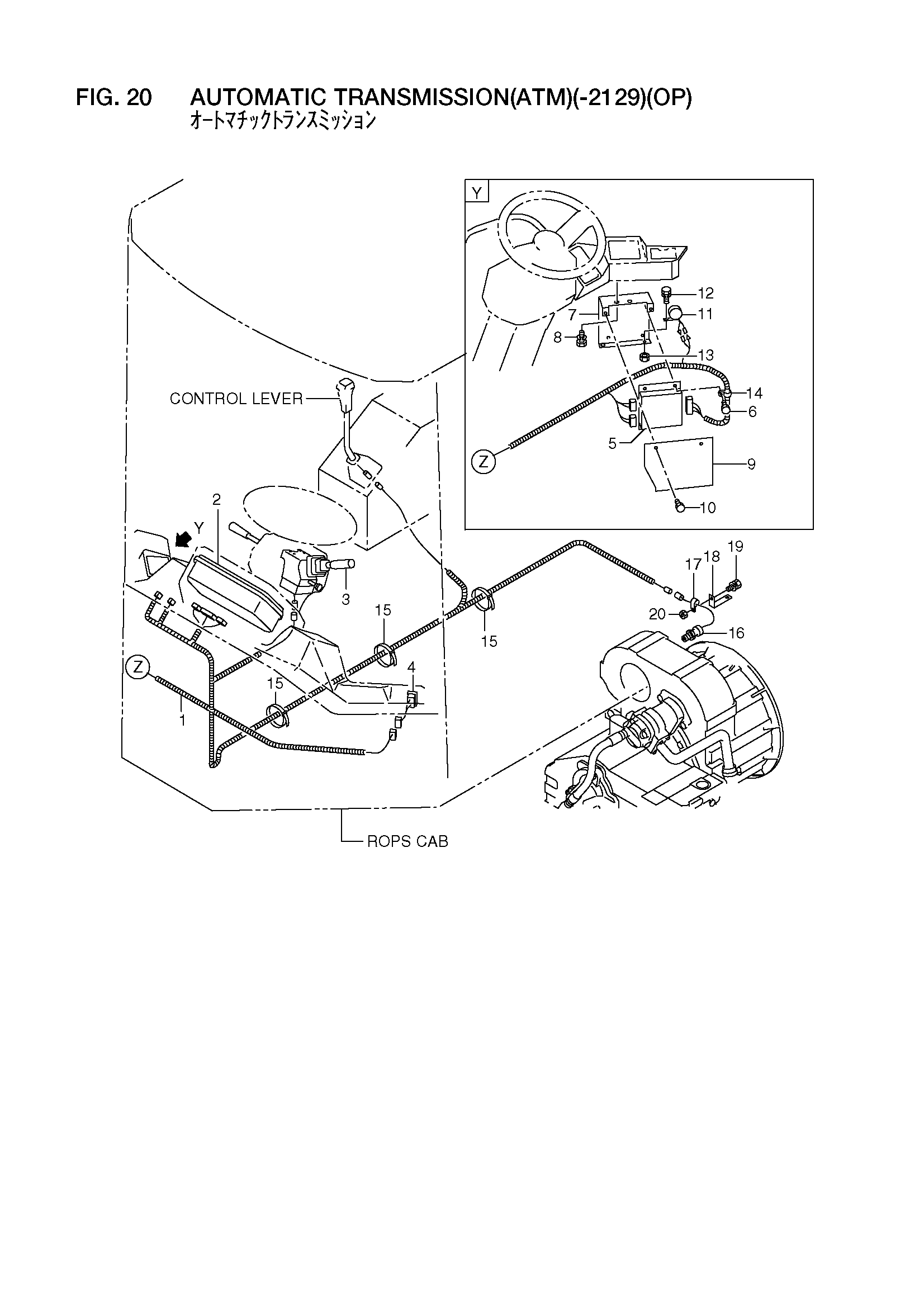

Заводская схема «Аутоматик трансмиссия(ATM)(-2129)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56480-50421 | Провод жгут проводов, ATC | 1 |
| 2 | 26752-42312 | Клустер измеритель | 1 |
| 3 | 26482-42091 | Выключатель, T/M управление | 1 |
| 4 | 26552-42471 | Выключатель | 1 |
| 5 | 26552-40222 | ATC блок | 1 |
| 6 | 01033-08020 | Винт и шайба | 4 |
| 7 | 56480-50431 | Кронштейн | 1 |
| 8 | 01183-08020 | Болт | 2 |
| 9 | 56480-50441 | Крышка | 1 |
| 10 | 01033-06020 | Винт и шайба | 4 |
| 11 | 26312-42261 | Зуммер | 1 |
| 12 | 01033-06020 | Винт и шайба | 1 |
| 13 | 01400-00006 | Гайка | 1 |
| 14 | 26752-42631 | Зажим | 1 |
| 15 | 04913-10200 | Инсулокк | 10 |
| 16 | 16402-54331 | Датчик | 1 |
| 17 | 26602-42941 | Зажим | 1 |
| 18 | 26612-42081 | Кронштейн | 1 |
| 19 | 01183-10020 | Болт с шайбой | 2 |
| 20 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
