Трансмиссия гидрораспределитель(2/2) — HITACHI LX110-7

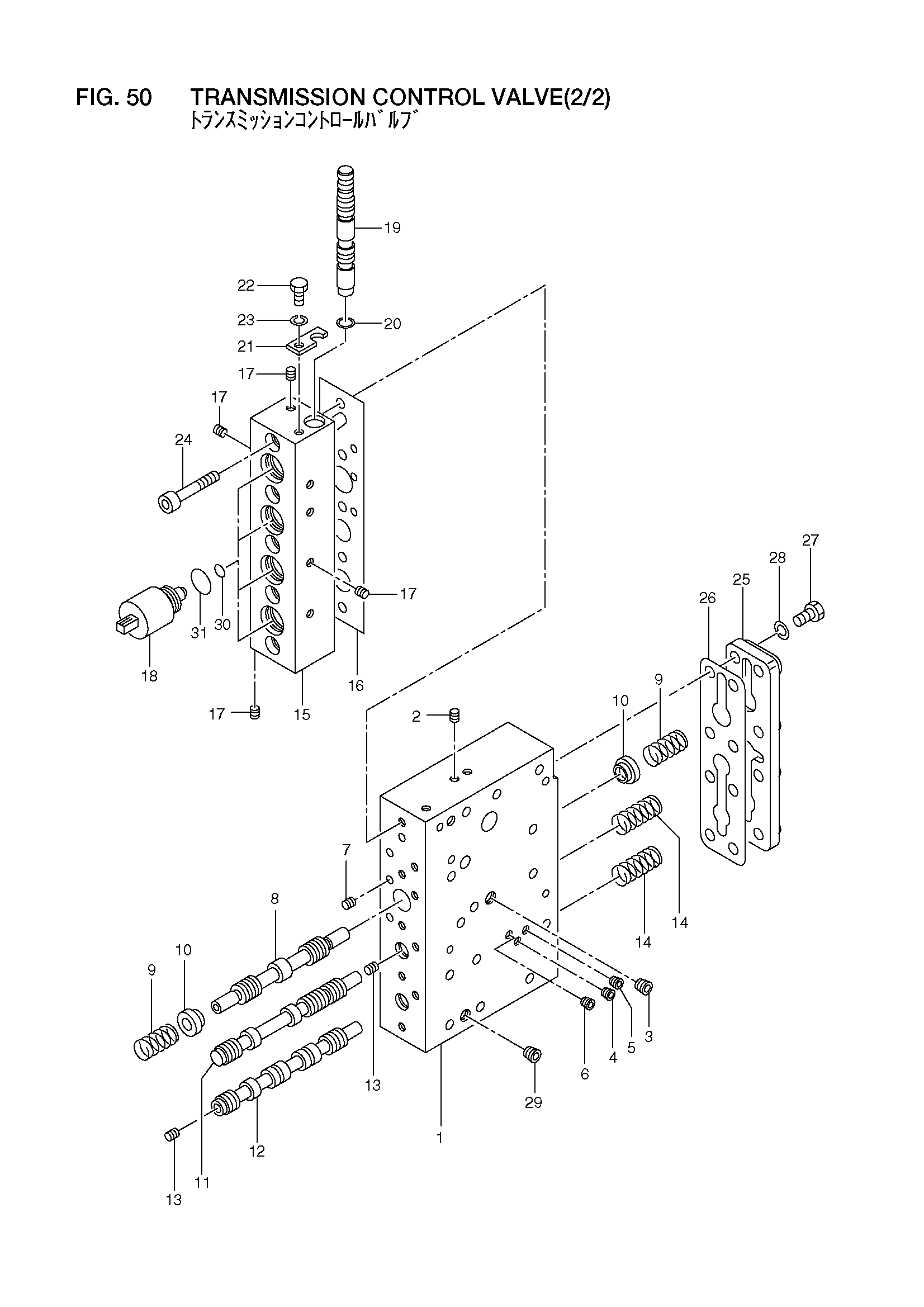

Заводская схема «Трансмиссия гидрораспределитель(2/2)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16422-50261 | Гидрораспределитель в сборе | 1 |
| 1 | NO PART NO. | Корпус, клапан | 1 |
| 2 | 14813-82331 | Пробка | 5 |
| 3 | 16402-53651 | Орифике, основной | 1 |
| 4 | 16382-55001 | Орифике, 1ST | 1 |
| 5 | 16382-55001 | Орифике, 2ND | 1 |
| 6 | 16402-53661 | Орифике, 3RD | 1 |
| 7 | 16662-52661 | Орифике, электромагнитный | 4 |
| 8 | NO PART NO. | Золотник | 1 |
| 9 | 16402-52631 | Пружина | 2 |
| 10 | 16402-52621 | Адаптер | 2 |
| 11 | NO PART NO. | Золотник | 1 |
| 12 | NO PART NO. | Золотник | 1 |
| 13 | 16312-52371 | Пробка | 2 |
| 14 | 16402-52251 | Пружина | 2 |
| 15 | 16402-52122 | Адаптер | 1 |
| 16 | 16402-52491 | Прокладка | 1 |
| 17 | 14813-82331 | Пробка | 11 |
| 18 | 16382-55091 | Клапан, электромагнитный | 4 |
| 19 | NO PART NO. | Золотник | 1 |
| 20 | 03300-00120 | Уплотнительное кольцо | 1 |
| 21 | 16402-52571 | Пластина | 1 |
| 22 | 01110-10016 | Болт | 1 |
| 23 | 02010-00010 | Шайба | 1 |
| 24 | 01171-10050 | Болт | 5 |
| 25 | 16402-53432 | Крышка | 1 |
| 26 | 16402-53441 | Прокладка | 1 |
| 27 | 01116-10030 | Болт | 8 |
| 28 | 02000-00010 | Шайба | 8 |
| 29 | 24047-92101 | Пробка | 1 |
| 30 | 16382-57241 | Уплотнительное кольцо | 4 |
| 31 | 16382-57231 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
