Задний дефростер комплект(1/2)(DEF002)(OP) — HITACHI LX110-7

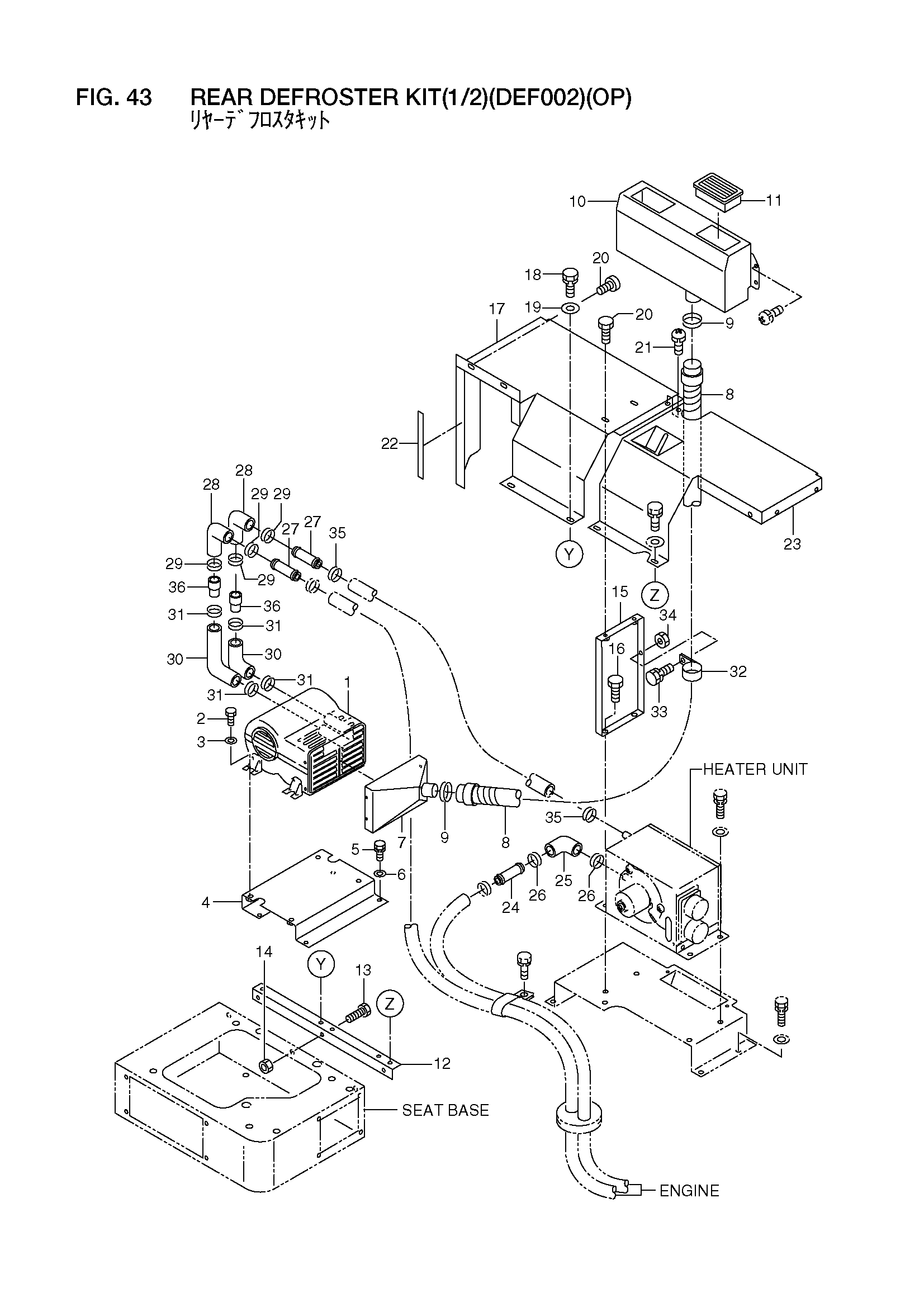

Заводская схема «Задний дефростер комплект(1/2)(DEF002)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56501-61621 | Отопитель блок | 1 |
| 2 | 01183-10020 | Болт | 4 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 70027-73017 | Кронштейн | 1 |
| 5 | 01183-08020 | Болт с шайбой | 4 |
| 6 | 02000-00008 | Шайба | 4 |
| 7 | 56190-54641 | Воздуховод | 1 |
| 8 | 21789-07071 | Шланг, дефростер | 1 |
| 9 | 04913-21380 | Зажим | 2 |
| 10 | 56190-54361 | Дефростер | 1 |
| 11 | 25369-47031 | Решётка | 2 |
| 12 | 26426-73591 | Кронштейн | 1 |
| 13 | 01183-10020 | Болт | 3 |
| 14 | 01401-00010 | Гайка | 3 |
| 15 | 70027-73018 | Стойка | 1 |
| 16 | 01183-10020 | Болт | 2 |
| 17 | 56190-54651 | Крышка | 1 |
| 18 | 01183-08016 | Болт с шайбой | 2 |
| 19 | 02000-00008 | Шайба | 2 |
| 20 | 01031-08016 | Болт | 4 |
| 21 | 01033-06016 | Винт и шайба | 1 |
| 22 | 26066-42621 | Резиновая прокладка | 1 |
| 23 | 56190-54661 | Крышка | 1 |
| 24 | 70027-73021 | Трубка | 1 |
| 25 | 26756-75771 | Шланг | 1 |
| 26 | 24067-62261 | Зажим | 2 |
| 27 | 70027-73021 | Трубка | 2 |
| 28 | 26756-75771 | Шланг | 2 |
| 29 | 24067-62261 | Зажим | 4 |
| 30 | 56501-61451 | Трубка, резиновый | 2 |
| 31 | 24067-62251 | Зажим | 4 |
| 32 | 26602-42111 | Зажим | 1 |
| 33 | 01183-08016 | Болт с шайбой | 1 |
| 34 | 01400-00008 | Гайка | 1 |
| 35 | 24067-62261 | Зажим | 2 |
| 36 | 25369-47201 | Соединение, трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
