ROPS кабина без комплект(роклс1)(-2100)(OP) — HITACHI LX110-7

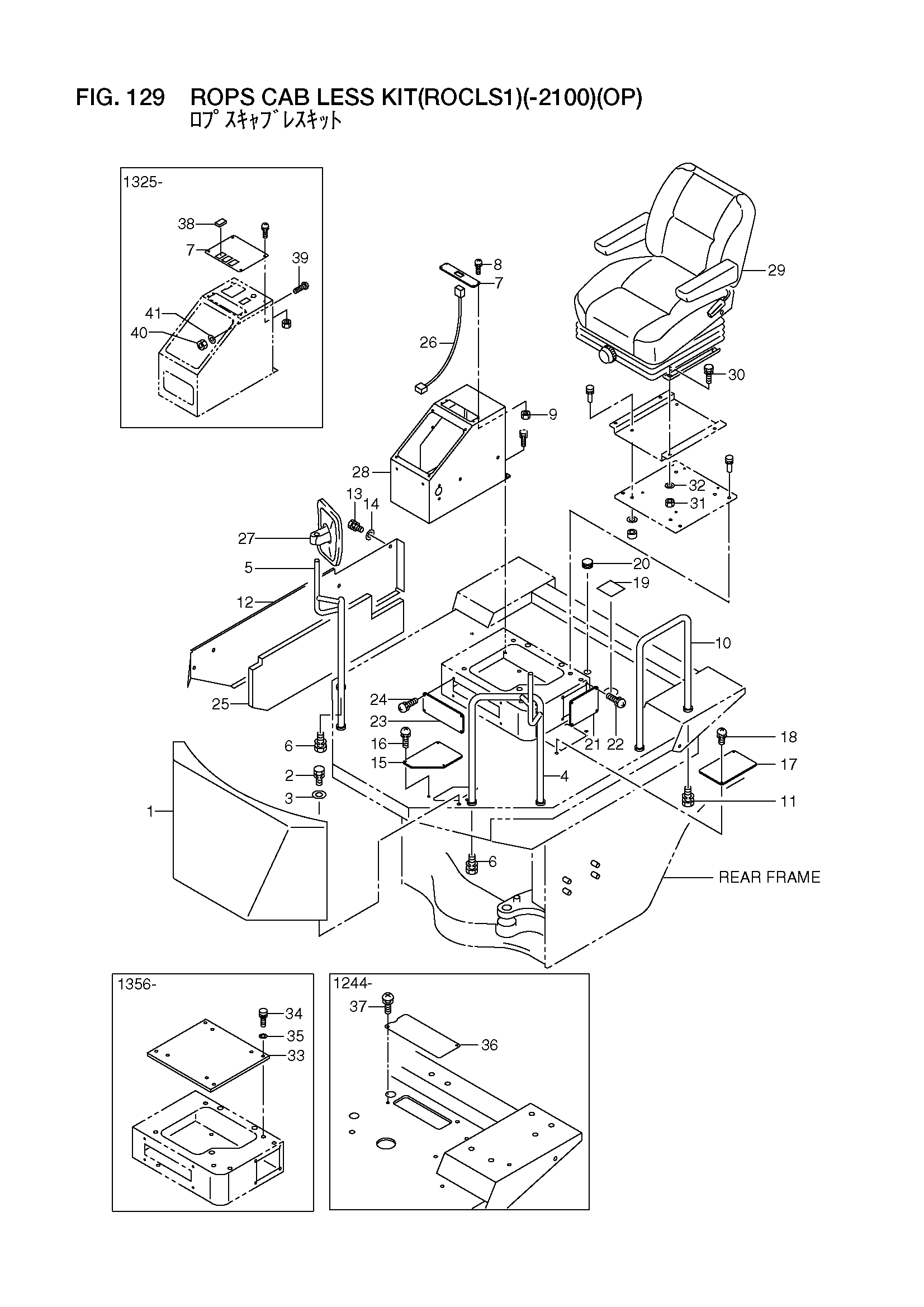

Заводская схема «ROPS кабина без комплект(роклс1)(-2100)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26406-52722	Защита, передний	1
2	01183-10020	Болт с шайбой	4
3	02000-00010	Шайба	4
4	26406-52771	Поручень, LH	1
5	26406-52781	Поручень, RH	1
6	01183-12020	Болт с шайбой	4
7	26486-52141	Крышка	1
-	56480-52591	Крышка	1
8	01033-05016	Винт и шайба	4
9	01400-00005	Гайка	4
10	26406-52691	Поручень	2
-	26196-52451	Поручень	2
11	01183-12030	Болт с шайбой	4
12	26486-72181	Крышка	1
13	01183-10020	Болт с шайбой	4
14	02000-00010	Шайба	4
15	26406-52471	Пластина	1
16	01033-06016	Винт	3
17	26406-52481	Пластина	1
18	01033-06016	Винт	2
19	26446-52041	Пластина, уплотнение	4
20	21471-23081	Уплотнительная втулка	3
-	21471-23081	Уплотнительная втулка	2
21	26406-52501	Пластина	1
22	01033-06016	Винт	4
23	26416-52051	Пластина	1
24	01033-06016	Винт	4
25	26416-42171	Коврик	1
26	26482-42101	Провод жгут проводов	1
27	26409-32021	Зеркало, задний	2
28	26406-52841	Короб, управление	1
29	26416-82011	Сиденье	1
30	01183-10020	Болт с шайбой	4
31	01401-00010	Гайка	4
32	02000-00010	Шайба	4
33	56190-53881	Пластина, сиденье	1
34	01183-10020	Болт с шайбой	4
35	02000-00010	Шайба	4
36	26196-52551	Пластина	1
37	01033-06016	Винт	2
38	26812-42641	Колпачок	1
39	01033-06016	Винт	2
40	01400-00006	Гайка	2
41	02000-20006	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
