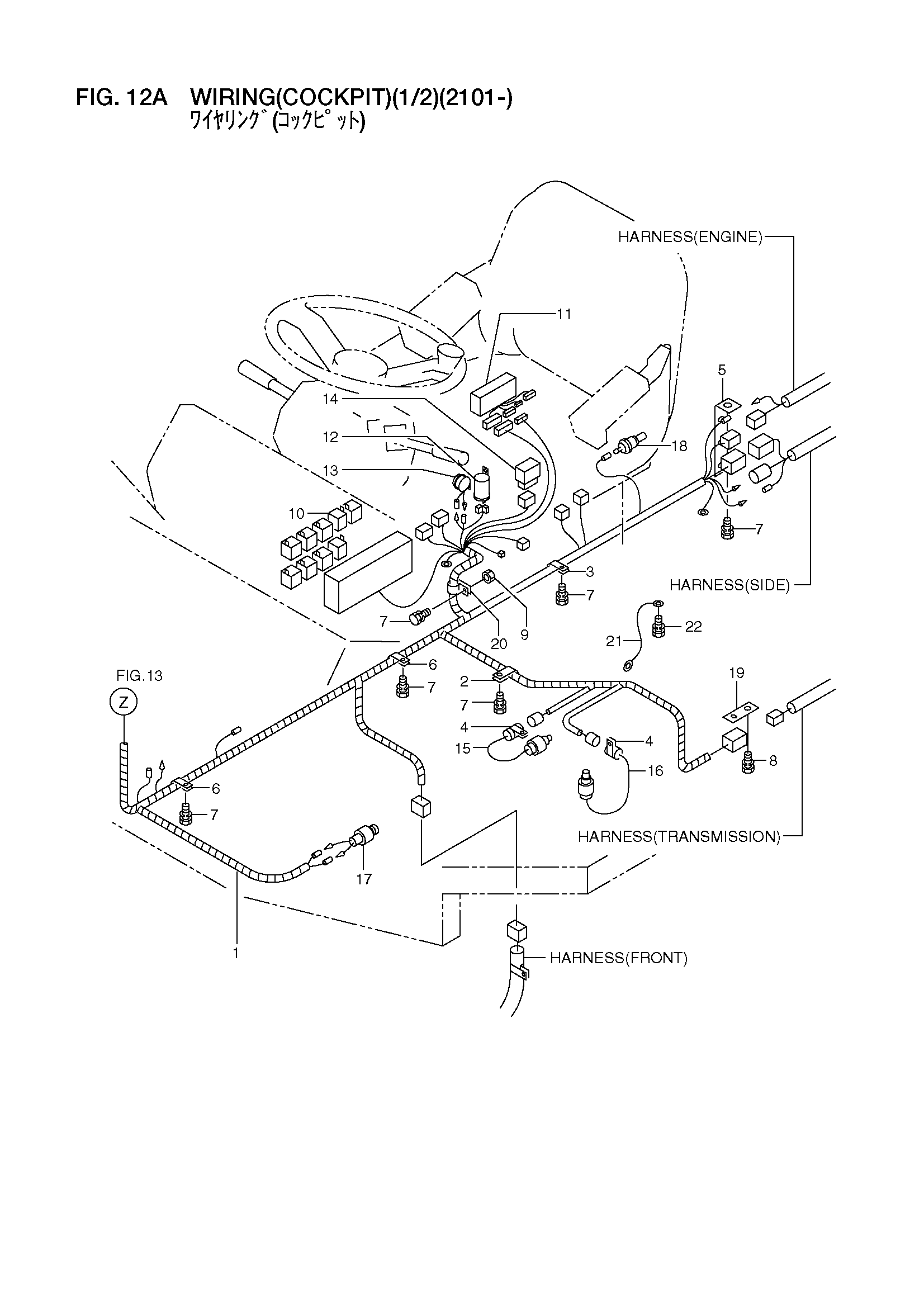

Проводка(коккпит)(1/2)(2101-) — HITACHI LX110-7
Заводская схема «Проводка(коккпит)(1/2)(2101-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26482-42211 | Провод жгут проводов, коккпит | 1 |
| - | 26482-42212 | Провод жгут проводов, коккпит | 1 |
| 2 | 26602-42101 | Зажим | 1 |
| 3 | 26602-42971 | Зажим | 1 |
| 4 | 26602-42941 | Зажим | 2 |
| 5 | 26192-42771 | Кронштейн | 1 |
| 6 | 26507-82031 | Зажим | 2 |
| 7 | 01183-10020 | Болт с шайбой | 6 |
| 8 | 01183-08016 | Болт с шайбой | 1 |
| 9 | 01401-00010 | Гайка | 1 |
| 10 | 26192-42031 | Реле | 9 |
| 11 | 26192-42622 | Предохранитель короб | 1 |
| 12 | 26602-40261 | Фласхер блок | 1 |
| 13 | 26312-42261 | Зуммер | 1 |
| 14 | 26812-42281 | Диод | 1 |
| 15 | 26402-42251 | Давление выключатель, инкхинг | 1 |
| 16 | 26402-42261 | Давление выключатель, тормоз масляный | 1 |
| - | 26752-42741 | Давление выключатель, тормоз масляный | 1 |
| 17 | 23232-42072 | Остановка фонарь выключатель | 1 |
| 18 | 21942-42161 | Сендинг блок, T/C масляный темп. | 1 |
| 19 | 26192-42741 | Кронштейн | 1 |
| 20 | 26126-12701 | Зажим | 1 |
| 21 | 26192-42761 | Провод жгут проводов | 1 |
| 22 | 01183-10020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
