Тормоз линия(тормозной клапан) — HITACHI LX110-7

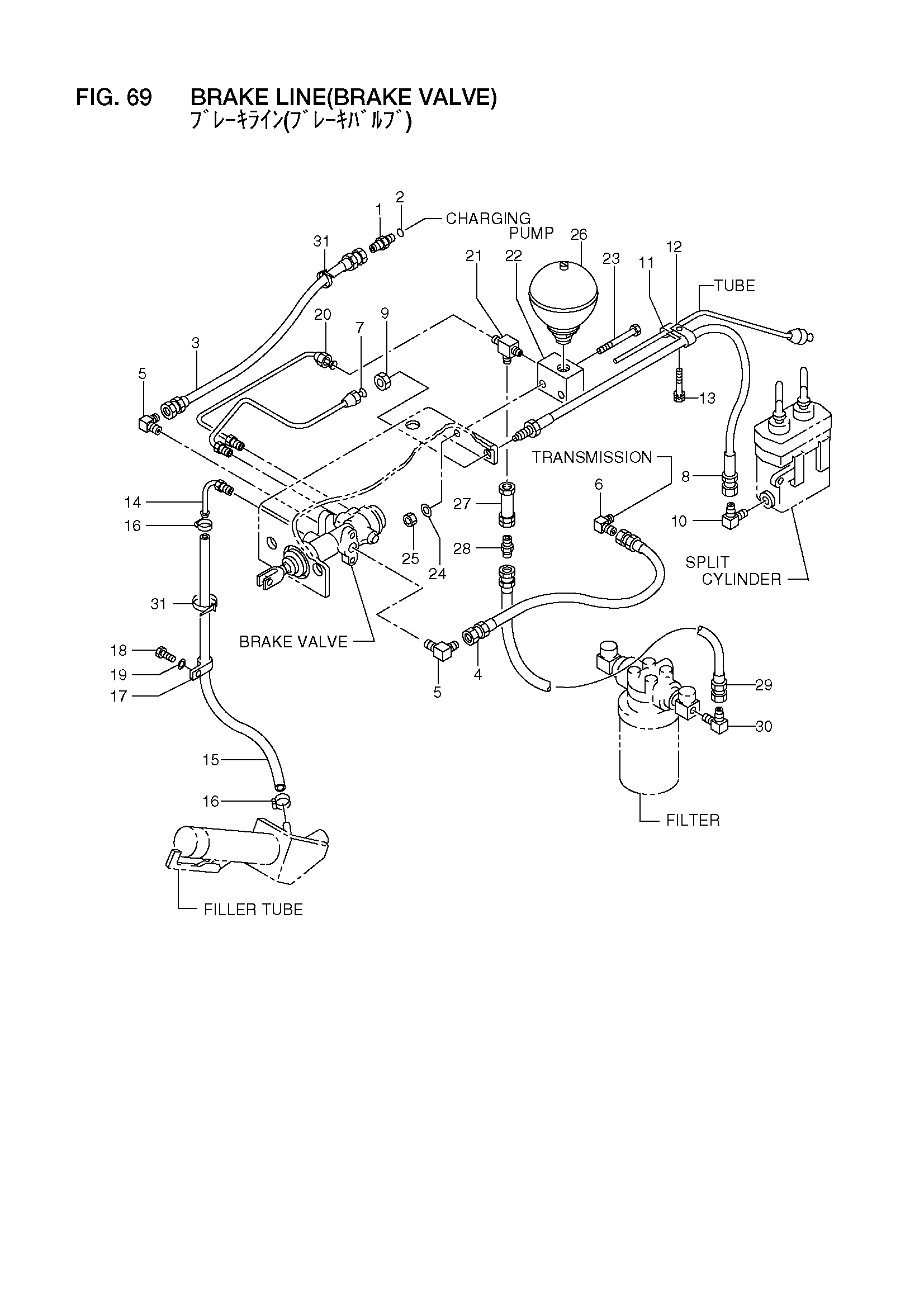

Заводская схема «Тормоз линия(тормозной клапан)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 65369-92181 | Ниппель | 1 |
| - | 21777-62991 | Адаптер | 1 |
| 2 | 03320-00180 | Уплотнительное кольцо | 1 |
| 3 | 26425-42031 | Шланг | 1 |
| 4 | 26425-42031 | Шланг | 1 |
| 5 | 26097-64501 | Угловой штуцер | 2 |
| 6 | 21967-62451 | Угловой штуцер | 1 |
| 7 | 26405-42241 | Трубка | 1 |
| 8 | 26405-42141 | Шланг | 1 |
| 9 | 26325-42251 | Гайка | 1 |
| 10 | 21967-62441 | Угловой штуцер | 1 |
| 11 | 26602-42071 | Зажим | 1 |
| 12 | 26602-42021 | Зажим | 1 |
| 13 | 01183-10025 | Болт с шайбой | 1 |
| 14 | 26325-42081 | Трубка | 1 |
| 15 | 26415-42001 | Шланг | 1 |
| 16 | 24067-62231 | Зажим | 2 |
| 17 | 26602-42071 | Зажим | 1 |
| 18 | 01110-10016 | Болт | 1 |
| 19 | 02010-00010 | Шайба | 1 |
| 20 | 26405-42271 | Трубка | 1 |
| 21 | 26405-42281 | Тройник | 1 |
| 22 | 26405-42291 | Блок | 1 |
| 23 | 01110-10060 | Болт | 2 |
| 24 | 02010-00010 | Шайба | 2 |
| 25 | 01401-00010 | Гайка | 2 |
| 26 | 26405-42231 | Гидроаккумулятор | 1 |
| 27 | 26067-92781 | Клапан, обратный | 1 |
| 28 | 04137-00303 | Ниппель | 1 |
| 29 | 26415-42031 | Шланг | 1 |
| 30 | 21967-62451 | Угловой штуцер | 1 |
| 31 | 04913-10200 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
