Гидроцилиндр рулевого управления — HITACHI LX110-7

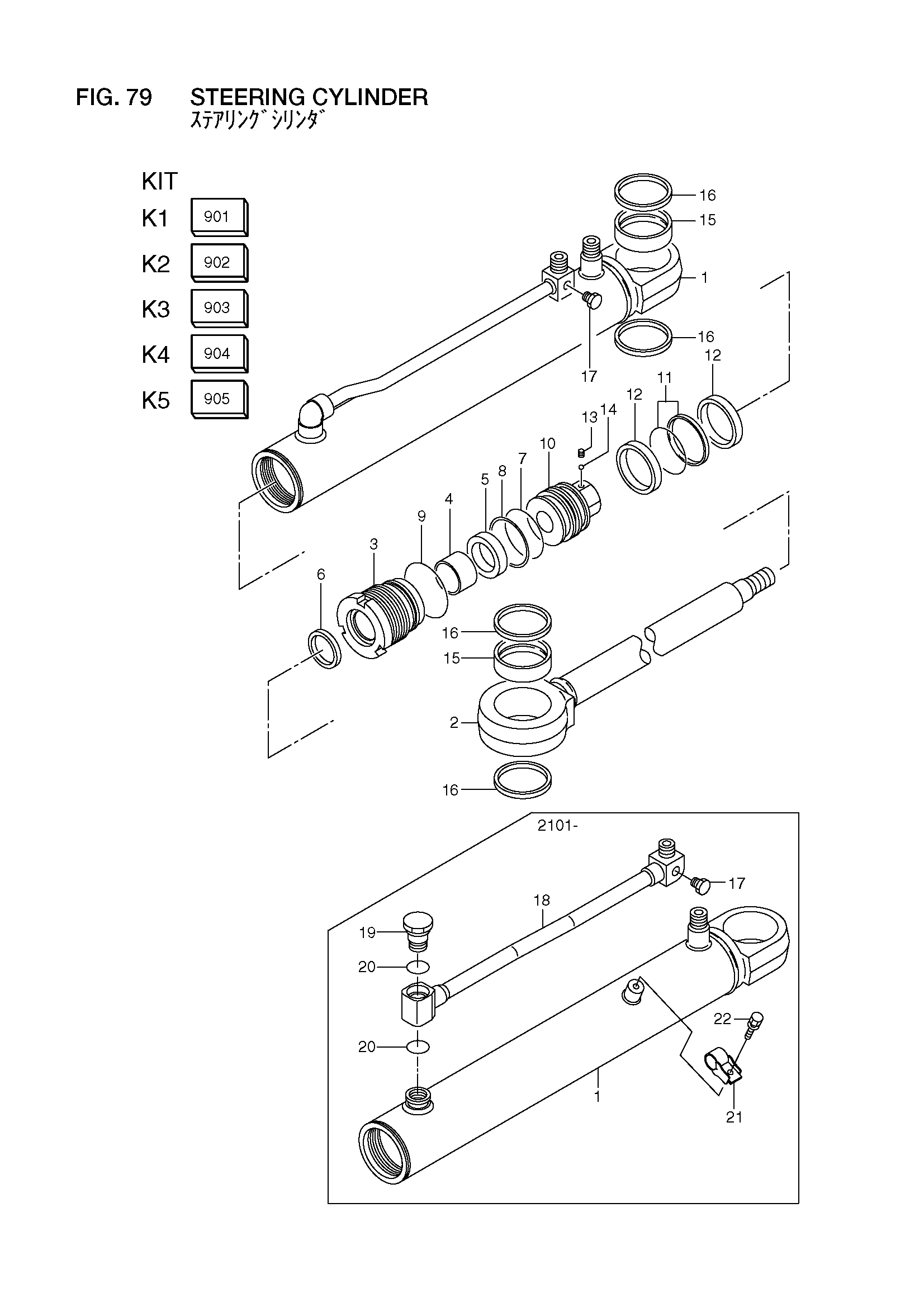

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	26404-52032	Гидроцилиндр в сборе	2
-	26194-52001	Гидроцилиндр в сборе	2
901	26384-57161	Комплект, уплотнение	2
-	26194-57131	Комплект, уплотнение	2
902	26404-57201	Комплект, репаир	2
-	26194-57111	Комплект, репаир	2
903	26404-57211	Комплект, репаир	2
-	26194-57121	Комплект, репаир	2
904	26404-57221	Комплект, трубка	2
-	26194-57141	Комплект, трубка	2
905	26404-57231	Комплект, шток	2
-	26194-57151	Комплект, шток	2
1	26404-57171	Трубка	2
-	26194-57001	Трубка	2
2	26404-57181	Шток, поршень	2
-	26194-57011	Шток, поршень	2
3	26384-57031	Головка, гидроцилиндр	2
-	26194-57021	Головка, гидроцилиндр	2
4	25364-57491	Втулка	2
5	21779-57401	U кольцо	2
6	25364-57501	Кольцо, стеклоочиститель	2
7	26384-57041	Уплотнительное кольцо	2
8	26404-57191	Кольцо, задний UP	2
-	26194-57031	Кольцо, задний UP	2
9	26384-57061	Уплотнительное кольцо	2
10	26384-57081	Поршень	2
-	26194-57041	Поршень	2
11	26384-57101	Кольцо, уплотнение	2
12	26384-57111	Кольцо, скольжение	4
-	26194-57051	Кольцо, скольжение	4
13	21788-57161	Винт	2
-	21779-57321	Винт	2
14	21779-57331	Шарик	2
15	26404-57091	Втулка	4
16	26404-57161	Кольцо, стеклоочиститель	8
17	26507-47151	Пробка	2
18	26194-57061	Трубка	2
19	26194-57071	Пробка	2
20	26194-57081	Уплотнительное кольцо	4
21	26194-57091	Держатель, трубка	2
22	26194-57101	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
