ONE тоукх быстросъёмное устройство(OTC)(OP) — HITACHI LX110-7

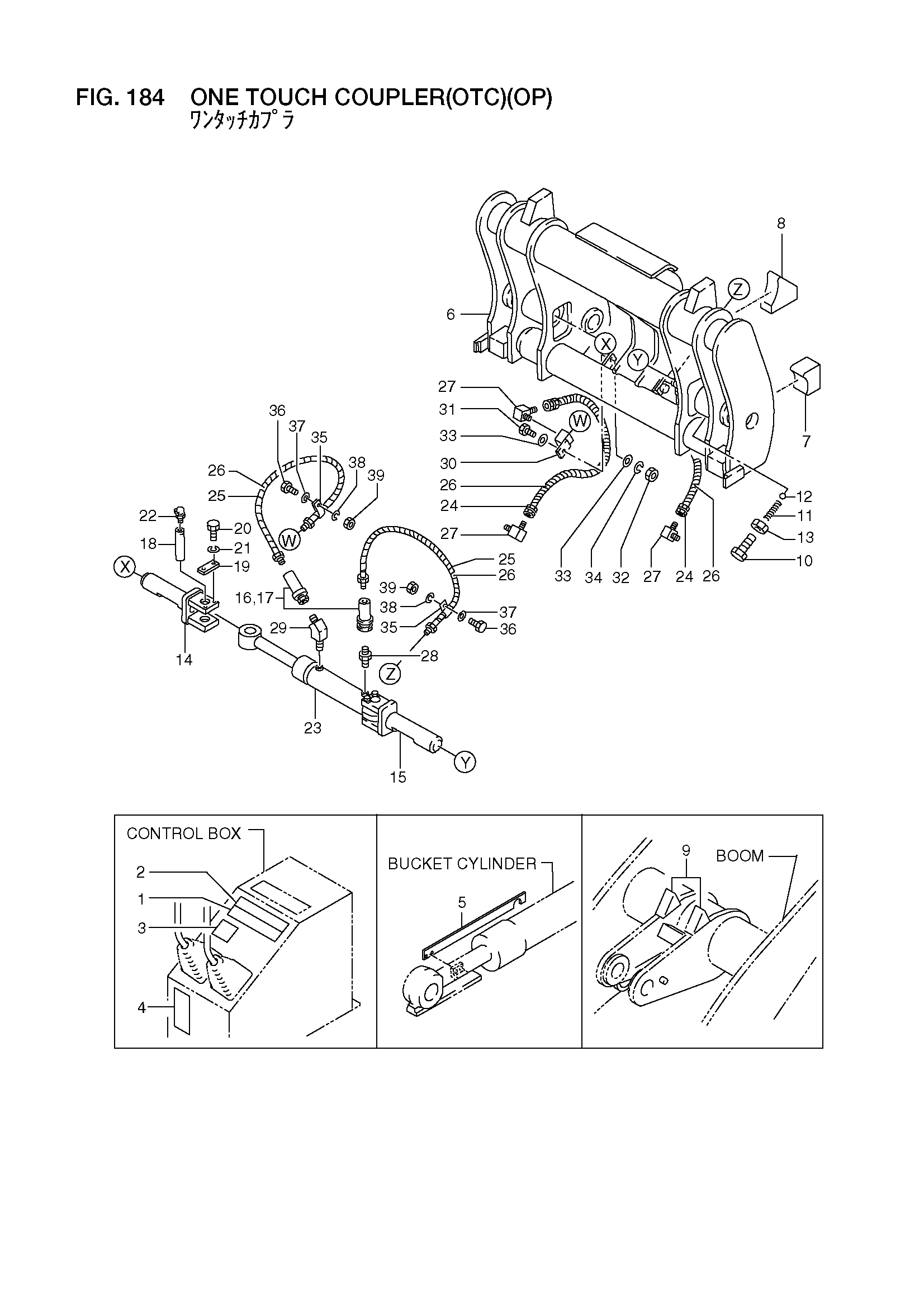

Заводская схема «ONE тоукх быстросъёмное устройство(OTC)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56400-51512 | Наклейка | 1 |
| 2 | 56400-51522 | Наклейка | 1 |
| 3 | 56440-52421 | Наклейка | 1 |
| 4 | 26409-12111 | Наклейка | 1 |
| 5 | 56420-50721 | Штанга, левелер | 1 |
| 6 | 56440-51941 | Водило | 1 |
| 7 | 56420-50691 | Ограничитель | 2 |
| 8 | 56420-50701 | Ограничитель | 2 |
| 9 | 56420-52241 | Ограничитель | 2 |
| 10 | 56600-58001 | Болт | 2 |
| 11 | 56600-58041 | Пружина | 2 |
| 12 | 03190-00019 | Шарик | 2 |
| 13 | 01400-10030 | Гайка | 2 |
| 14 | 56440-55081 | Палец | 1 |
| 15 | 56440-55091 | Палец | 1 |
| A | 56380-54461 | Муфта в сборе | 2 |
| 16 | 56380-54471 | Муфта | 2 |
| 17 | 56380-54481 | Муфта | 2 |
| 18 | 56380-62861 | Палец | 2 |
| 19 | 56380-55241 | Пластина, комплект | 2 |
| 20 | 01116-10020 | Болт | 4 |
| 21 | 02011-00010 | Шайба | 4 |
| 22 | 04901-00160 | Штуцер, смазка | 2 |
| 23 | 56380-61791 | Быстросъёмное устройство гидроцилиндр | 1 |
| 24 | 56380-62871 | Шланг | 2 |
| 25 | 56380-54511 | Шланг | 2 |
| 26 | 21787-72061 | Армор | 4 |
| 27 | 21967-62461 | Угловой штуцер | 4 |
| 28 | 56380-62841 | Ниппель | 1 |
| 29 | 56380-62851 | Угловой штуцер | 1 |
| 30 | 56380-54451 | Угловой штуцер | 2 |
| 31 | 01110-10035 | Болт | 2 |
| 32 | 01401-00010 | Гайка | 2 |
| 33 | 02000-00010 | Шайба | 4 |
| 34 | 02010-00010 | Шайба | 2 |
| 35 | 26126-12681 | Зажим | 2 |
| 36 | 01100-08020 | Болт | 2 |
| 37 | 02000-00008 | Шайба | 2 |
| 38 | 02010-00008 | Шайба | 2 |
| 39 | 01400-00008 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
