Каталог запчастей HITACHI
Кондиционер трубопроводы(1/2) — HITACHI LX110-7

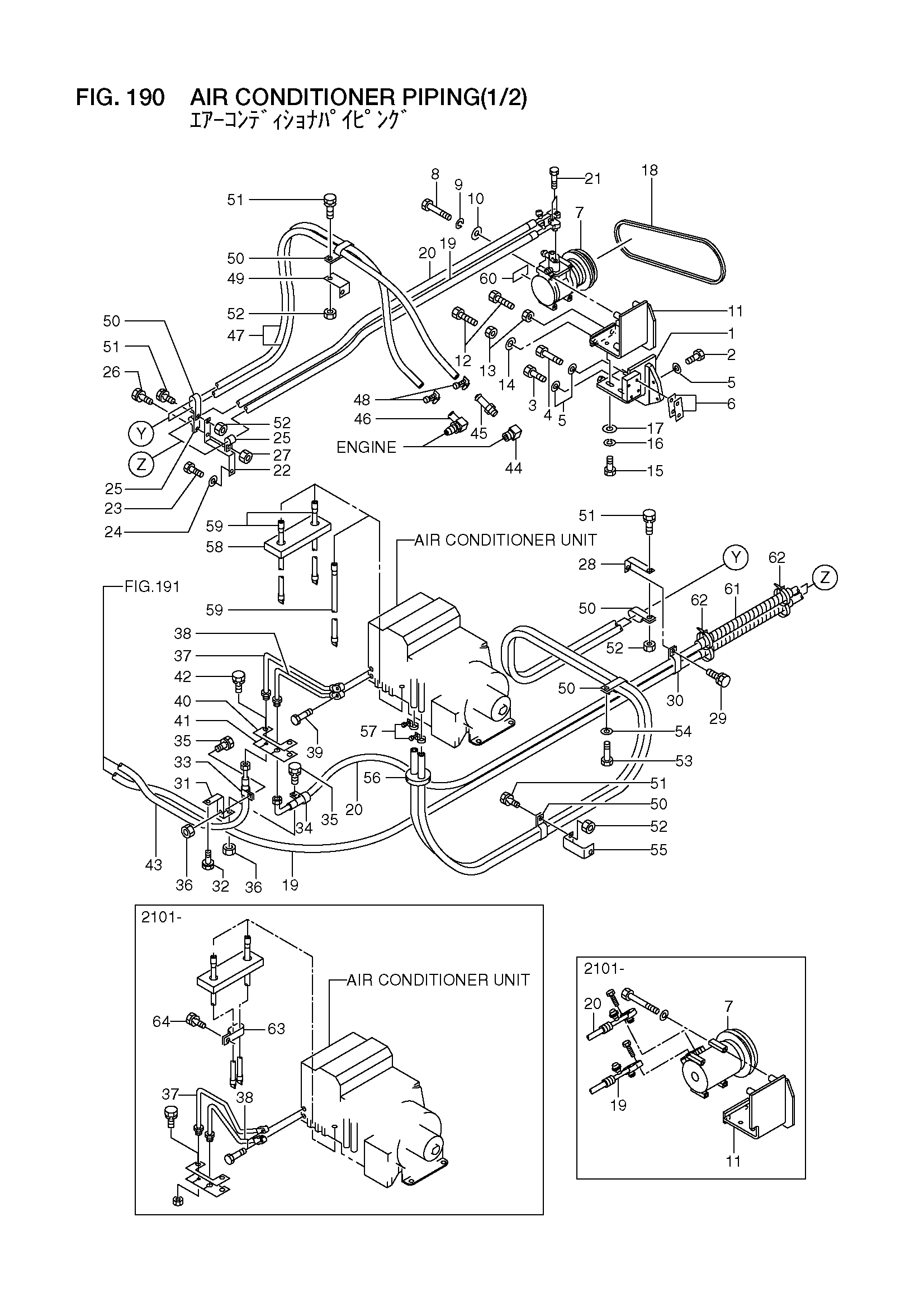

Заводская схема «Кондиционер трубопроводы(1/2)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26426-73871 | Кронштейн | 1 |
| 2 | 01106-10030 | Болт | 2 |
| 3 | 01106-10050 | Болт | 2 |
| 4 | 01106-10070 | Болт | 2 |
| 5 | 02011-00010 | Шайба | 6 |
| 6 | 56380-61381 | Проставка | 2 |
| 7 | 26416-72101 | Компрессор | 1 |
| - | 26196-73001 | Компрессор | 1 |
| 8 | 01106-08090 | Болт | 4 |
| 9 | 02011-00008 | Шайба | 4 |
| 10 | 02000-00008 | Шайба | 4 |
| 11 | 26426-73012 | Кронштейн | 1 |
| - | 26196-73132 | Кронштейн | 1 |
| 12 | 01111-12060 | Болт | 2 |
| 13 | 01401-00012 | Гайка | 2 |
| 14 | 02000-00012 | Шайба | 1 |
| 15 | 01116-12035 | Болт | 4 |
| 16 | 02011-00012 | Шайба | 4 |
| 17 | 26063-02111 | Шайба | 4 |
| 18 | 26426-73091 | V ремень | 1 |
| 19 | 26416-72191 | Шланг | 1 |
| - | 26486-72271 | Шланг | 1 |
| 20 | 26426-73231 | Шланг | 1 |
| - | 26486-72281 | Шланг | 1 |
| 21 | 01100-06030 | Болт | 2 |
| 22 | 26426-73371 | Кронштейн | 1 |
| - | 26196-73961 | Кронштейн | 1 |
| - | 26426-73371 | Кронштейн | 1 |
| 23 | 01100-10020 | Болт | 1 |
| 24 | 02010-00010 | Шайба | 1 |
| 25 | 26602-42101 | Зажим | 2 |
| 26 | 01183-10020 | Болт с шайбой | 1 |
| 27 | 01401-00010 | Гайка | 1 |
| 28 | 26426-73361 | Кронштейн | 1 |
| - | 56190-55531 | Кронштейн | 1 |
| 29 | 01183-10020 | Болт с шайбой | 1 |
| 30 | 26602-42221 | Зажим | 1 |
| 31 | 26426-73751 | Кронштейн | 1 |
| - | 26196-73141 | Кронштейн | 1 |
| 32 | 01183-10025 | Болт с шайбой | 1 |
| 33 | 26602-42091 | Зажим | 1 |
| 34 | 26602-42111 | Зажим | 1 |
| 35 | 01183-10020 | Болт с шайбой | 2 |
| 36 | 01401-00010 | Гайка | 2 |
| 37 | 26426-73211 | Трубка | 1 |
| - | 26196-73021 | Трубка | 1 |
| 38 | 26426-73221 | Трубка | 1 |
| - | 26196-73011 | Трубка | 1 |
| 39 | 01100-06030 | Болт | 2 |
| 40 | 26426-73771 | Пластина | 1 |
| 41 | 26426-73761 | Резиновая прокладка | 1 |
| 42 | 01183-08025 | Болт с шайбой | 2 |
| 43 | 26416-72211 | Шланг | 1 |
| - | 26196-73031 | Шланг | 1 |
| 44 | 26446-72281 | Угловой штуцер | 1 |
| 45 | 26426-73471 | Ниппель | 1 |
| 46 | 26426-73461 | Угловой штуцер | 1 |
| 47 | 26426-73241 | Шланг | 2 |
| 48 | 04911-00024 | Зажим | 2 |
| 49 | 26446-72961 | Кронштейн | 1 |
| 50 | 26602-42231 | Зажим | 5 |
| 51 | 01183-10020 | Болт с шайбой | 4 |
| 52 | 01401-00010 | Гайка | 4 |
| 53 | 01110-10020 | Болт | 1 |
| 54 | 02010-00010 | Шайба | 1 |
| 55 | 26426-73561 | Кронштейн | 1 |
| 56 | 26816-72661 | Уплотнительная втулка | 1 |
| 57 | 24067-62261 | Зажим | 2 |
| 58 | 26426-73511 | Спонге | 1 |
| 59 | 26426-73291 | Шланг, дренажный | 3 |
| - | 26426-73291 | Шланг, дренажный | 2 |
| 60 | 26816-73091 | Наклейка, предупреждение | 1 |
| - | 26816-73101 | Наклейка, предупреждение | 1 |
| 61 | 04760-24040 | Шланг, защита | 2 |
| 62 | 04913-11200 | Лента | 4 |
| 63 | 26602-42191 | Зажим | 1 |
| 64 | 01183-10016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
