Отопитель(HR400A)(-2159)(OP) — HITACHI LX110-7

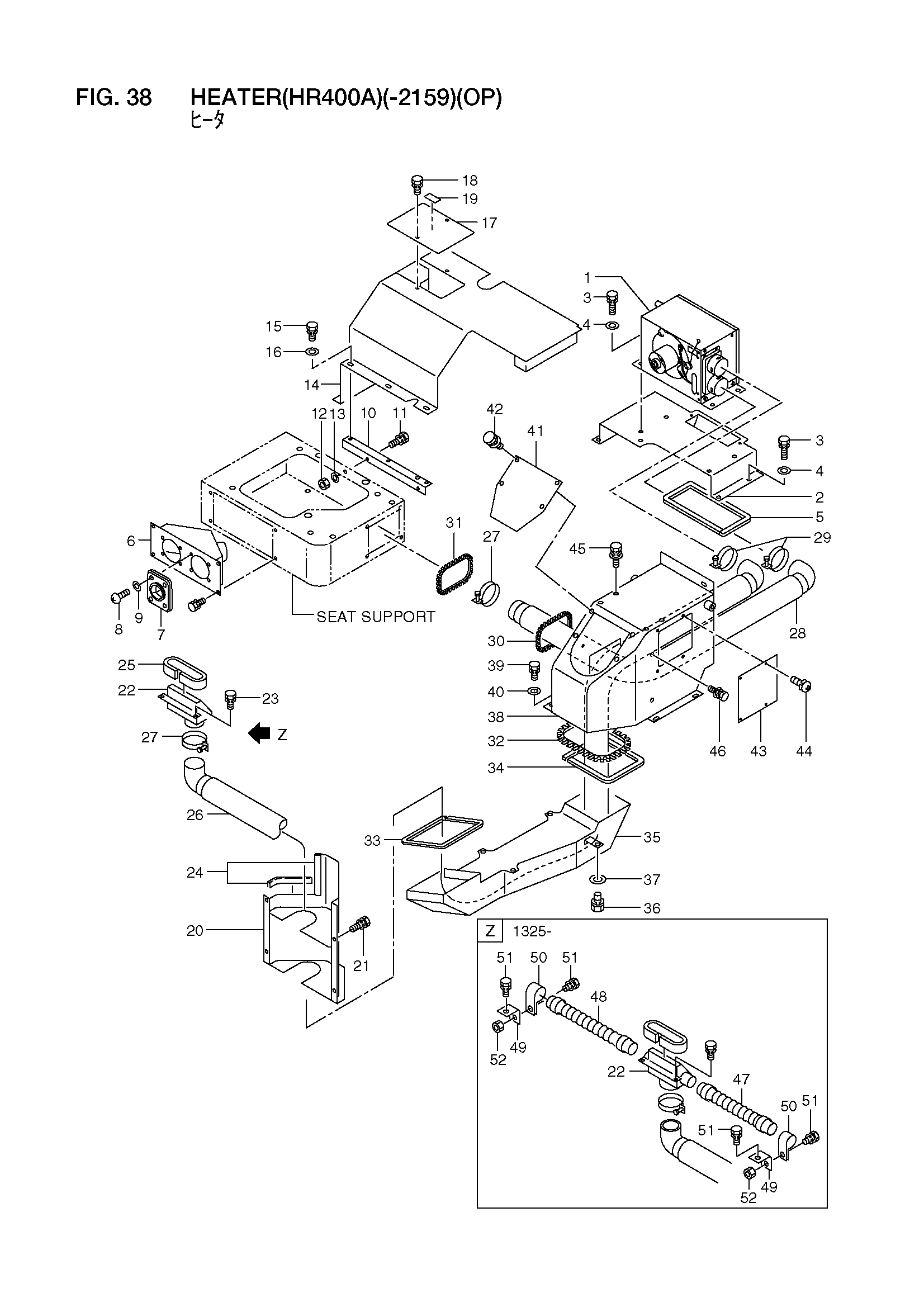

Заводская схема «Отопитель(HR400A)(-2159)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	56501-63371	Отопитель блок	1
2	56401-61301	Пластина, базовый	1
3	01183-10025	Болт с шайбой	8
4	02000-00010	Шайба	8
5	26426-73651	Спонге	1
6	56400-52931	Короб	1
7	58490-53381	Решётка	2
8	26092-42301	Винт	8
9	26606-92591	Шайба	8
10	56400-53011	Кронштейн	1
11	01183-10020	Болт с шайбой	2
12	01401-00010	Гайка	2
13	02000-00010	Шайба	2
14	56401-61271	Крышка	1
15	01183-08016	Болт с шайбой	6
16	02000-00008	Шайба	6
17	56401-64611	Крышка	1
18	01033-06016	Винт и шайба	2
19	56401-64651	Наклейка	1
20	56400-52991	Воздуховод	1
21	01183-08016	Болт с шайбой	4
22	56400-52961	Дефростер	1
-	56190-50991	Дефростер	1
23	01183-08016	Болт с шайбой	2
24	56065-33121	Моле	1
25	26426-73671	Спонге	1
26	56400-52911	Шланг, дефростер	1
27	04913-00000	Зажим	2
28	56400-52901	Шланг, дефростер	1
29	04913-00000	Зажим	2
30	54067-22051	Громмет, фрее	2
31	54067-22061	Громмет, фрее	2
32	54067-22091	Громмет, фрее	4
33	26426-73641	Спонге	1
34	26426-73651	Спонге	1
35	26426-73792	Воздуховод	1
36	01183-10020	Болт с шайбой	4
37	02000-00010	Шайба	4
38	56401-61131	Крышка, воздуховод	1
39	01183-10020	Болт с шайбой	4
40	02000-00010	Шайба	4
41	56401-63381	Крышка	1
42	01185-08016	Болт с шайбой	4
43	56401-63091	Пластина	1
44	01033-06016	Винт и шайба	4
45	01185-10020	Болт с шайбой	4
46	01183-08020	Болт с шайбой	2
47	21789-07051	Шланг	1
48	21789-07061	Шланг	1
49	26191-12021	Кронштейн	2
50	26602-42561	Зажим	2
51	01183-08016	Болт с шайбой	4
52	01400-00008	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
