060: Электрооборудование управления двигателем — HITACHI LX110-7

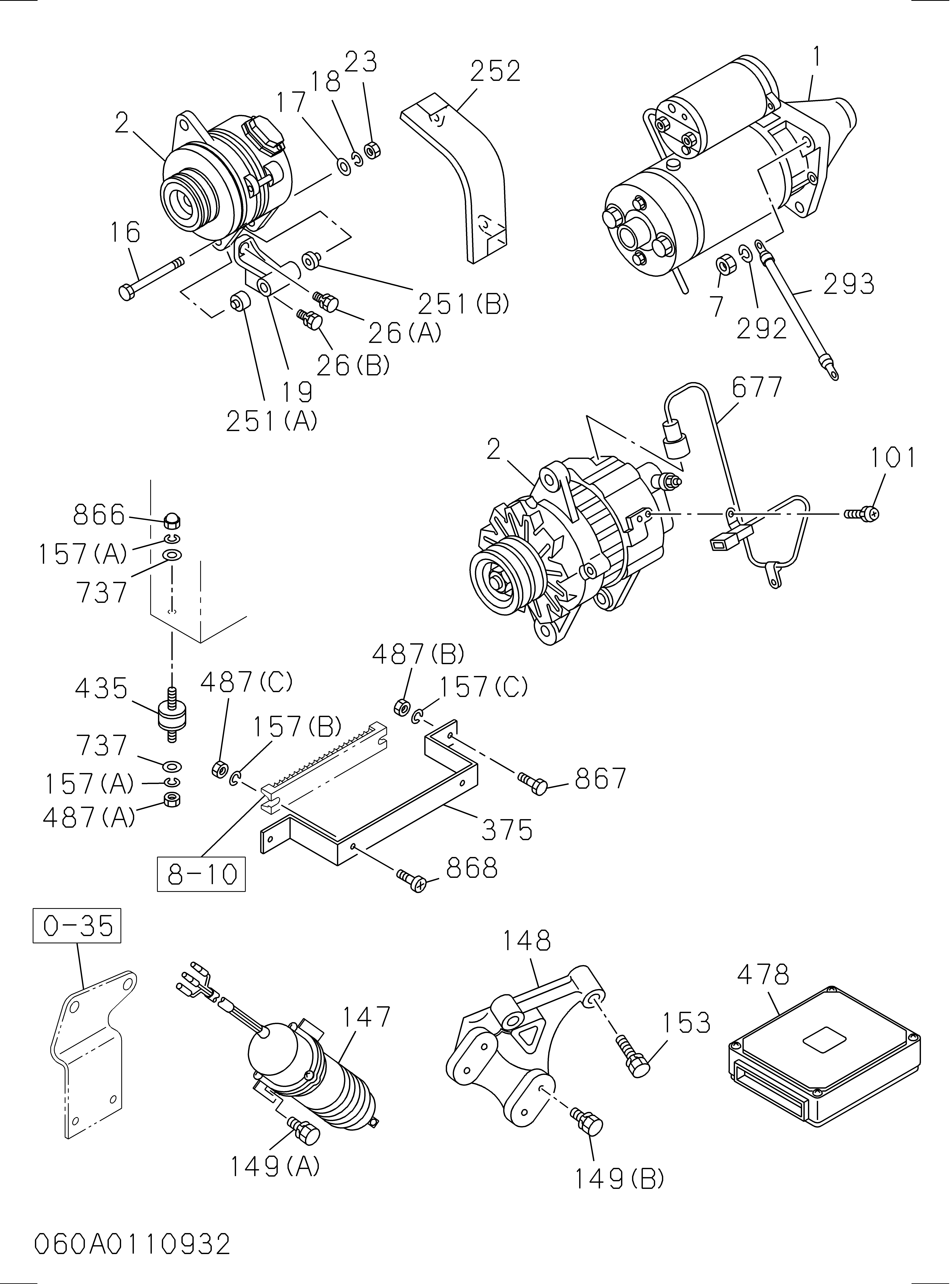

Заводская схема «060: Электрооборудование управления двигателем» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1811003431 | Стартер в сборе | 1 |
| 001 | 1811003431 | Стартер в сборе | 1 |
| 001 | 1811004013 | Стартер в сборе | 1 |
| 002 | 1812005308 | Генератор в сборе | 1 |
| 002 | 1812005308 | Генератор в сборе | 1 |
| 002 | 1812005308 | Генератор в сборе | 1 |
| 007 | 9991104120 | Гайка стартер | 3 |
| 007 | 0911105120 | Гайка стартер | 3 |
| 016 | 1090001331 | Болт генератор | 1 |
| 017 | 9091605140 | Шайба PL, генератор | 1 |
| 017 | 0916105140 | Шайба PL, генератор | 1 |
| 018 | 9091505140 | Шайба LK, генератор | 1 |
| 018 | 0915105140 | Шайба LK, генератор | 1 |
| 019 | 5197110312 | Кронштейн генератор | 1 |
| 023 | 9991104140 | Гайка генератор | 1 |
| 023 | 0911105140 | Гайка генератор | 1 |
| 026(A) | 0280810250 | Болт генератор кронштейн | 1 |
| 026(A) | 0280510250 | Болт генератор кронштейн | 1 |
| 026(B) | 0286810350 | Болт генератор кронштейн | 2 |
| 026(B) | 0286510350 | Болт генератор кронштейн | 2 |
| 056(D) | 1824100083 | Выключатель масляный давление предупреждение | 1 |
| 056(D) | 1824100083 | Выключатель масляный давление предупреждение | 1 |
| 057 | 9829317430 | Жгут проводов EXT, масляный давление SW | 1 |
| 292 | 9091505120 | Шайба LK, стартер | 3 |
| 292 | 0915105120 | Шайба LK, стартер | 3 |
| 293 | 9829322110 | Трос стартер масса | 1 |
| 488(B) | 1819002530 | Ограничитель ENG | 1 |
| 554 | 1819091060 | Трос в сборе ENG остановка | 1 |
| 648(B) | 5825500300 | Реле ENG ограничитель | 2 |
| 651(B) | 8942499850 | Диоде в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
